4OM-1408-001_w.pdf - 第81页
1 - 24 0 70 3 - 00 1 3.3 点检、清扫、注油部位 3.3.5 传送带部 Fig.4A19 线路板搬送带上面 毎日 清掃 请用吸尘器除去锡膏或灰尘。 L传送带 传送带宽变更用 导套 传送带宽变更用梯形螺丝 传送带宽变更用 花键轴 每月 清扫 传送带宽变更用 导套 传送带宽变更用梯形螺丝 传送带宽变更用 花键轴 每六个月 注油 请用刷子或刮刀涂刷润滑油。 请用油棉纱清扫。 请注意不要残留纱头。 Note
1-23

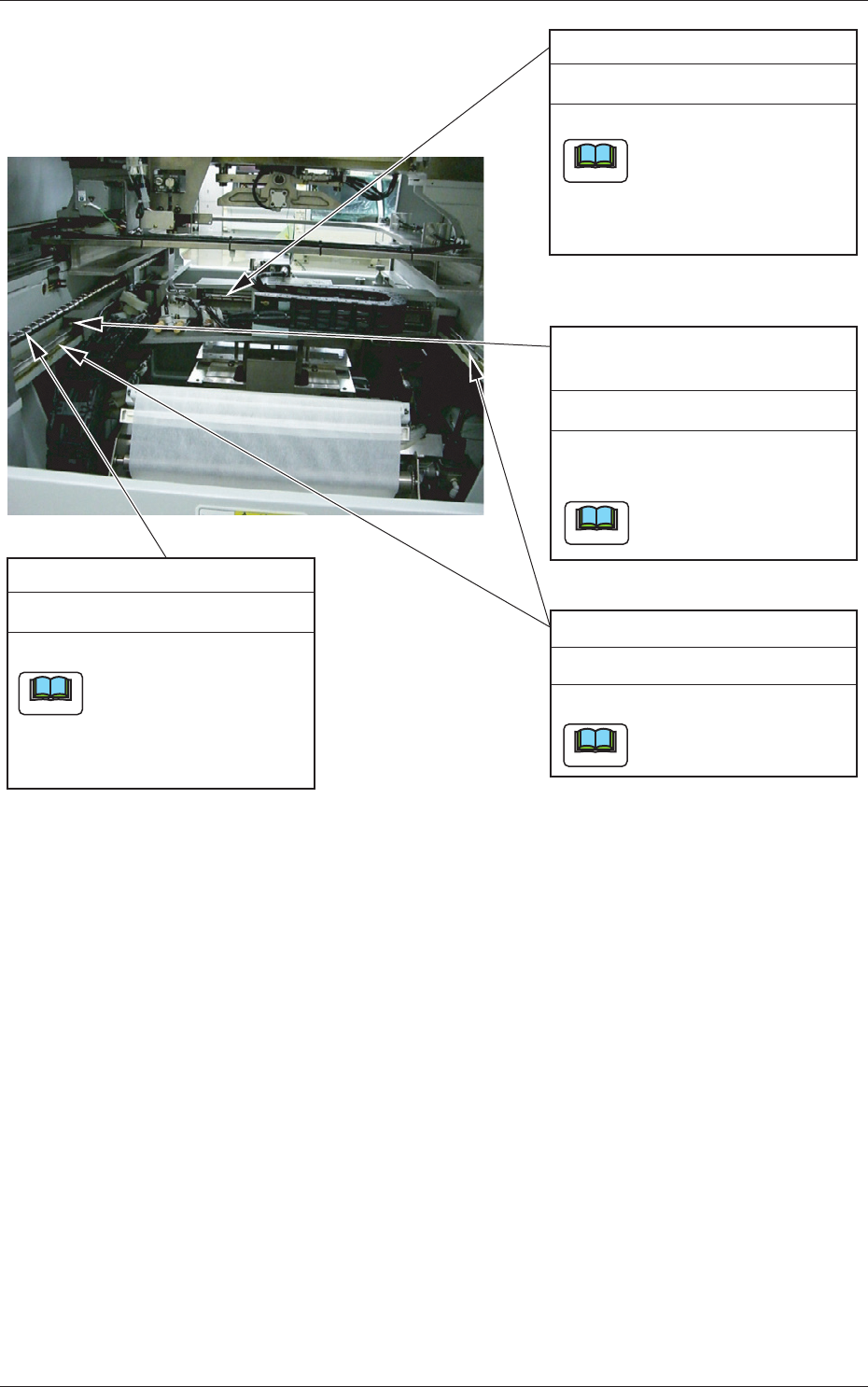

线路板识别X轴滚珠丝杠
线路板识别Y轴滚珠丝杠
线路板识别Y轴直线导轨
(后侧)
线路板识别Y轴直线导轨
请用刷子或刮刀涂刷润滑油。
若大量涂刷润滑油，线路
板上或丝网上的润滑油就
会四处飞散，因此，请用
刷子或刮刀在滚珠丝杠表
面薄薄涂上一层。
每六个月 注油
请用刷子或刮刀涂刷润滑油。
若大量涂刷润滑油，线路
板上或丝网上的润滑油就
会四处飞散，因此，请用
刷子或刮刀在滚珠丝杠表
面薄薄涂上一层。
每六个月 注油
请用油棉纱清扫。
毎月 清掃
请注意不要残留纱头。
每六个月 注油
使用助推杆为H形。
用刷子或注油枪从注油嘴注入新
的润滑油。
0703-001
3.3 点检、清扫、注油部位
Fig.4A18
Note
Note
Note
Note
1-240703-001
3.3 点检、清扫、注油部位

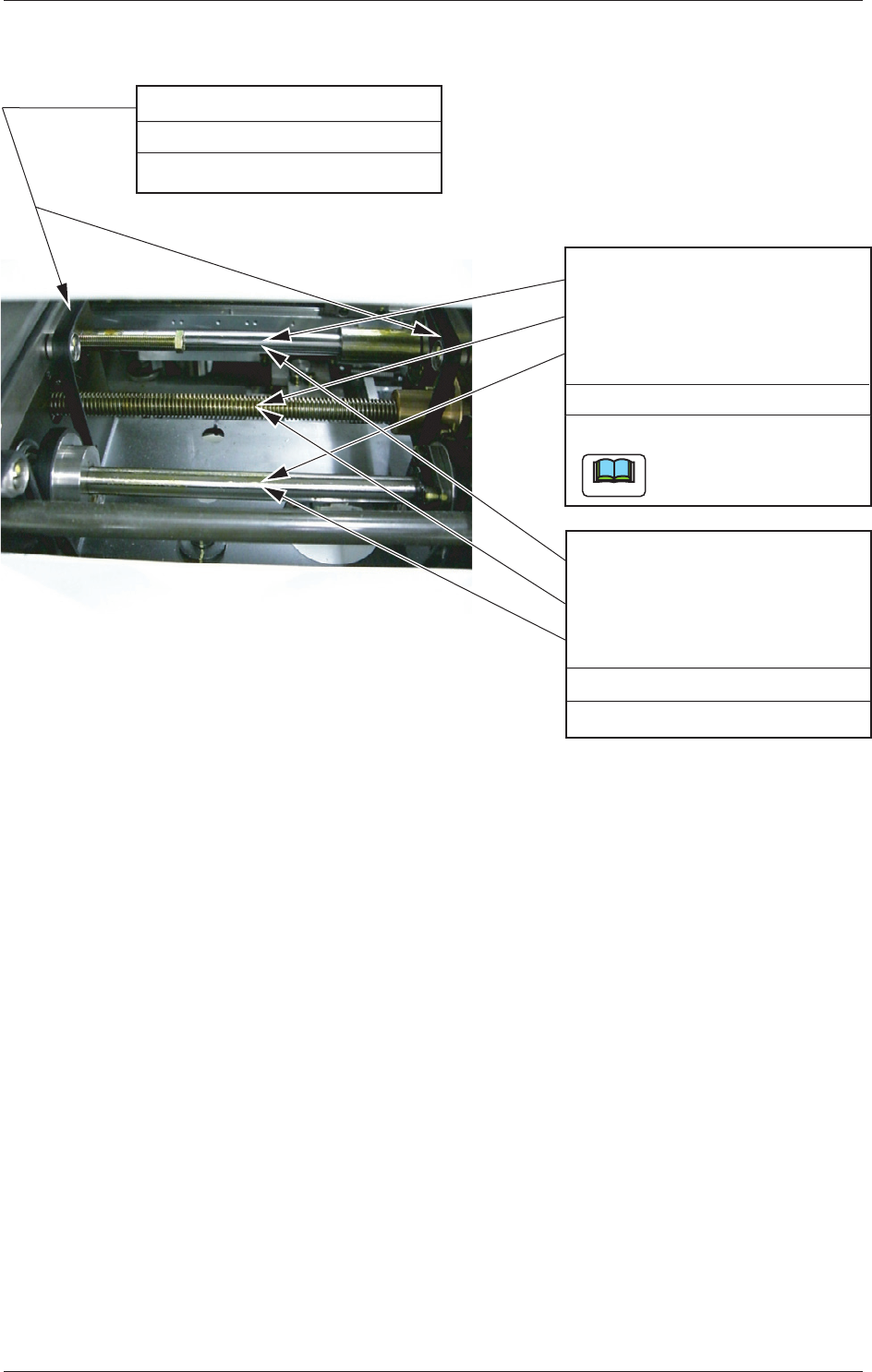

3.3.5 传送带部
Fig.4A19
线路板搬送带上面
毎日 清掃
请用吸尘器除去锡膏或灰尘。
L传送带
传送带宽变更用
导套
传送带宽变更用梯形螺丝
传送带宽变更用
花键轴
每月 清扫
传送带宽变更用
导套
传送带宽变更用梯形螺丝
传送带宽变更用
花键轴
每六个月 注油
请用刷子或刮刀涂刷润滑油。
请用油棉纱清扫。
请注意不要残留纱头。
Note
1-25

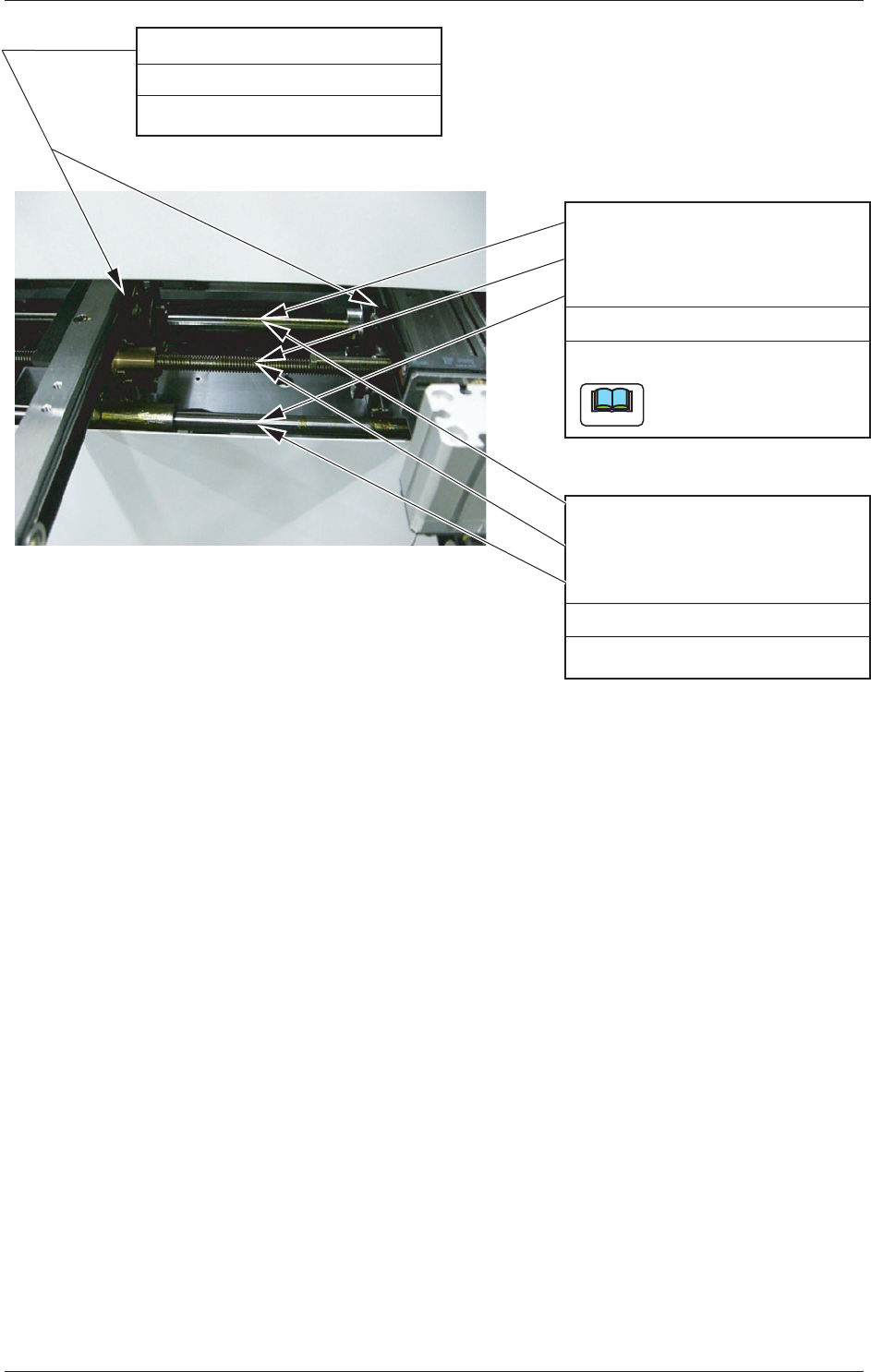

R传送带
传送带宽变更用花键轴
传送带宽变更用梯形螺丝
传送带宽变更用导套
每六个月 注油
请用刷子或刮刀涂刷润滑油。
线路板搬送带上面
每日 清扫
请用吸尘器除去锡膏或灰尘。
传送带宽变更用花键轴
传送带宽变更用梯形螺丝
传送带宽变更用导套
每月 清扫
请用油棉纱清扫。
请注意不要残留纱头。
0703-001
3.3 点检、清扫、注油部位
Fig.4A20
Note
