1-460703-001

4.3 清洁纸更换方法 ( 清洁纸宽度变更方法 )

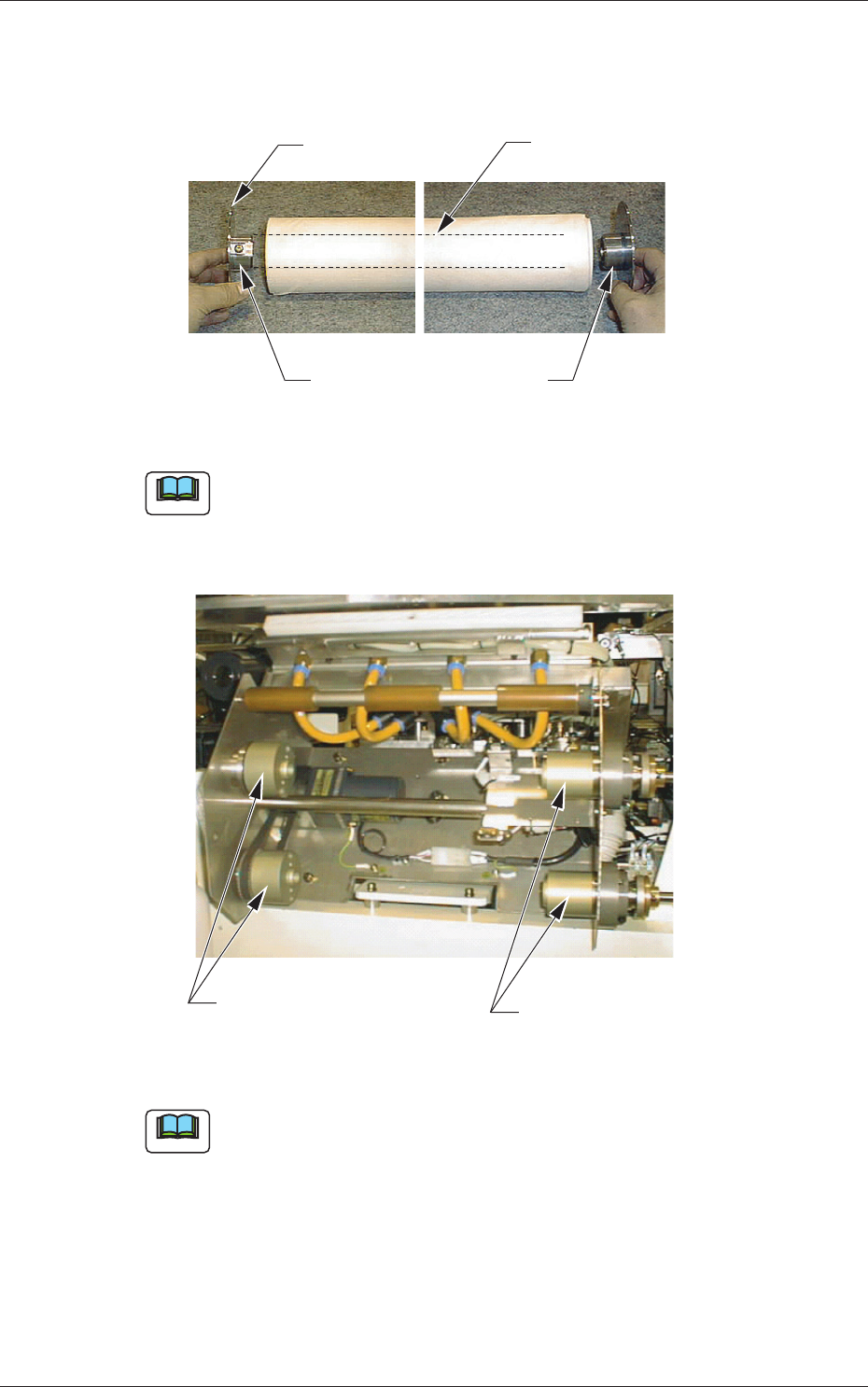

(8) 在新的供给侧滚轴的卷芯的两轴安装适配器。

请将左侧适配器压入卷芯，使卷芯端紧贴在左侧适配器的环。

Fig.4A67

Note

请注意不要弄错左右适配器。

左侧适配器有螺丝。

(9) 变更纸宽时，调整间隔。( 选购件 )

Fig.4A68

Note

(a) 将 350mm 宽纸变更为 280mm 宽时，安装左右间隔。

(b) 将 280mm 宽纸变更为 350mm 宽时，拆卸左右间隔。

卷芯

环

左侧适配器

右侧适配器

左侧间隔

M4×25 2个

右侧间隔

M4×40 2个

1-470703-001

4.3 清洁纸更换方法 ( 清洁纸宽度变更方法 )

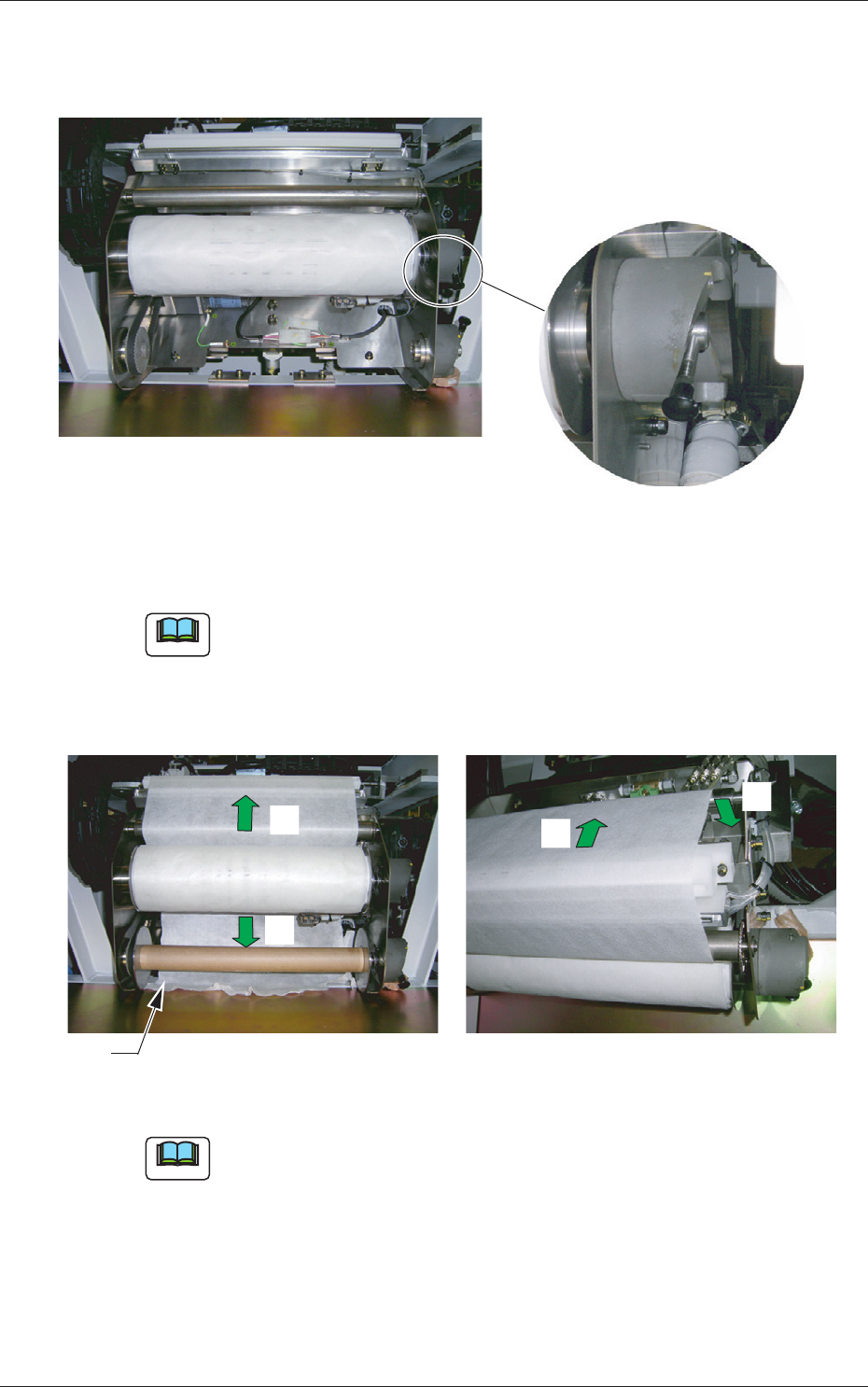

(10) 支撑住新的供给侧滚轴，使左侧适配器的缺口套上清洁单元左侧

凸缘销，下压控制杆安装供给侧滚轴，

Fig.4A69

Note

右侧适配器容易从卷芯松脱，因此请在右上倾斜的状态下安装。

(11) 将清洁纸端按 *1 ～ *4 的顺序通过。

Fig.4A70

Note

请注意纸的卷绕方向。

控制杆下压状态

纸的顶端

清洁部正面清洁部上面

1-480703-001

4.3 清洁纸更换方法 ( 清洁纸宽度变更方法 )

(12) 支撑住卷绕侧滚轴，使左侧适配器的缺口套上清洁单元左侧凸缘

销，下压控制杆安装卷绕侧滚轴。

Fig.4A71

Note

右侧适配器容易从卷芯松脱，因此请在右上倾斜的状态下安装。

(13) 用涂胶布带等将纸端牢牢固定在卷绕侧卷芯。

Fig.4A72

Note

固定时，请使纸的侧端垂直于卷芯轴，以免纸卷成竹笋状。

控制杆下压状态

卷芯轴

涂胶布带等

纸侧端
