2 - 12 0 70 3 - 00 1 2.2 异常显示下的故障处理 2.2 异常显示下的故障处理 用异常显示界面的“ID/ 项目 / 内容”作为索引，检索使用说明书的相 应页面。 记载方法请参照“2.2.1 记载示例”章节。 Fig.4B9 异常显示界面示例
2-110703-001
2.1 简单的故障处理
2.1.2 触摸屏无任何显示
Table 4B3
症状 触摸屏无任何显示。
要因 ( 要因 1) 屏幕保护功能被启动。
( 要因 2) 没有接通电源。
复位方法 ( 复位方法 1) 接触触摸屏，就会显示内容。
( 复位方法 2) 请参照“2.1.1 无法接通电源”进行复位。
2-120703-001
2.2 异常显示下的故障处理
2.2 异常显示下的故障处理
用异常显示界面的“ID/ 项目 / 内容”作为索引，检索使用说明书的相
应页面。
记载方法请参照“2.2.1 记载示例”章节。

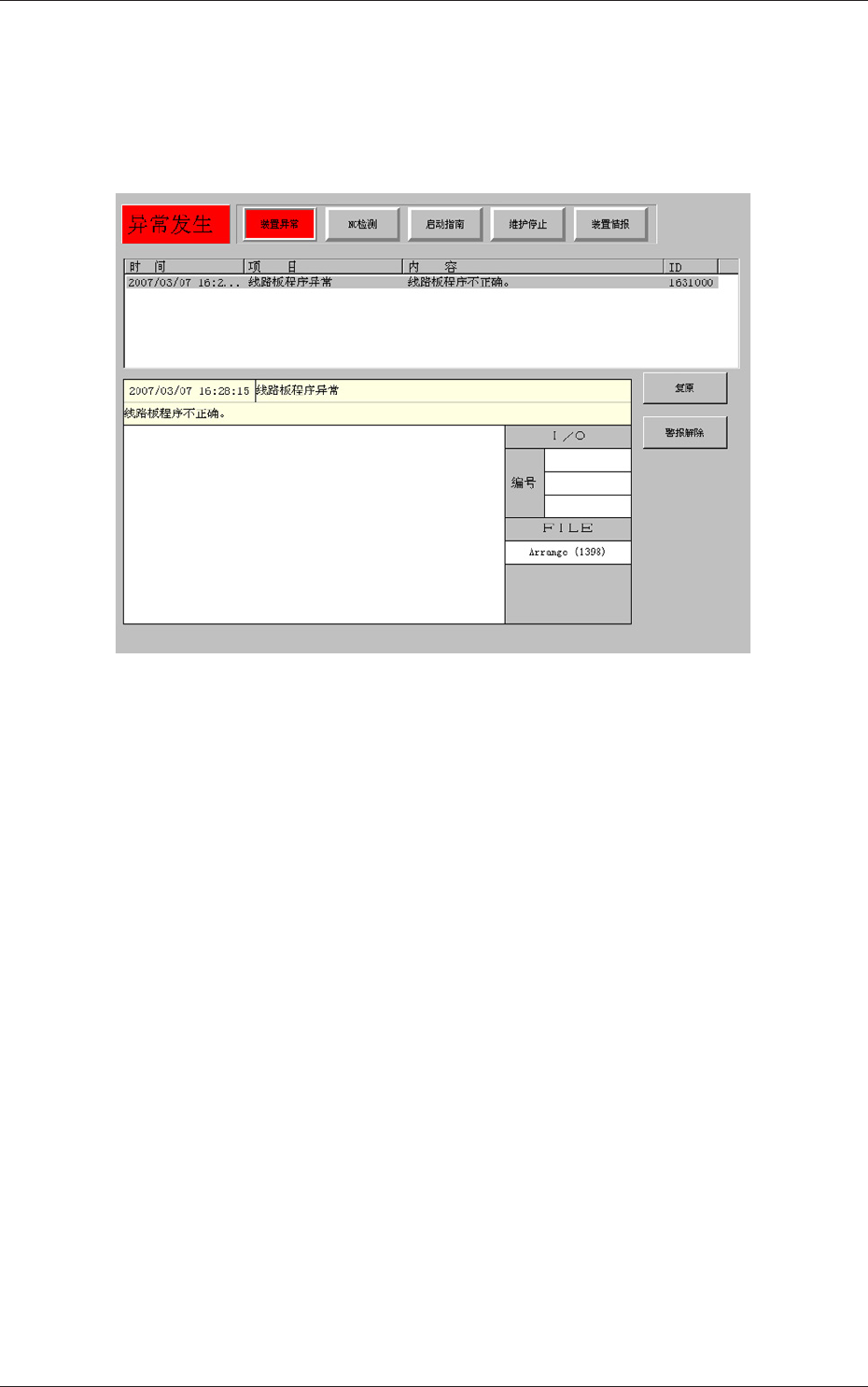

Fig.4B9 异常显示界面示例
2-130703-001
2.2 异常显示下的故障处理
2.2.1 记载示例
Table 4B4
异常 ID 异常名、説明、要因以及复位方法
0101000 工作台 X 轴 原点
没有在时间内完成原点复位。
( 要因 1) 传感器附着污垢，光束被遮。
( 要因 2) 传感器不良。
( 要因 3) 驱动器不正常或与主 CPU 的通信不良。
( 复位方法 1) 请擦掉传感器的污垢，再一次进行工作台 X 的原点复位。
( 复位方法 2) 需要更换传感器，请联系本公司服务部。
( 复位方法 3) 请切断一次装置电源重新启动后，进行原点复位。用此操作也无法复位时，推
测为驱动器不良，请联系本公司服务部。
0102000 工作台 X 轴 原点
检测出失控
( 要因 1)
( 复位方法 1)
( 下一页继续 )
[1] 按顺序记载显示在异常界面的异常 ID。
[2] 记载了在异常界面显示的分类和说明。
[3] 记载了对于异常内容“分类和说明”的“要因”和“复位方法”。
“要因”和“复位方法”的关联如下 :
( 要因 1) → ( 复位方法 1)
( 要因 2) → ( 复位方法 2)
( 要因 3) → ( 复位方法 3)
[4] 表示下一页也记载了内容。
[1]
[3]
[4]
[2]
