1-410703-001

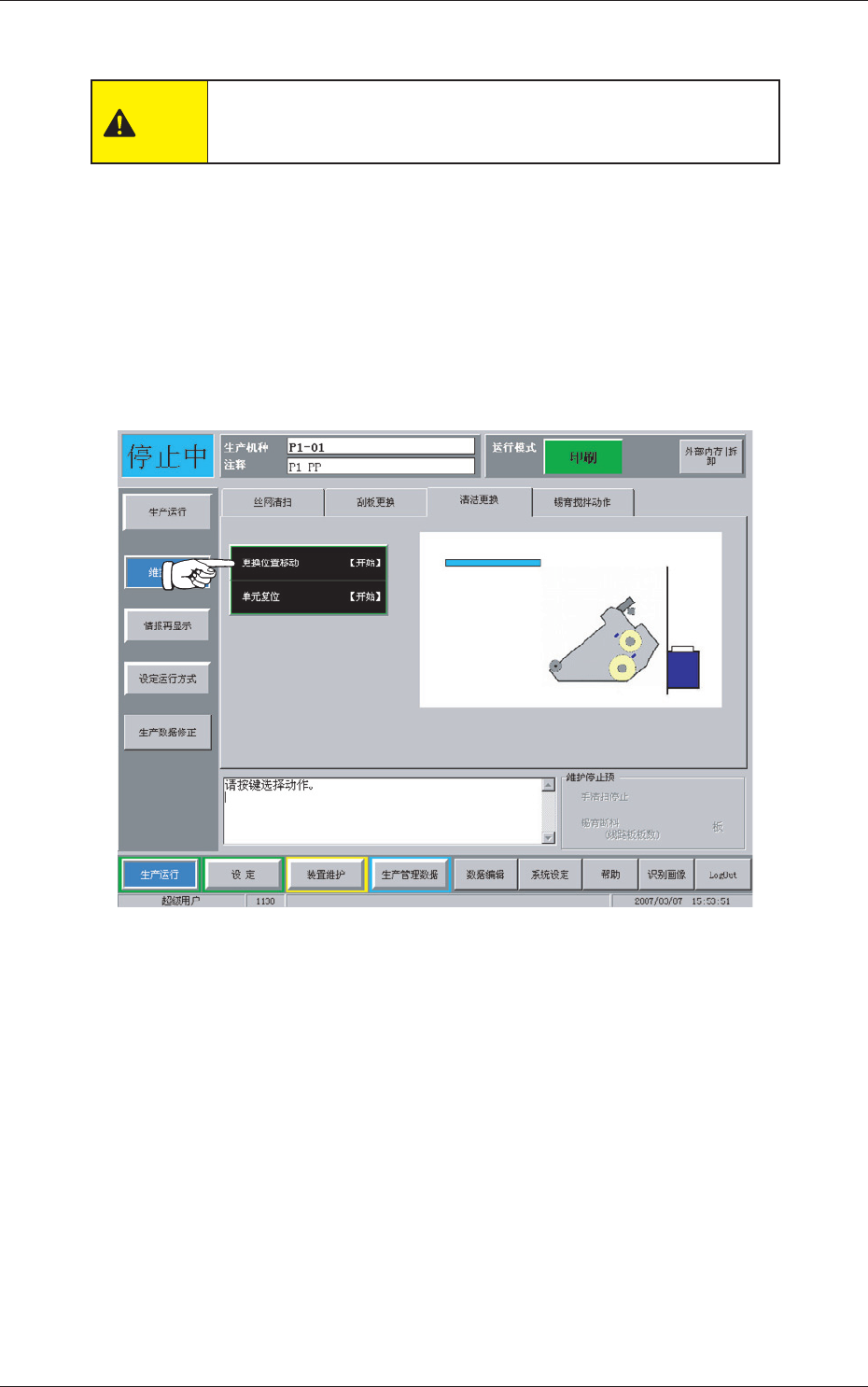

4.1 消耗元件的更换和调整

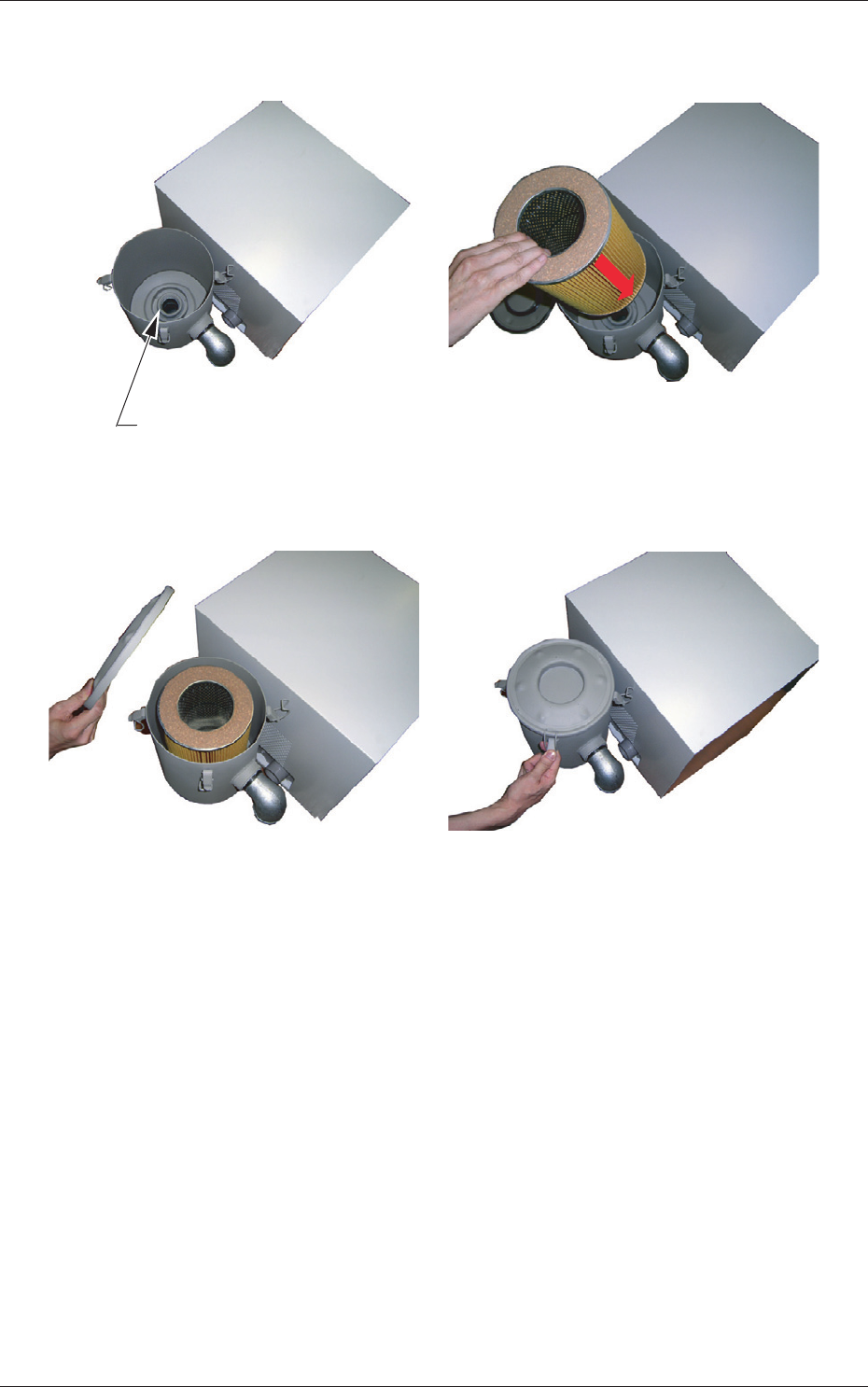

(4) 安装过滤器时，使过滤器的中心孔进入到过滤器盖的后侧的凸缘。
Fig.4A59
(5) 按住盖子固定夹子，以便盖子的中心凸缘进入到过滤器的中心孔。
Fig.4A60
凸缘部
1-420703-001

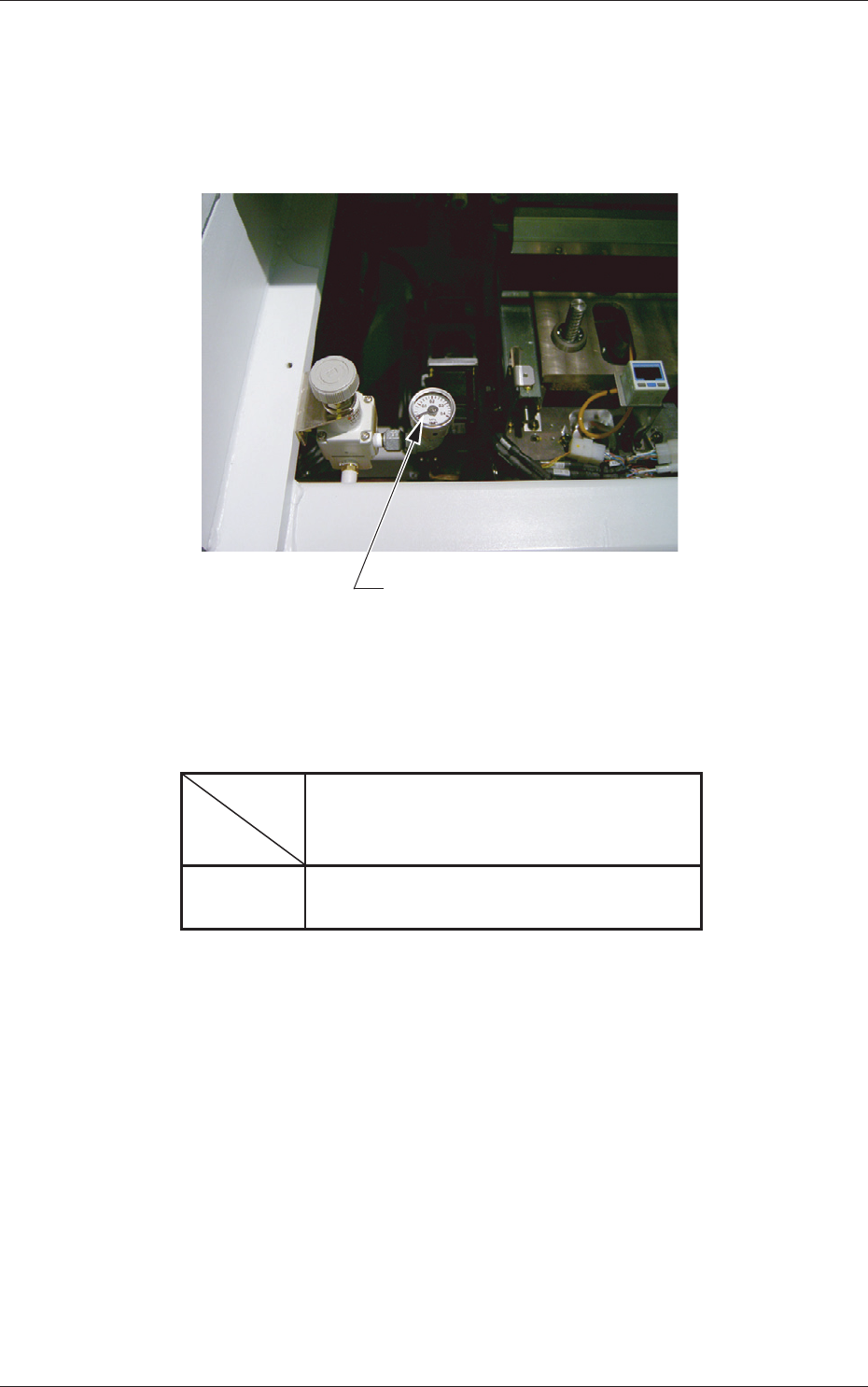

4.2 线路板水平紧固调整
4.2 线路板水平紧固调整
薄线路板时，一旦水平挤压力大，线路板就会翘曲，因此请适当用减
压阀进行调整。
减压阀在 L 传送带的左手前 ( 作业者侧 )。
Fig.4A61
对线路板厚度的气压基准
线路板尺寸 : 150×100、无线路板制动阀时
Table 4A13
线路板
厚度
气压
0.5 1.0 1.5 2.0 (mm)
MPa 0.12 0.2 0.3 0.3
(kgf/cm
2
) (1.2) (2.0) (3.0) (3.0)
减压阀
