4. 维护保养方法
0703-001
4. 维护保养方法
4.1 消耗元件的更换和调整
4.1.1 刮板的更换
刮板边缘部磨损或由于溶剂等发生变形妨碍印刷时，请适当更换。
•
请拧松刮板固定螺栓，将刮板卸下来。
•
如图 Fi g.4A54 安装新刮板，拧紧螺栓时，请将刮板的 A 面挤压到标
准平台等平面，在不翘曲的状态下拧紧螺栓。
•
拧紧螺栓后，请挤压到笔直度较好的边缘部标准平台后确认是否有缝
隙。
确认时，请调整为标准平台和刮板的角度为 60
°
( 固定 ) 的状态。
Fig.4A54
Note
为进行良好的印刷，建议在安装刮板的状态下，研磨 A 面，确保笔直
度后使用。
尤其想要管理良好精度的小螺距模板的印刷或印刷膜厚度时有效。
刮板固定螺栓
刮板
60°
60°
A面
边缘部
A面
边缘部
1-38
4.1 消耗元件的更换和调整
0703-001
4.1.2 刮板头高度的调整方法
•
胶皮刮板时
调整步骤
(1) 拧松蝶形螺母和制动螺母。

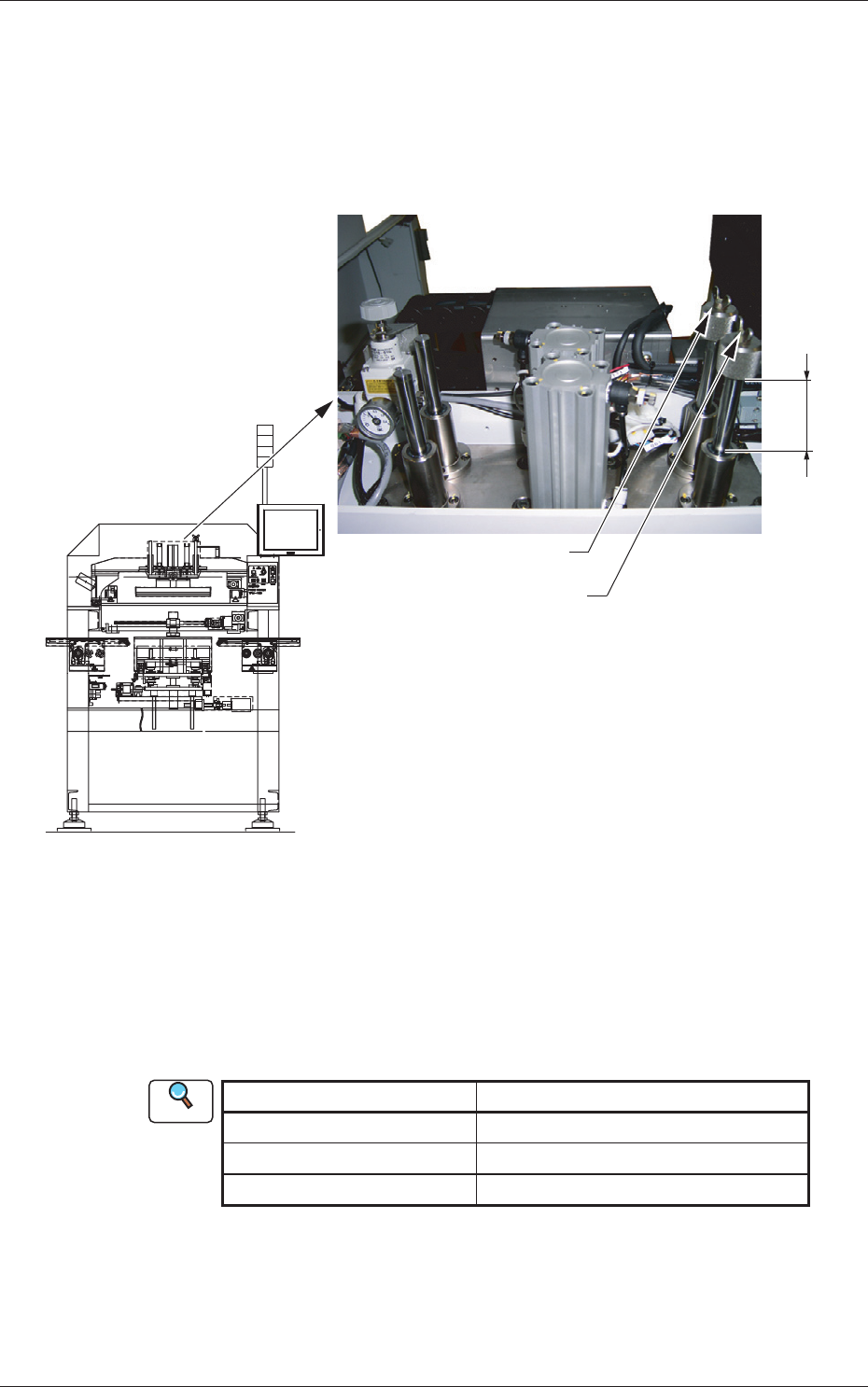

Fig.4A55 刮板头部
(2) 代替 L 尺寸 ( 球形套管上端面和制动螺母下端面之间的距离 ) 调
整挤压量。
对刮板丝网的挤压量设定为 1.0mm。( 出厂时 )
顺时针方向旋转一次制动螺母，挤压量变小 1.0mm。反之逆时针方
向旋转一次制动螺母，挤压量变大 1.0mm。
Table 4A12
挤压量 气杠上升时的 L 尺寸
0.5mm 57.0(58.5)mm
1.0mm 57.5(59.0)mm( 标准设定 )
1.5mm 58.0(59.5)mm
( ) 内为使用以下金属刮板的情况。
Permalex 产 : 型号 PLX-A3060-270
PLX-A3060-350
Reference
制动螺母
蝶形螺母
L
1-39
(3) 从“装置维护”菜单的“手动操作”子菜单的“印刷部”选项卡
进行操作，在处于印刷位置的线路板上挤压刮板。
请参考上表格，确认 L 尺寸和挤压量的关系。
4.1 消耗元件的更换和调整
0703-001
