为了使用上的安全起见 6. 为了正确使用的注意事项 设置条件 为确保更加安全地使用本装置，请遵守以下的设置条件。 • 过电压范畴 : 范畴Ⅲ • 污染度 : 3 过电压范畴 (Overvoltage Category) 是指在装置直接连接的电源受电部发生 的冲击电压的大小程度。 范畴Ⅲ : 是预测会发生超大过电压的变压器的一次回路，一般工厂 的配电盘上持续连接着的装置。 Note 用语从设置范畴 Installation Categ…
为了使用上的安全起见
安全
-30
[ 开闭门确认 ] 开关
[OPERATION/SET UP] 开关设定在“OPERATION”侧时打开开闭门，该开关运行并显
示异常。
设定在“SET UP”侧时，该开关为无效。
开关名 符号 装 置 处 理
[ 开闭门确认 ] 开关
S12
S13
S14
开闭门打开时，进行如下处理。
•
负载电源全部被切断。
全体马达轴、螺线管系统 (SOL、SV)24V 负载
全部的电源供给被切断。
( 但是，除控制线路板以及开关和指示灯等的
控制电源以外 )
0703-001
S12
S13
S12
S14
S13

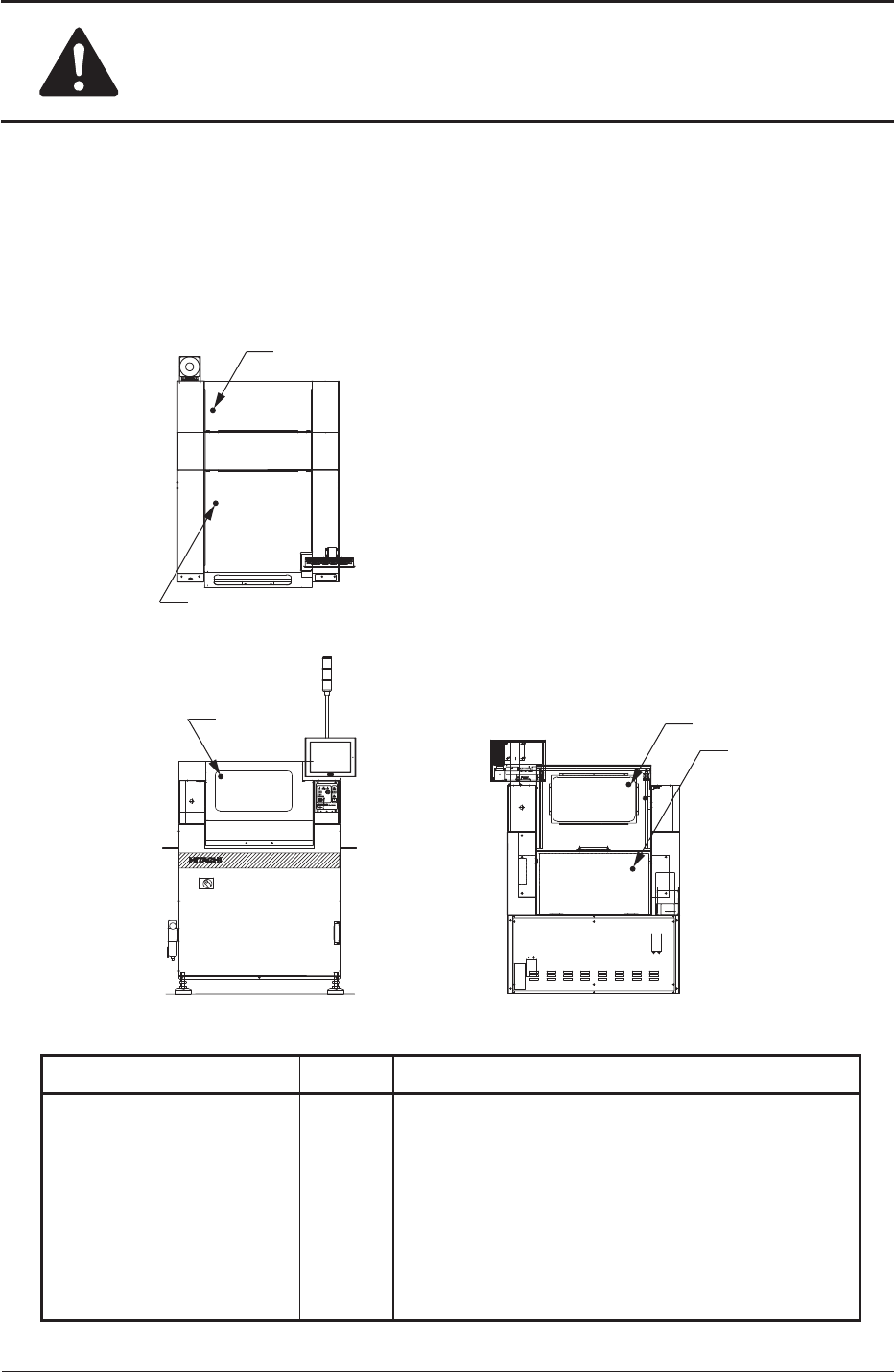

装置上面
装置正面 装置背面
为了使用上的安全起见
6. 为了正确使用的注意事项
设置条件
为确保更加安全地使用本装置，请遵守以下的设置条件。
•
过电压范畴 : 范畴Ⅲ
•
污染度 : 3
过电压范畴 (Overvoltage Category) 是指在装置直接连接的电源受电部发生
的冲击电压的大小程度。
范畴Ⅲ : 是预测会发生超大过电压的变压器的一次回路，一般工厂
的配电盘上持续连接着的装置。
Note
用语从设置范畴 Installation Category 变更到过电压范畴
Overvoltage Category。
污染度 (Pollution Degree) 是指使用装置的环境污染程度。
污染度 3 : 意味着在被认为 ( 例如一般工厂等 ) 存在污染环境的导电
物质、由此带给装置影响的环境中使用本装置。
0703-001
安全
-31
为了使用上的安全起见
安装时的注意事项
设置环境差也能成为无法充分发挥装置性能或故障事故的原因。
设置时，请根据以下表示的各项内容确保正确的环境。
预定了装置的移设时，请事先咨询株式会社日立高新技术的营业部门或销售代理店。
须是能维持支撑装置质量强度的场所。
Note
建议将装置安设在一楼。
如果想安设到非一楼的场所时，请咨询株式会社日立高新技术的营业部门
或销售代理店。
须是无明显震动的场所。
周围温度须是 20
±
10
°
C。
并且须是湿度在 30 ～ 80% 范围内的不凝结场所。
将装置搬进 / 搬出到高于当前装置表面温度的环境时，根据以下条件有可能凝结。
凝结会导致装置故障，因此请注意。
凝结条件
以“搬进 / 搬出的湿度 (%)”为基准，当“搬进 / 搬出目的地的温度与装置表面温
度之差”高于以下值时，装置有可能凝结。
搬进 / 搬出的湿度 (%) 搬进 / 搬出目的地的温度与装置表面温度之差
80 3℃以上
70 6℃以上
60 8℃以上
50 10℃以上
40 14℃以上
30 18℃以上
0703-001
