1 - 31 请用刷子或刮刀涂刷润滑油。 初次在一个月后，以后每三个月 注油(NM1) 请用刷子或刮刀涂刷润滑油。 每六个月 注油 工作台 轴移动轴承外周 工作台 轴滚珠丝杠 请用油棉纱清扫。 每月 清扫 请注意不要残留纱头。 工作台 轴直线导轨 0 70 3 - 00 1 3.3 点检、清扫、注油部位 Fig.4A30 Fig.4A31 Note 用注油枪从注油嘴注入新的润 滑油。 从装置背面注油。 每六个月 注油 使用助推杆为H形。…

100%1 / 193
1-30

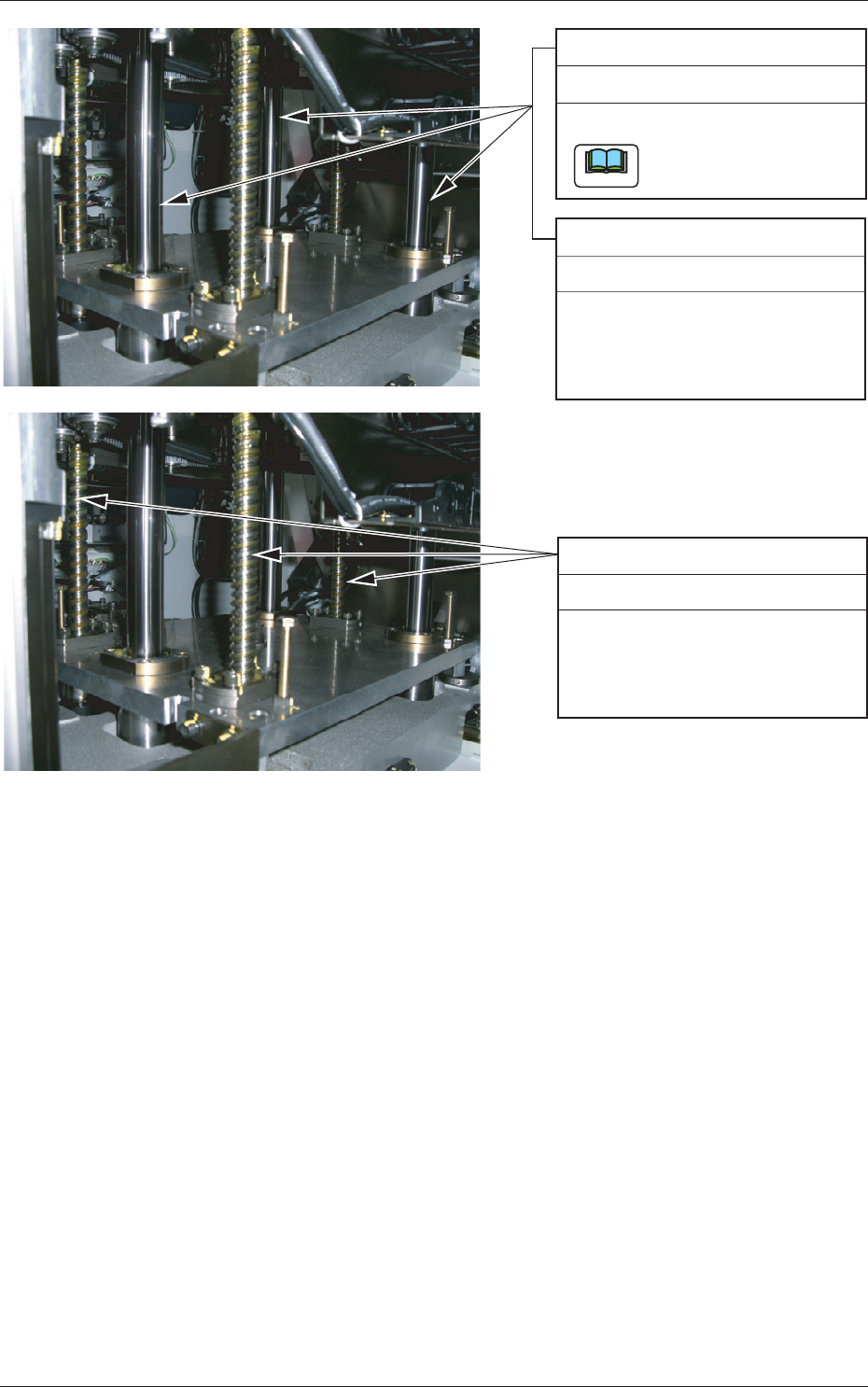

工作台Z轴滚珠丝杠
(1) 将工作台Z轴上升到印刷位
置。
(2) 拆卸工作台前侧的机盖。
(3) 用刷子或刮刀涂刷润滑油。
每六个月 注油
(1) 将工作台Z轴上升到印刷位
置。
(2) 拆卸工作台前侧的机盖。
(3) 用刷子或刮刀涂刷润滑油。
每六个月 注油
工作台Z轴导套
工作台Z轴导套
毎月 清掃
请用油棉纱清扫。
请注意不要残留纱头。
0703-001
3.3 点检、清扫、注油部位
Fig.4A29
Note

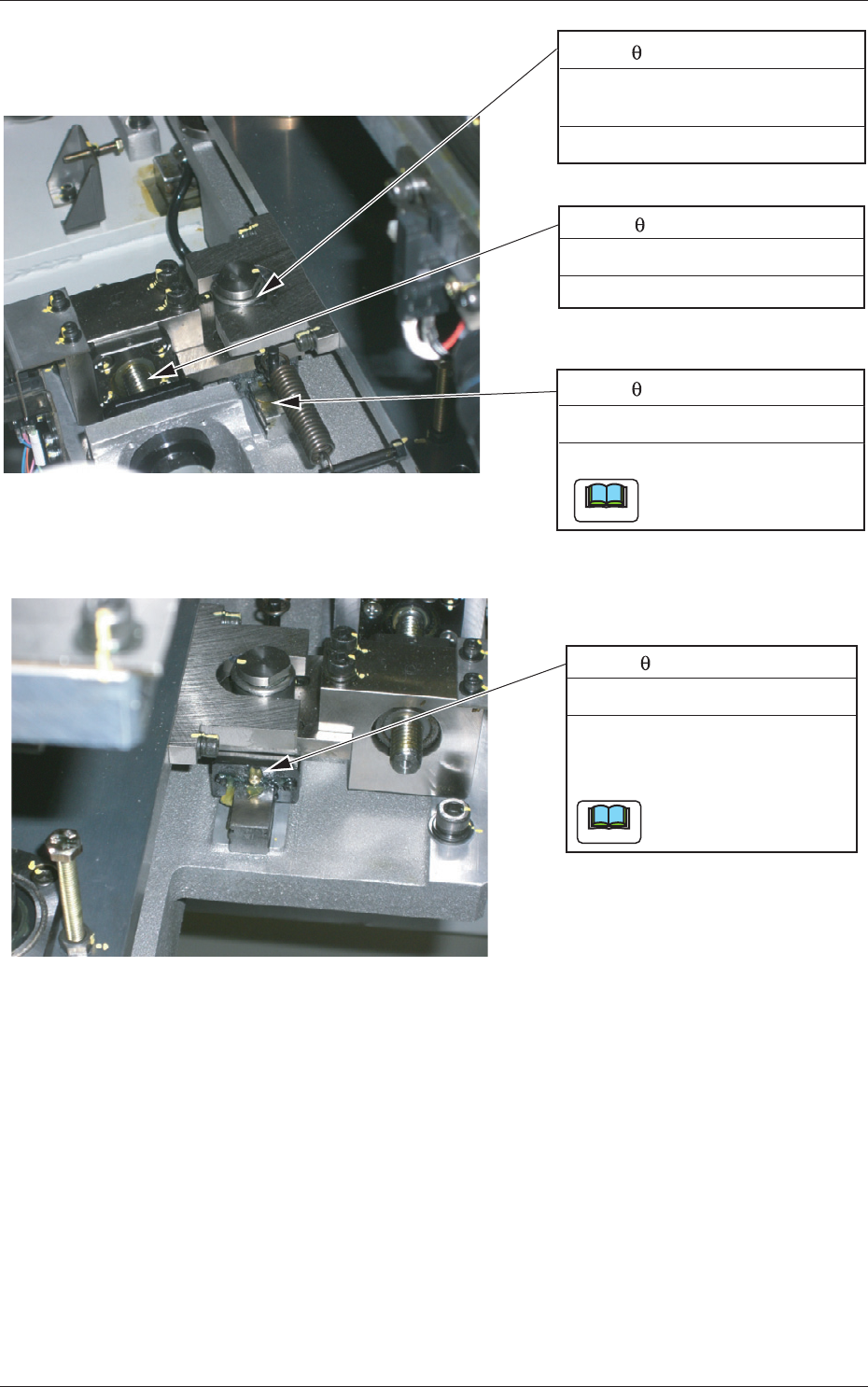

请用刷子或刮刀涂刷润滑油。
初次在一个月后，以后每三个月
注油(NM1)
请用刷子或刮刀涂刷润滑油。
每六个月 注油
工作台 轴移动轴承外周
工作台 轴滚珠丝杠
请用油棉纱清扫。
每月 清扫
请注意不要残留纱头。
工作台 轴直线导轨
Note
用注油枪从注油嘴注入新的润
滑油。
从装置背面注油。
每六个月 注油
使用助推杆为H形。
工作台 轴直线导轨
Note
1-32

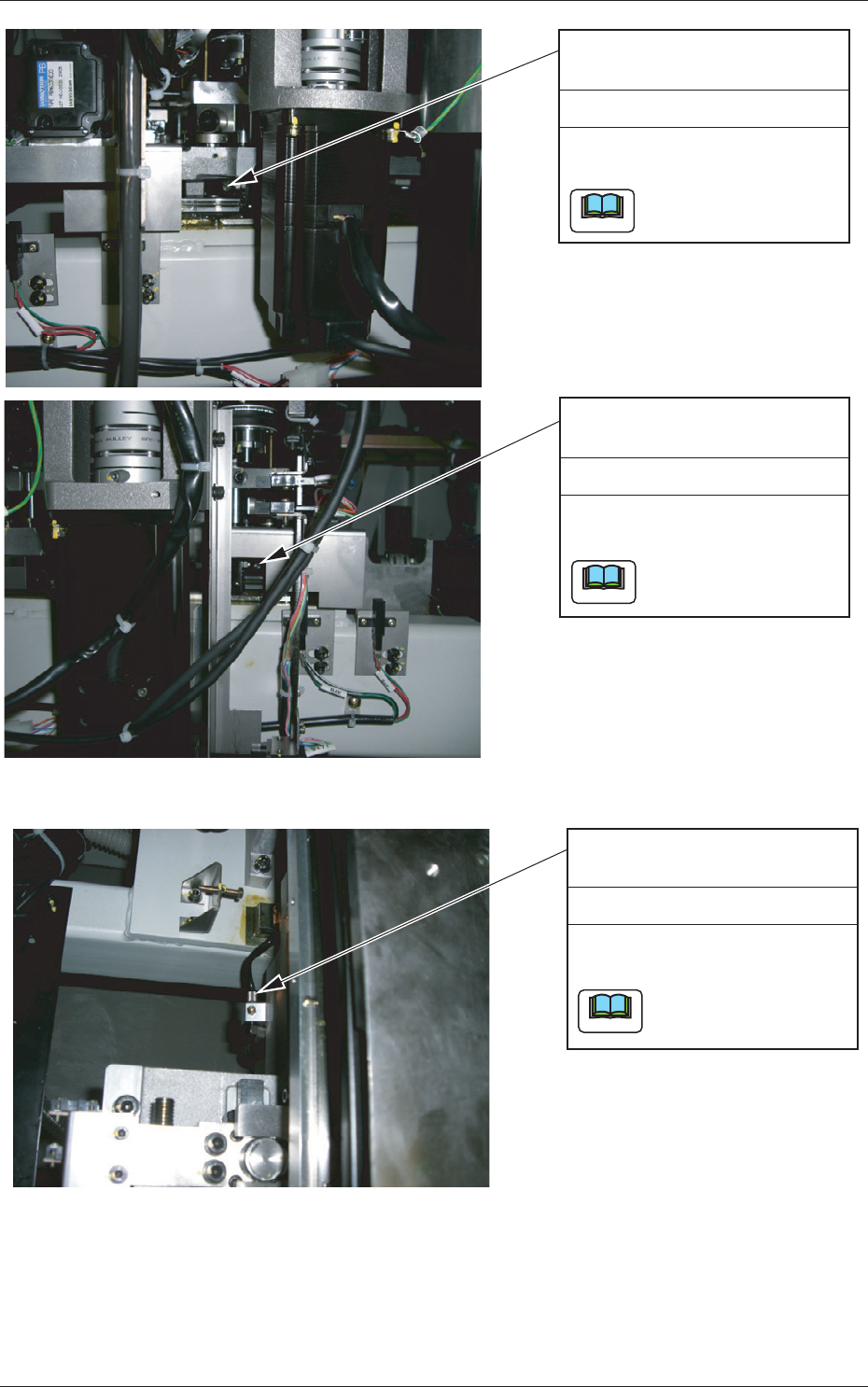

工作台X轴直线导轨
每六个月 注油
(后侧)
使用助推杆为SPK-3C。
用刷子或注油枪，从注油嘴注
入新的润滑油。
工作台X轴直线导轨
每六个月 注油
(前侧左)
用刷子或注油枪，从注油嘴注
入新的润滑油。
使用助推杆为U形和P形。
工作台X轴直线导轨
每六个月 注油
(前侧右)
使用助推杆为U形和P形。
用刷子或注油枪，从注油嘴注
入新的润滑油。
0703-001
3.3 点检、清扫、注油部位
Fig.4A32
Fig.4A33
Note
Note
Note
