1 - 29 请用油棉纱清扫。 每月 清扫 工作台X轴直线导轨 请注意不要残留纱头。 0 70 3 - 00 1 3.3 点检、清扫、注油部位 3.3.7 工作台部 Fig.4A27 Fig.4A28 Note 工作台X轴滚珠丝杠 (1) 将工作台Z轴上升到印刷位 置。 (2) 拆卸工作台前侧的机盖。 (3) 用刷子或刮刀涂刷润滑油。 每六个月 注油
1-28

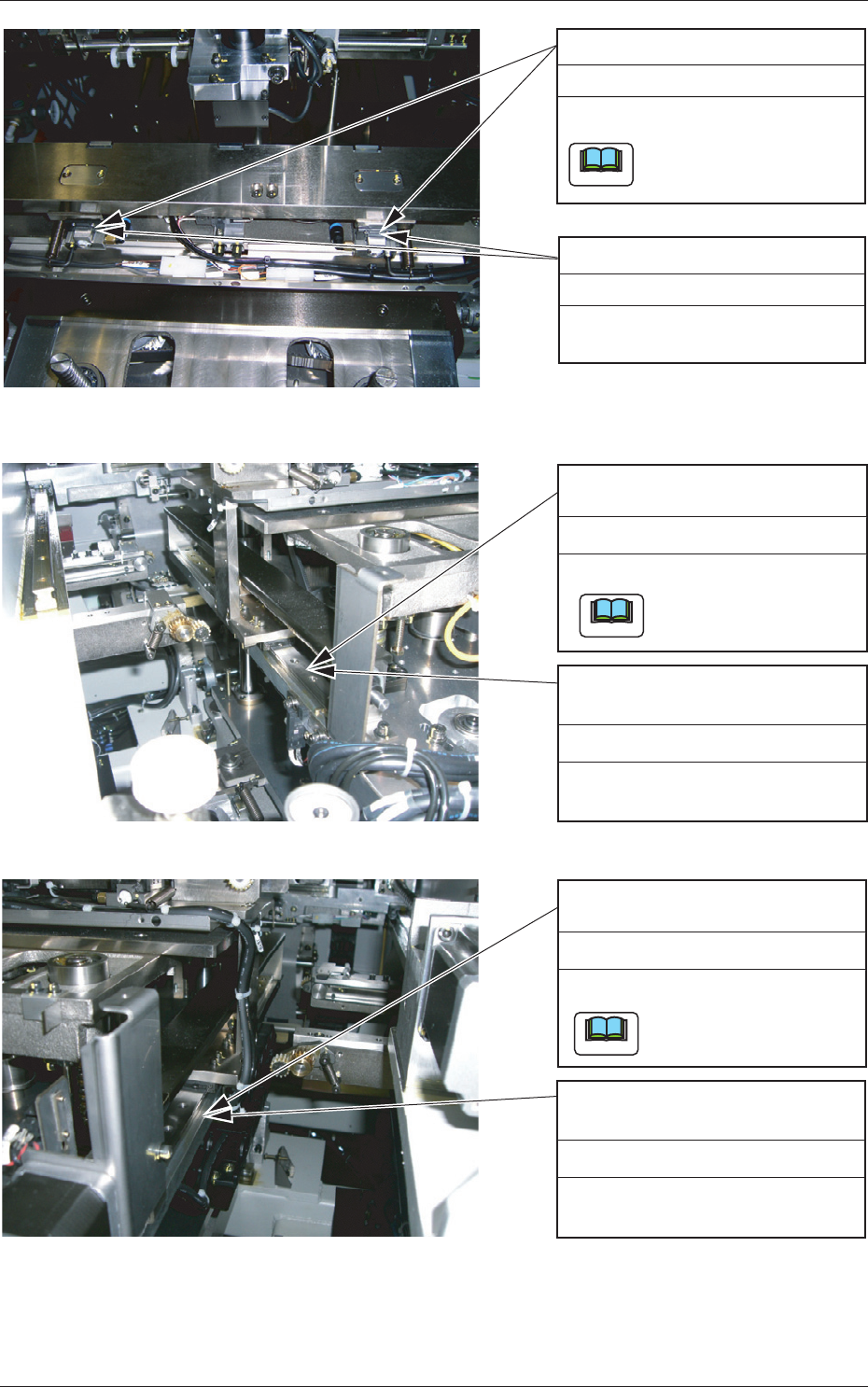

滑道宽变更用
直线导轨(左侧)
每月 清扫
滑道宽变更用
直线导轨(右侧)
每月 清扫
滑道宽变更用
直线导轨(左侧)
(1) 上升支撑台Z轴。
(2) 用刷子或刮刀涂刷润滑油。
每六个月 注油
滑道宽变更用
直线导轨(右侧)
(1) 上升支撑台Z轴。
(2) 用刷子或刮刀涂刷润滑油。
每六个月 注油
请用油棉纱清扫。
请注意不要残留纱头。
请用油棉纱清扫。
请注意不要残留纱头。
Fig.4A25
Fig.4A26
0703-001
3.3 点检、清扫、注油部位
Note
Note
线路板紧固用直线导轨
每月 清扫
请拆卸机盖，用油棉纱清扫。
请注意不要残留纱头。
线路板紧固用直线导轨
每六个月 注油
请拆卸机盖，用刷子或刮刀涂刷
润滑油。
Note
1-29
请用油棉纱清扫。
每月 清扫
工作台X轴直线导轨
请注意不要残留纱头。
0703-001
3.3 点检、清扫、注油部位
3.3.7 工作台部
Fig.4A27
Fig.4A28
Note
工作台X轴滚珠丝杠
(1) 将工作台Z轴上升到印刷位
置。
(2) 拆卸工作台前侧的机盖。
(3) 用刷子或刮刀涂刷润滑油。
每六个月 注油
1-30

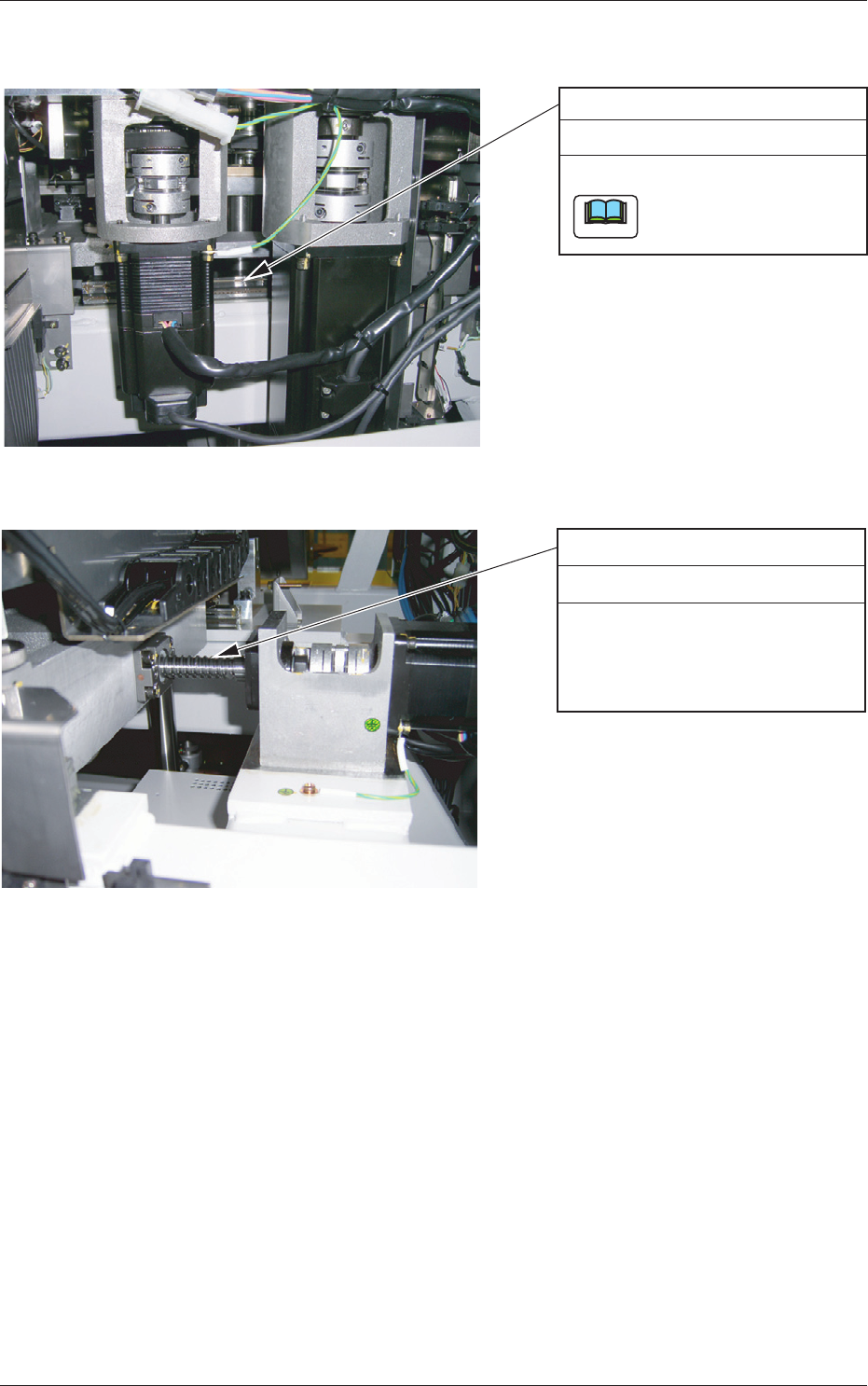

工作台Z轴滚珠丝杠
(1) 将工作台Z轴上升到印刷位
置。
(2) 拆卸工作台前侧的机盖。
(3) 用刷子或刮刀涂刷润滑油。
每六个月 注油
(1) 将工作台Z轴上升到印刷位
置。
(2) 拆卸工作台前侧的机盖。
(3) 用刷子或刮刀涂刷润滑油。
每六个月 注油
工作台Z轴导套
工作台Z轴导套
毎月 清掃
请用油棉纱清扫。
请注意不要残留纱头。
0703-001
3.3 点检、清扫、注油部位
Fig.4A29
Note
