1 - 60 0703 - 001 5. 消耗元件和保修品列表 5. 消耗元件和保修品列表 5.1 消耗元件列表 Table 4A15 模块名 品 名 品 号 元件编号 元件名 规格 ・ 材质 使用数 建议 年数 备 注 E 吸盘部 平带 414 630 142 8086 BELT,FLAT 2 2 H 传送带部 平带 011 630 120 1047 BELT,FLAT 2 2 平带 211 630 120 1047 BELT,FLA…
1-59

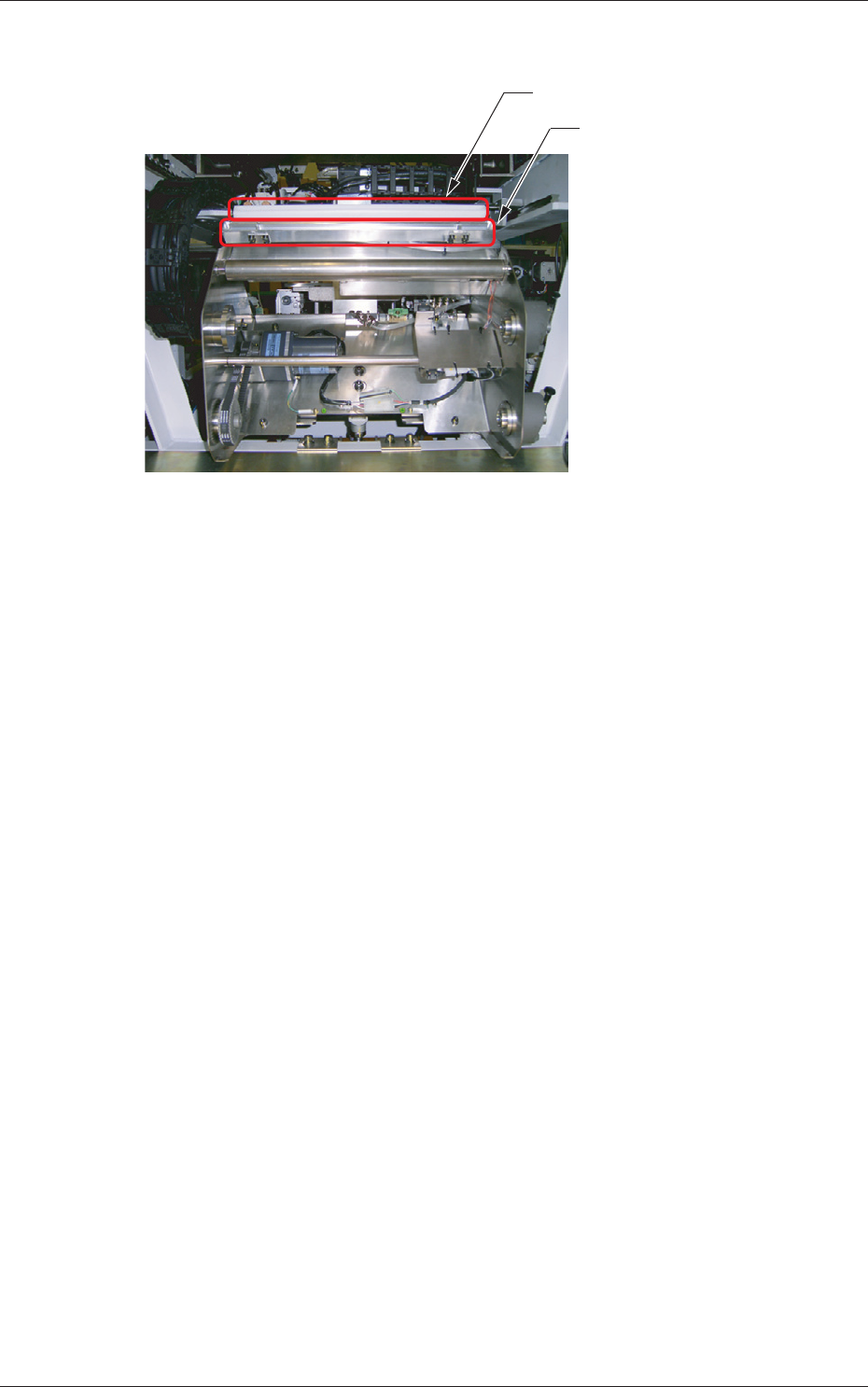

(7) 清扫刮板滑架和清洁吸嘴。
Fig.4A86
0703-001
4.6 清洁单元的清扫步骤
刮板滑架
清洁吸嘴
1-600703-001
5. 消耗元件和保修品列表
5. 消耗元件和保修品列表
5.1 消耗元件列表
Table 4A15
模块名 品 名 品 号 元件编号 元件名 规格・材质 使用数
建议
年数
备 注
E
吸盘部
平带 414 630 142
8086
BELT,FLAT 2 2
H
传送带部
平带 011 630 120
1047
BELT,FLAT 2 2
平带 211 630 120
1047
BELT,FLAT 2 2
选择元件
刮板
630 112
2939
SHEET 聚氨酯胶皮
6T×30W×270L
硬度 90°
2
刮板
630 112
2946
SHEET 聚氨酯胶皮
6T×30W×350L
硬度 90°
2
清洁纸
630 091
1633
ME CH PARTS
(PAPER)
TS507
( 宽 350×27m)
卷径 φ100
1 选购件
清洁纸
630 091
1619
ME CH PARTS
(PAPER)
TS507
( 宽 280×28m)
卷径 φ100
1
1-610703-001
5.2 保修元件列表
5.2 保修元件列表
Table 4A16
使用位置 /
模块名
品 号 元件编号 元件名 规格・材质 使用数
建议
年数
备 注
B
工作台部
004 630 000 0245 SENSOR,
EE-SX670 3 3
005 630 032 5287 SENSOR,
EE-SX672 4 3
107 630 140 0600 MOTOR,
STEPPING
PBM603FXE20 2 5
108 630 088 5118 BALL SCREW GG1202DS-
AAPR-0134*0081
1 10
110 630 142 7164 BALL SCREW #B140099A 1 10
201 630 000 0245 SENSOR,
EE-SX670 2 3
E
吸盘部
002 630 032 5287 SENSOR,
EE-SX672 2 3
213 630 140 0655 MOTOR,
STEPPING
103H5210-4240 1
5
305 630 140 0679 MOTOR,
STEPPING
PBM603FCE20 1 5
310 630 143 3806 MOTOR,
AC-SERVO
#Q1AA07075DCS2
PM
1
5
311 630 139 4633 BALL SCREW #RBSK1510KU-2.6-
179LC7
3 10
319 630 142 9045 BELT, TIMING 1500-5GT-10 1 3
320 630 139 4640 BALL SCREW #RBSK1510KU-2.6-
312LC7
3 10
323 630 142 9038 BELT, TIMING 1165-5GT-20 1 3
401 630 071 7709 SENSOR,
PELEC
E3T-ST11 1 5
408 630 032 5287 SENSOR,
EE-SX672 1 3
F
丝网架部
014 630 069 0545 SENSOR,
EE-SX674 2 3
101 630 140 0662 MOTOR,
STEPPING
103H7126-6740 1 5
103 630 142 7195 BALL SCREW #B140101A 1 10
105 630 032 5287 SENSOR,
EE-SX672 1 3
106 630 069 0545 SENSOR,
EE-SX674 1 3
