Retrofit the XFVS camera position Ausgabe 08/2017 Edition
6
1.2 Konventionen zur Verwendung von Sicherheitshinweisen
Diese Anleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung
von Sachschäden beachten müssen. Die Hinweise sind durch Warndreiecke hervorgehoben und je
nach Gefährdungsgrad folgendermaßen dargestellt:
GEFAHR
Art und Quelle der Gefahr
Gefahr im Sinne dieser Anleitung bedeutet, dass Tod, schwere Körperverletzung oder
erheblicher Sachschaden eintreten, wenn die Gefahrenhinweise nicht beachtet werden.
WARNUNG
Art und Quelle der Gefahr
Warnung im Sinne dieser Anleitung bedeutet, dass Tod, schwere Körperverletzung oder
erheblicher Sachschaden eintreten können, wenn die Warnhinweise nicht beachtet
werden.
VORSICHT
Art und Quelle der Gefahr
Vorsicht im Sinne dieser Anleitung bedeutet, dass eine leichte Körperverletzung oder ein
Sachschaden eintreten kann, wenn die Vorsichthinweise nicht beachtet werden.
HINWEIS
Art und Quelle der Gefahr
Ein Hinweis im Sinne dieser Anleitung ist eine wichtige Information zum Produkt oder
den jeweiligen Teil der Anleitung, auf die besonders aufmerksam gemacht werden soll.
1.3 EGB Richtlinien beachten
VORSICHT
Handhabung von EGB-Baugruppen
Elektronische Baugruppen reagieren sehr empfindlich auf Überspannungen und können
sehr leicht durch solche beschädigt werden. Achten Sie daher für die Durchführung der
Nachrüstung darauf,
► dass Sie über ein EGB-Armband ständig geerdet sind oder
► dass Sie geeignete EGB-Schuhe oder EGB-Schuherdungsschutzstreifen tragen,
vorausgesetzt ein EGB-Boden ist vorhanden.
1.4 Qualifiziertes Personal
Qualifiziertes bzw. ausreichend geschultes Personal bedeutet, dass diese Personen mit der
Aufstellung, dem Betrieb und der präventiven Wartung von Bestückautomaten und Zusatzgeräten
vertraut sind und über eine entsprechende Qualifikation verfügen, wie z. B.:
● Die Ausbildung oder Unterweisung und Berechtigung, Stromkreise und Anlagenteile gemäß
den Standards der Sicherheitstechnik ein- und auszuschalten, freizuschalten, zu erden oder zu
kennzeichnen.
● Die Ausbildung oder Unterweisung gemäß den Standards der Sicherheitstechnik in Pflege und
Gebrauch einer angemessenen Sicherheitsausrüstung.
Retrofit the XFVS camera position Ausgabe 08/2017 Edition
7
2 Umbau der Kameraposition
HINWEIS
Neues Kalibrieteil
Für die Kalibrierung des XFVS wird nach dem Umbau ein neues Kalibrierteil benötigt.
► 03146176-02 Kalibrierteil XFTS komplett
2.1 Nachrüstsatz XFVS Kameraposition 12mm [03168448-01]

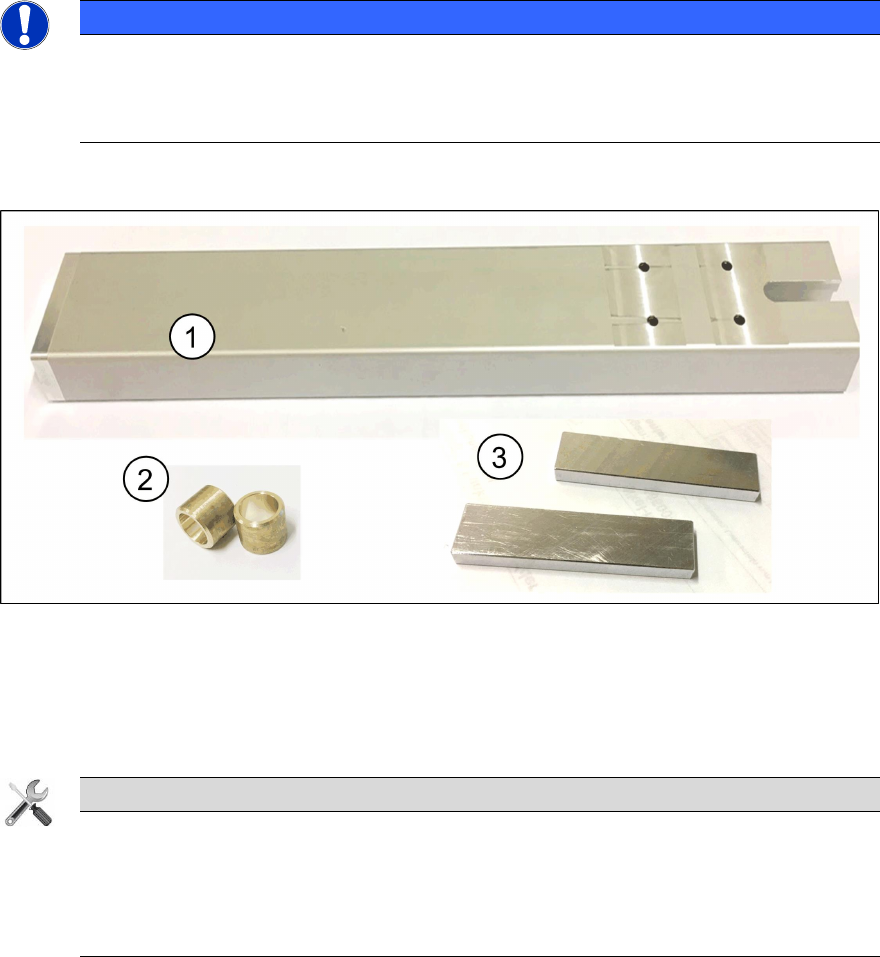

Abb. 3: 03168448-01 Nachrüstsatz XFVS Kameraposition 12mm
1. 1x Kamerahalter mit montiertem Adapter
2. 2x Hülsen
3. 2x Einstellhilfen
Werkzeuge
Für die Nachrüstung benötigtes Werkzeug!
● Inbus 2,5 mm, 5 mm und 6 mm
● Gabel- oder Ringschlüssel Gr. 10
● Seitenschneider
2.2 XFVS für die Nachrüstung vorbereiten
Vor Beginn der Demontage des Kameraturms sind die folgenden Schritte durchzuführen.
► Schalten Sie das X-Feeder Verification System mit dem Hauptschalter aus.
► Entnehmen Sie jedes Gerät aus dem X-Feeder Verification System.
► Stecken Sie alle Kabel auf der Rückseite des X-Feeder Verification Systems ab.
● Stromversorgung
● USB Visionverbindung
● USB-CAN-Bus Adapter
Retrofit the XFVS camera position Ausgabe 08/2017 Edition
8
2.3 Ausbau
2.3.1 Entfernen des Kameraturms

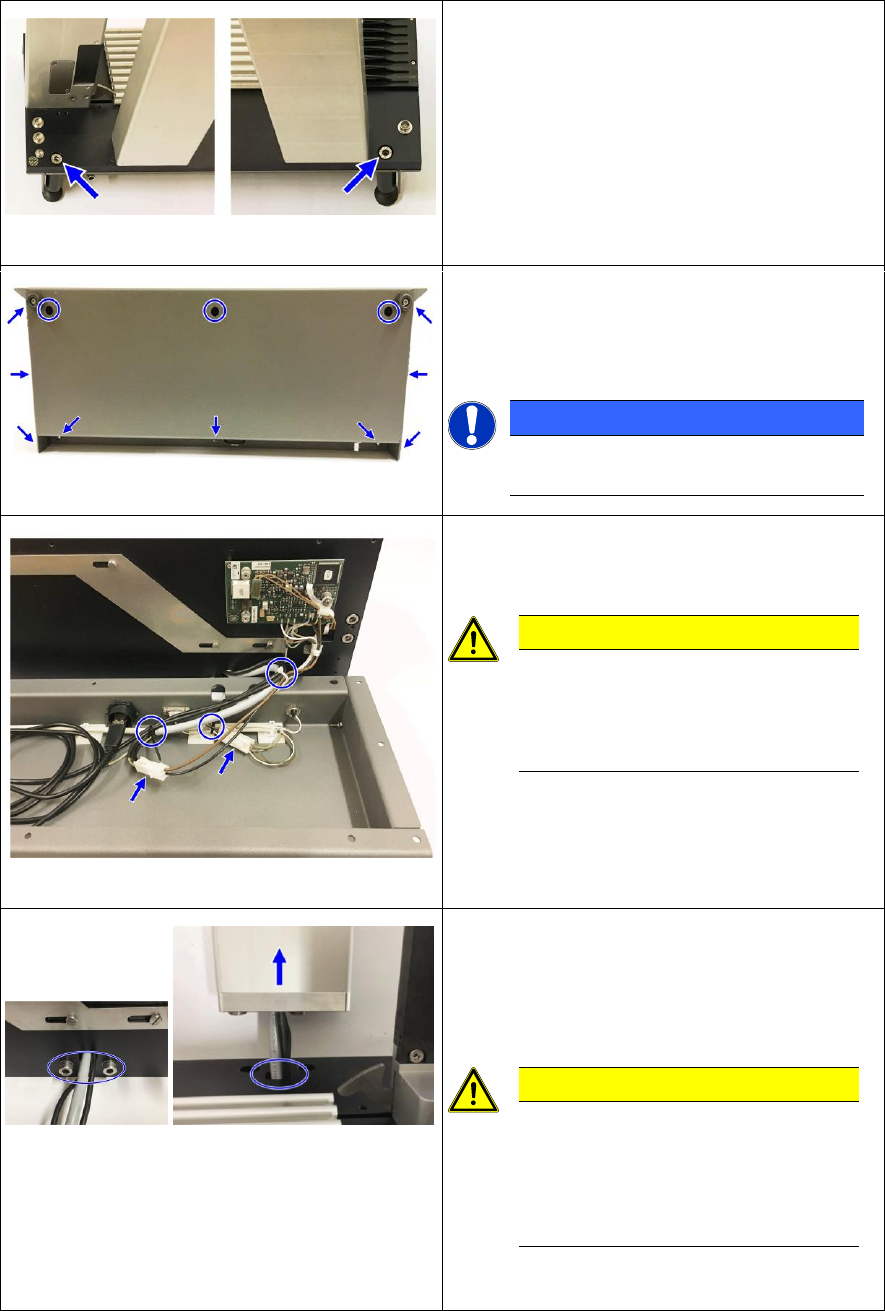

Abb. 4: Rückseitigen Füße am XFVS
► Entfernen Sie den linken und rechten Fuß
auf der Rückseite der Station.
Abb. 5: Schrauben am Gehäuse
► Legen Sie das XFVS auf die Rückseite, auf
eine ebene und saubere Arbeitsfläche.
► Entfernen Sie alle Schrauben vom Gehäuse.
HINWEIS
Bei neuen XFVS wurden die äußeren
Schrauben oben weggelassen.
Abb. 6: XFVS Verbindung - Grundplatte zum Gehäuse
► Entfernen Sie das Gehäuse von der
Grundplatte und legen Sie es davor ab.
VORSICHT
Verbindungskabel
Das Gehäuse ist über Kabel mit der
Grundplatte verbunden. Achten Sie
darauf kein Kabel zu beschädigen!
► Entfernen Sie die 3 Kabelbinder und stecken
Sie die 2 Kabel von der Grundplatte ab.
► Legen Sie das Gehäuse an einer sichern
Stelle zur Seite ab.
Abb. 7: Schnittstelle zum Kameraturm
► Entfernen Sie die 2 Schrauben am Kamera-
turm und lösen ihn von der Grundplatte.
► Führen Sie die Kamerakabel vorsichtig
durch die Öffnung.
VORSICHT
Fester Sitz und kleine Öffnung!
Der Kameraturm sitzt fest auf der
Grundplatte und die Öffnung für die
Kabel ist sehr klein. Achten Sie
darauf kein Kabel zu beschädigen.
► Legen Sie die Grundplatte an einer sichern
Stelle zur Seite ab.
