6OM-1752
2-911305-001

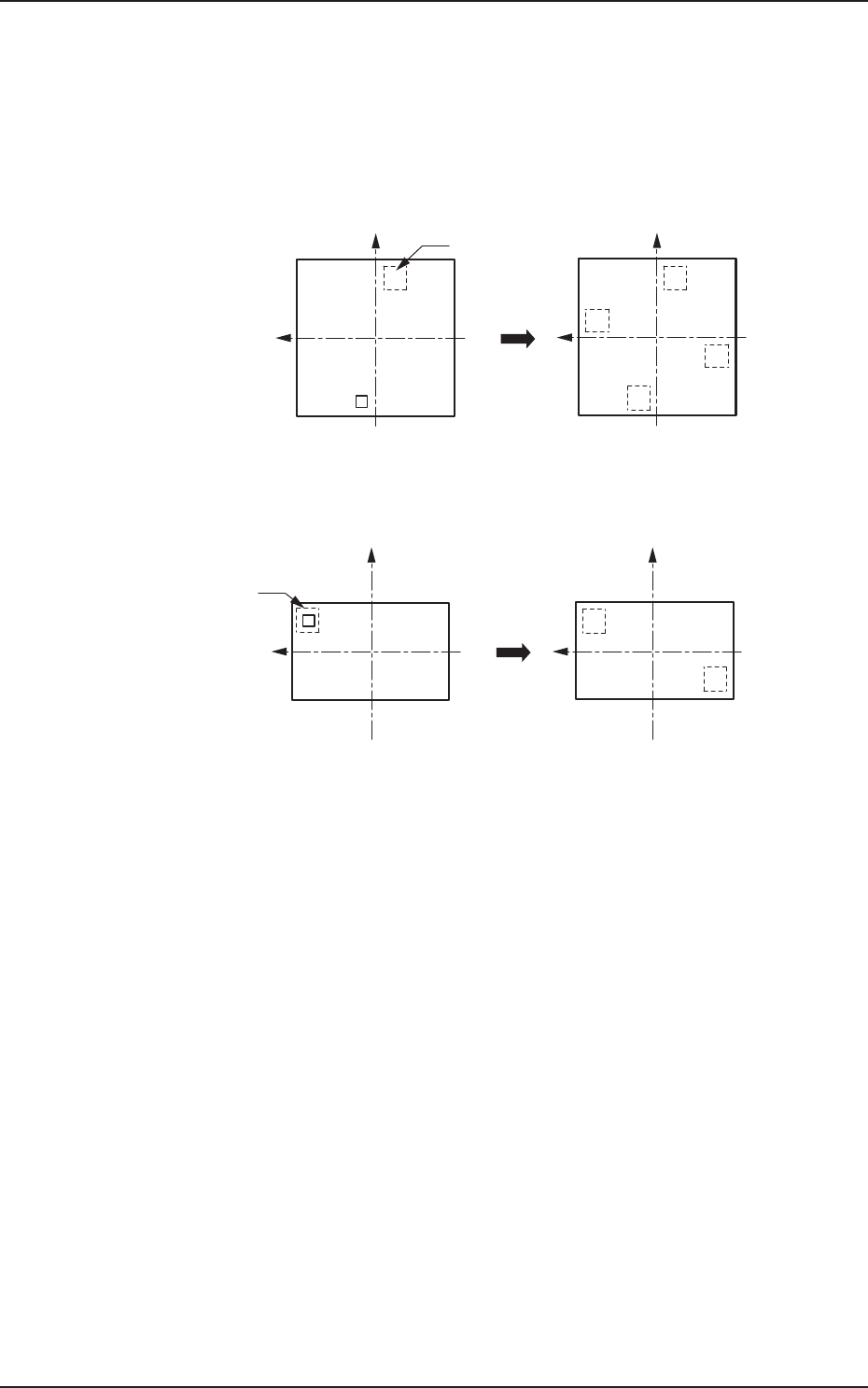

(2) 检查方法
从以下选择用几点检查位置进行判定极性。
4 点检查:检查以元件中心为基准旋转 90
°
时的 4 个检查位置。
正方形元件时选择。
2 点检查:检查以元件中心为基准旋转 180
°
时的 2 个检查位置。
长方形元件时选择。
检查范围
4 点检查
F6B75
检查范围
2 点检查
F6B76
(3) 检查方式
通常请设定为 0。
2.3 (C01) 认识 ( 识别 ) 数据
6OM-1752
2-921305-001

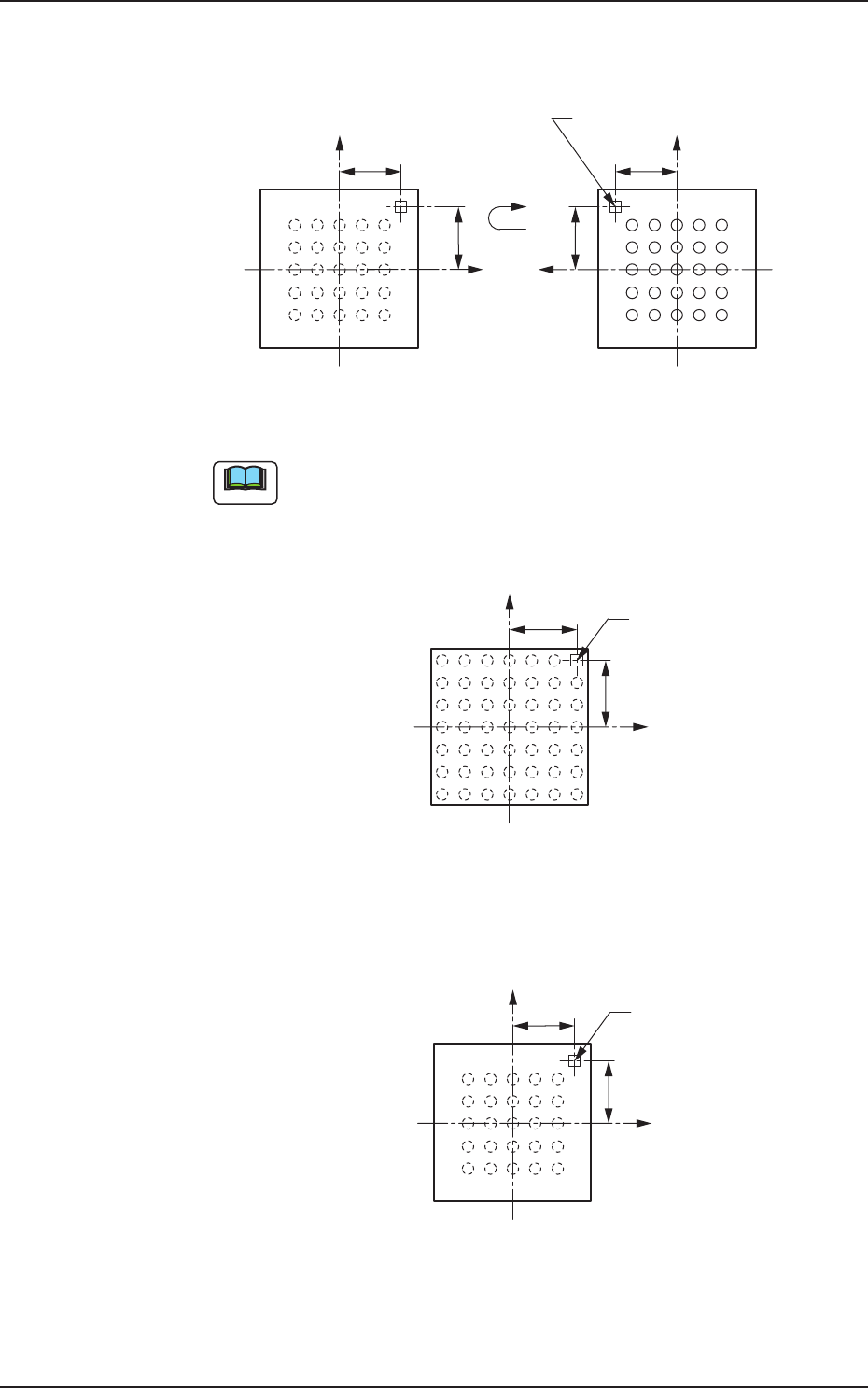

(4) 检查位置 X、Y[mm]
设定模板中心到检查范围中心的位置。
X(+)
Y(+)
检查范围(标记)
X(+)
Y(+)
元件俯视图 元件仰视图 ( 球面 )
F6B77
Note
设定该数据时，设定极性判定为
“
使用 ( 废弃处理 )
”
或
“
使用(贴
装处理 )
”
。
例 : 将球的缺损作为极性时
检查范围
X(+)
Y(+)
元件俯视图
F6B78
例 : 将模板上的标记作为极性时
检查范围(标记)
X(+)
Y(+)
元件俯视图
F6B79
2.3 (C01) 认识 ( 识别 ) 数据
6OM-1752
2-931305-001

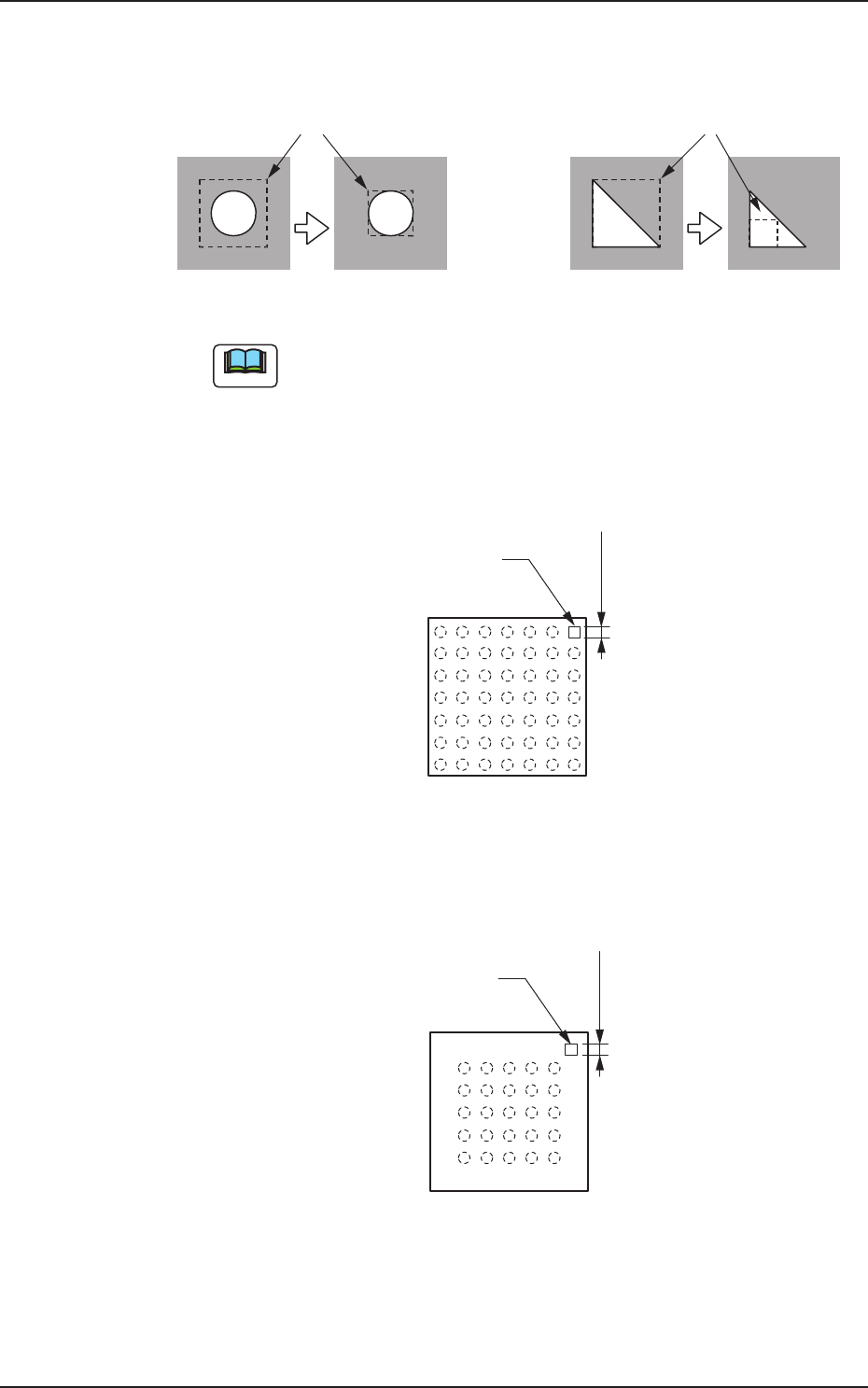

(5) 检查范围 X、Y[mm]
设定检查范围。
可不可
可不可
检查范围
检查范围
判定值=50 判定值=100 判定值=50 判定值=100
F6B80
Note
(a)请缩小明暗度清晰的范围，将其设定为检查范围。这样可使检查
范围内的判定值上升 ( 或下降 )，从而便于进行判定。
(b)设定该数据时，设定极性判定为
“
使用 ( 废弃处理 )
”
或
“
使用(贴
装处理 )
”
。
例 : 将球的缺损作为极性时
标记
检查范围
元件俯视图
F6B81
例 : 将模板上的标记作为极性时
标记
检查范围
元件俯视图
F6B82
2.3 (C01) 认识 ( 识别 ) 数据
