6OM-1752
2-23
(B01_05) 有无极性
设定元件有无极性 ( 方向 )。
用于线路板程序的最优化处理中。
选择
“
有极性
”
或
“
无极性
”
。
•
对象元件 :适用于所有对象元件。
标记位置
选择了
“
有极性
”
时，可以指定元件图表的极性记号位置。

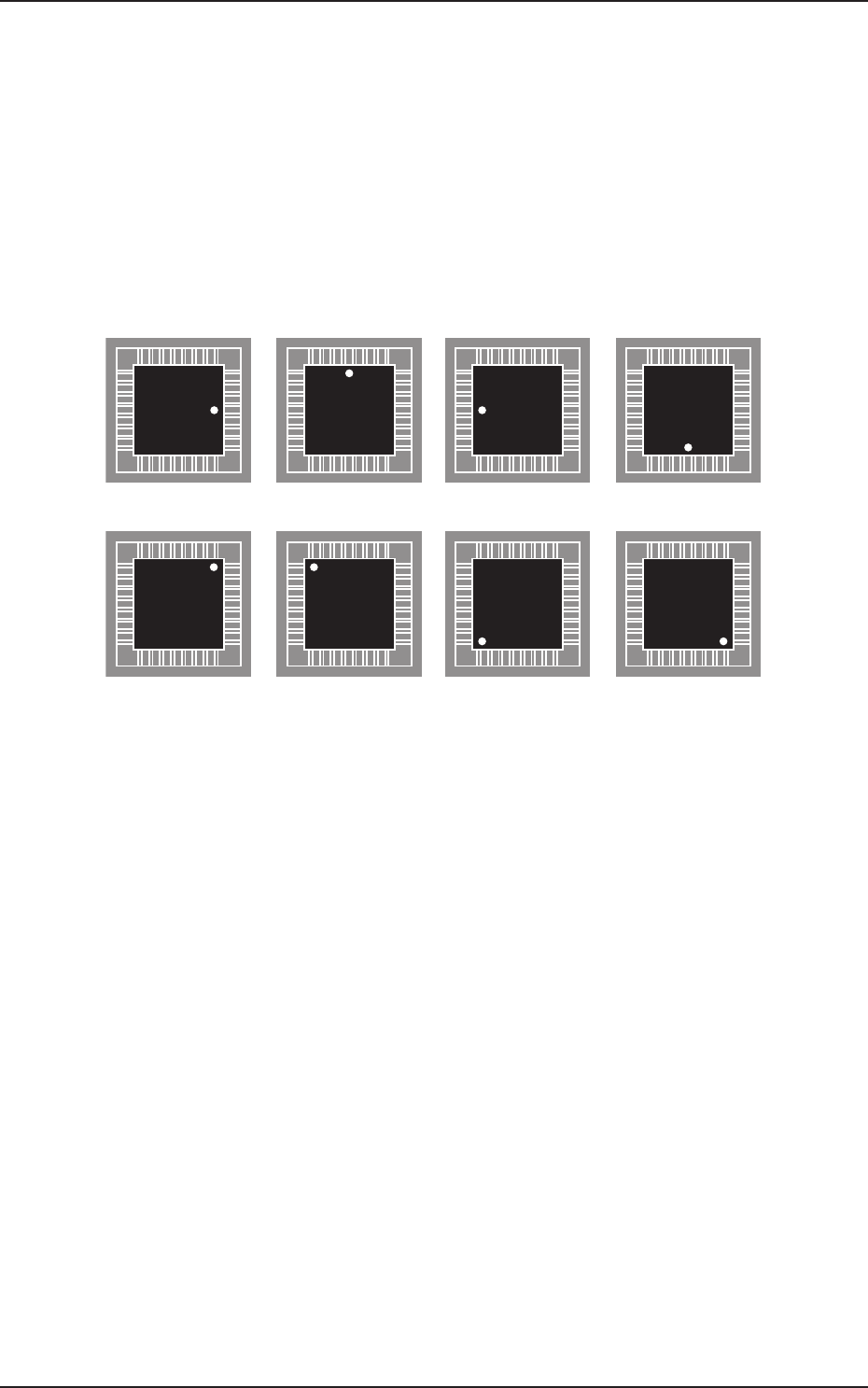

0: 左 1: 下2: 通常 3: 上
4: 左下 5: 右下6: 右上 7: 左上
F6B10
(B01_06) 模型定位 ( 不可使用 )
1305-001
2.2 (B01) 形状数据
6OM-1752
2-241305-001
2.2 (B01) 形状数据
(B01_07) 模型定位方法 ( 不可使用 )
从以下选择模型的定位方法。
边角 :从边角进行检出。
边缘 :从边缘进行检出。
•
对象元件:IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
(B01_08) 元件图解追加表示
是元件图解数据。
不能使用在识别上。
使用 :进行图解数据的设定。
( 显示元件图解数据选项卡。)
不使用 :不进行图解数据的设定。
W W
H
H
W
H
W

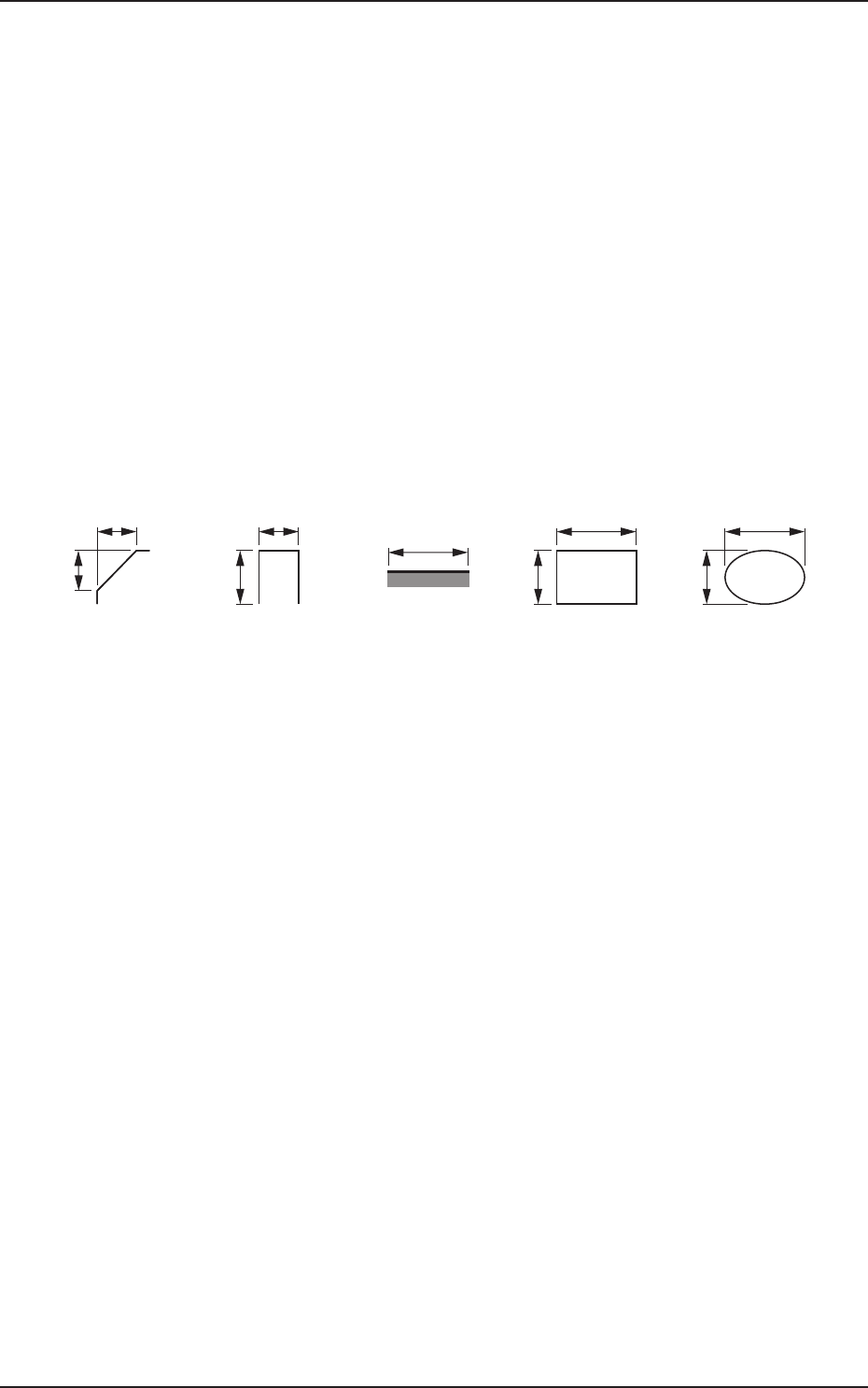

L 形 U 形 边缘 长方形 椭圆
W
H
F6B11
•
对象元件 : 适用于所有对象元件。
(1) 形状
选择识别部位的形状。
(2) 幅 ( 宽度 )[mm]
设定识别部位的宽度。
(3) 高度 [mm]
设定识别部位的高度。
6OM-1752
2-251305-001
2.2 (B01) 形状数据
(4) 方向 [
°
]
设定识别部位的方向 ( 角度 )。
方向图像如下 :
可以按 1°单位设定。
L形 U形 边缘
方向
0°
90°
180°
270°
长方形 椭圆
T6B13
