(3)包装规格
在元件 ID 的第 15、16 字符追加包装规格，如下所示。
元件 ID:
第 15 字符 :表示引脚在哪个方向。
L: 元件传送方向的左侧
R: 元件传送方向的右侧
F: 元件传送方向
B: 元件传送反方向
第 16 字符 :表示引脚数或粗细度。
1:1 个
2:2 个
3:3 个
B:粗引脚
例 :(a)TR1608-3B0SAN-
包装方向 L 侧有一个引脚时
(b)TR2915-4B0SAN-
包装方向 R 侧有一个粗引脚时
6OM-1752
3-10

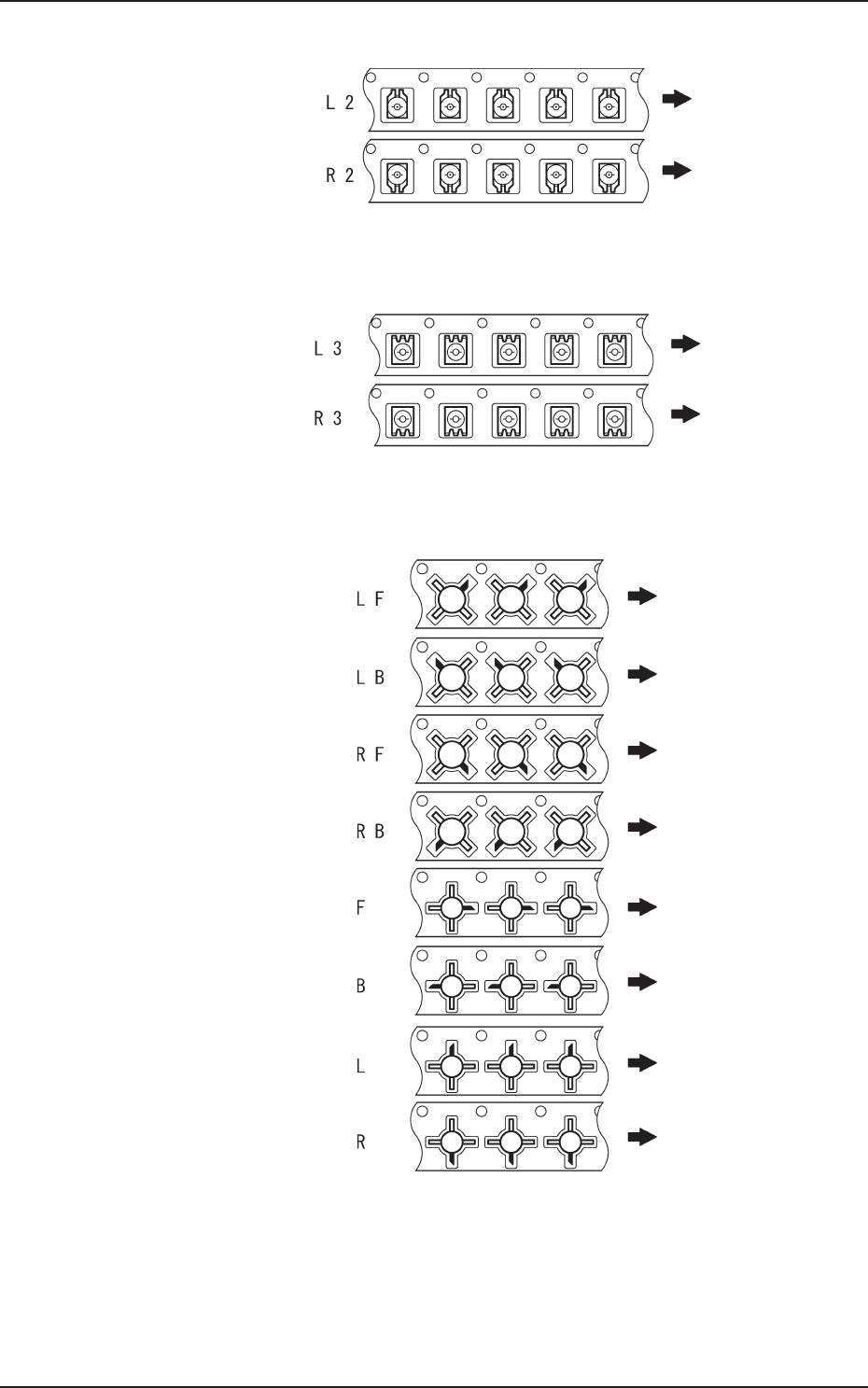

(4)包装规格示例
Note
图中的箭头表示元件传送方向。
3 端子的 TR、DI
F6C8
4端子的 TR、DI
F6C9
5端子的 TR、DI
F6C10
2端子的 DI
F6C11
PTR、CPTR、MPTR
F6C12
1305-001
3.1一般元件 (IC 除外 )
6OM-1752
3-111305-001
3.1一般元件 (IC 除外 )
半固定 VR( 一侧 2 端子 )
F6C13
半固定 VR、TC( 一侧 3 端子 )
F6C14
HEMT
F6C15
