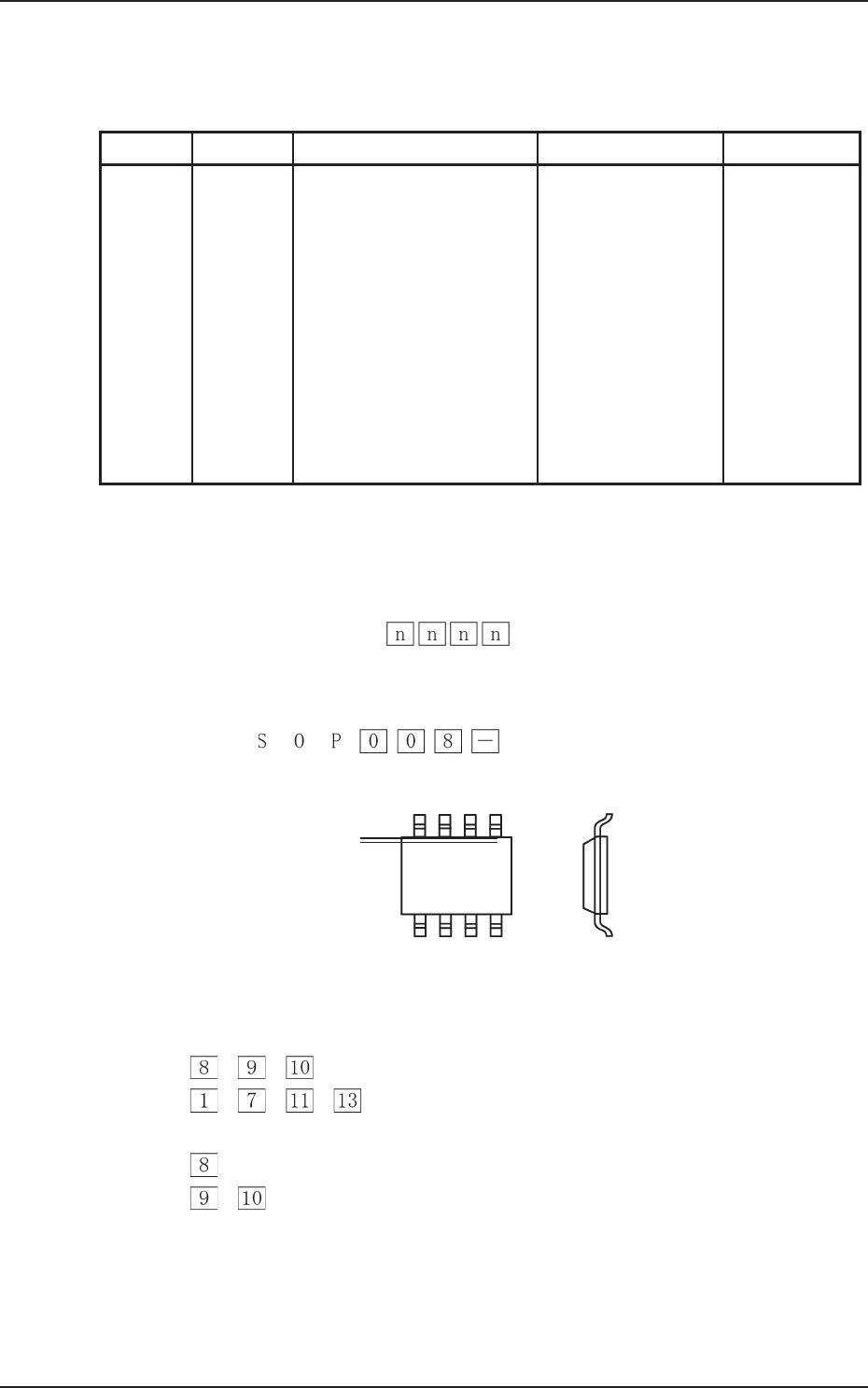

6OM-1752
3-131305-001
3.2IC 元件
元件名和元件缩写的对应表
元件 ID( 前 7 位 ) 的基本形
△表示引脚数。
元件种类 元件缩写 备 注 元件ID(前7位) 元件名
IC SOP
VSOP
HSOP
VHSOP(P)
SOJ
QFP
VQFP
HQFP
VHQF
PLCC
LCC
BGA
SOP△△△-
VSOP△△△
HSOP△△△
VHSO△△△
SOJ△△△-
QFP△△△-
VQFP△△△
HQFP△△△
VHQF△△△
PLCC△△△
LCC△△△-
BGA△△△-
SOP类型的IC
引脚间距1.0mm以下的SOP
带散热片SOP
带散热片VSOP
SOJ类型的IC
QFP类型的IC
间距不到0.65mm的QFP
带散热片QFP
带散热片VQFP
PLCC类型的IC
LCC类型的IC
BGA类型的IC
△:电极数
T6C4
(2)引脚数等
(2.1)引脚数
在元件缩写后面的
内设定有引脚数。
例 :SOP 时
引脚数
F6C17
3.2.2 序号
第 、 、 字符表示序号。
第
～ 、 ～ 字符全部相同，元件数据库的内容不同时进行识别的
编号。
第
字符 : 使用
“
A～Z
”
。
第
、 字符 : 使用
“
00 ～ 99
”
。
6OM-1752
3-141305-001
3.2 IC 元件
3.2.3 厂家名称的缩写
Reference
厂家名称用已设定的缩写表示，以便区分使用。
请参照 3.1.3 项的
“
厂家名称的缩写
”
内容。
3.2.4 包装规格
(1) 对象包装和元件
•
对象包装
纸带、粘带 ( 压纹带 )、料盘、塑料管
•
对象元件
请参照下表。
元件类型 元件缩写 元件名
IC
SOP SmallOutlinePackage 的 IC
VSOP 引脚间距 1mm 以下的 SOP
VHSOP 带散热片 VSOP
QFP QuadFlatPackage 的 IC
VQFP 引脚间距不到 0.65mm 的 QFP
PLCC PlasticLeadedChipCarrier 的 IC
BGA BallGridArray 的 IC
T6C5
6OM-1752
3-151305-001
3.2IC 元件
(2)包装规格
在元件 ID 的第 14、15、16 字符追加包装规格，如下所示。
元件 ID:
第 14 字符:表示料带宽度。
2:8mm B:44mm
3:12mm E:56mm
4:16mm J:72mm
6:24mm -:无
8:32mm
第 15 字符:表示传送间距。
2:8mm 8:32mm
3:12mm 9:36mm
4:16mm A:40mm
5:20mm B:44mm
6:24mm -:无
7:28mm
第 16 字符:表示元件供给种类。
P:纸带 (PAPER)
E:塑料带 (EMBOSSED)
T:粘带 ( 压纹带 )(TRAY)
S:塑料棒 (STICK)
例 :SOP008-B01TOS
 料带宽度为 24mm，元件传送间距为 12mm 的压纹编带规格时
