6OM-1752 2-105 (21) 有无元件判定 ( 传感器 ) 选择 “ 使用 ” 或 “ 不使用 ” 通过真空传感器的吸取良否判定。 Note 选定为 “ 使用吸嘴 ” 的吸嘴只要符合下表中任意一个条件时，就自动 被设定为 “ 不使用 ” 。 项目 条件 备注 吸嘴 ID FC** 机械卡盘吸嘴 FE** 机械卡盘吸嘴 吸取孔面积 不满 0.7854mm 2 吸取孔面积的合计 T6B32 (22) 贴装时气流 选择贴装时 “…
6OM-1752
2-104
(16) 速度数据 贴装减速 下降 2 距离 [mm]
选择
“
贴装减速下降 2设定
”
为
“
设定 ( 手动 )
”
时设定。
减速至
“
贴装减速下降 2
”
中指定的速度，设定超低速下降的距
离。
•
数据设定范围
1.00 ～ 5.00
吸嘴
元件
贴装减速 下降2 距离
贴装减速 下降2 反映
贴装减速 下降1 反映
通过线
(下通过线或上通过线)
F6B93
Note
贴装压入元件、插入元件时利用。
(17) 速度数据 贴装减速 上升 1[%]
设定根据在
“
贴装减速上升 1距离
”
中设定的位置上升时的
减速。
(18) 速度数据 贴装减速 上升 1 距离 [mm]
减速到在
“
贴装减速上升 1
”
中设定的速度，设定进行超低速上升的距
离。
(19) 速度数据 贴装减速 上升 [%]
设定根据在
“
贴装减速上升 1距离
”
中设定的位置上升时的
减速。
(20) 速度数据 吸嘴旋转 [%]
进行吸取元件时安装头旋转速度的减速。
1305-001
2.4 (D01) 控制数据
6OM-1752
2-105
(21) 有无元件判定 ( 传感器 )
选择
“
使用
”
或
“
不使用
”
通过真空传感器的吸取良否判定。
Note
选定为
“
使用吸嘴
”
的吸嘴只要符合下表中任意一个条件时，就自动
被设定为
“
不使用
”
。
项目 条件 备注
吸嘴 ID FC** 机械卡盘吸嘴
FE** 机械卡盘吸嘴
吸取孔面积 不满 0.7854mm
2
吸取孔面积的合计
T6B32
(22) 贴装时气流
选择贴装时
“
使用
”
或
“
不使用
”
气流。

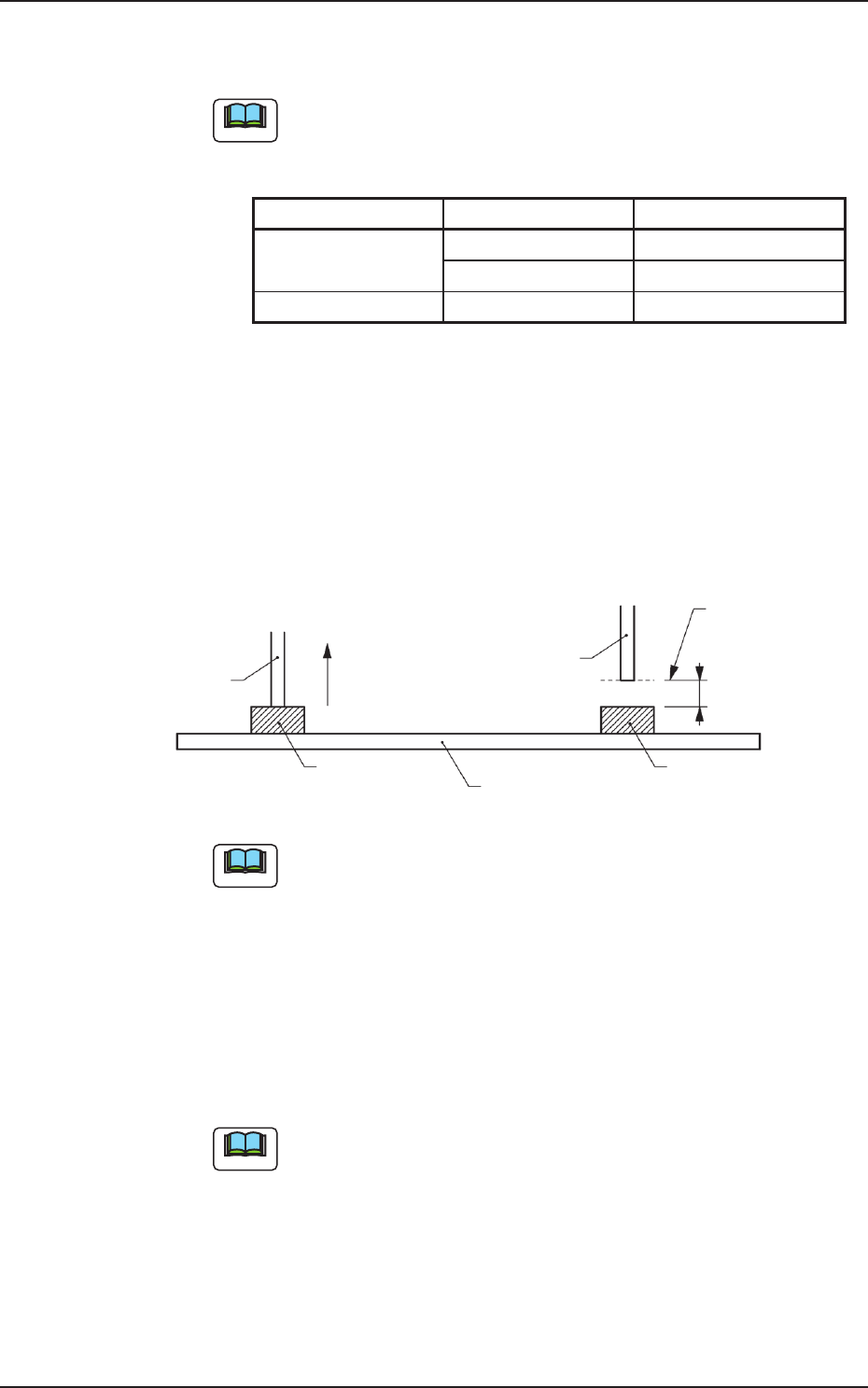

(23) 气流关闭时间 [mm]
设定关闭气流的位置。
0.0mm时 0.0mm以外时
吸嘴
即将上升时关闭
吸嘴
线路板
元件
元件
在此位置
关闭气流
气流关闭
时间
F6B94
Note
在有可能发生元件拾取时使用。
(24) 贴装时机
从以下选择在线路板上贴装元件时的动作方法。
自动 :装置自动对元件判断贴装时机。
限定元件 :贴装 0402、0603、1005R、1608R 元件时选择。
标准 :贴装
“
限定元件
”
以外的元件时选择。
特殊 ( 下限关断 ( 关闭 )) :吸嘴在贴装下限位置时关闭真空阀。
Note
选择
“
自动
”
时，没有适应
“
特殊 ( 下限关断 )
”
的情况。
1305-001
2.4 (D01) 控制数据
6OM-1752
2-106
(D01_03) 使用吸嘴 第 2 候补
(D01_04) 使用吸嘴 第 3 候补
设定无法使用第 1 候补中设定的吸嘴时使用的吸嘴。
Reference
各数据的说明请参照使用吸嘴第 1 候补。

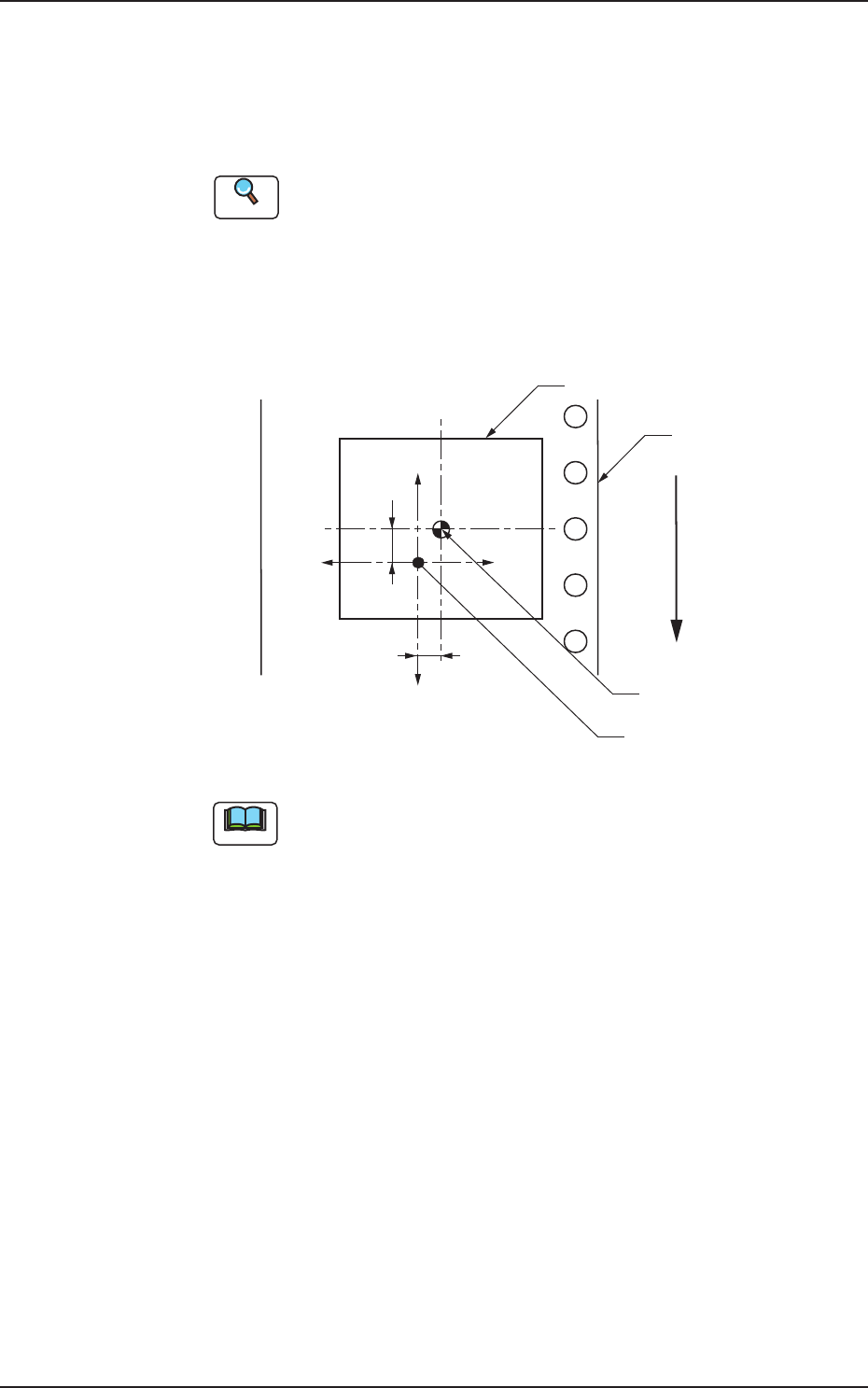

(D01_05) 元件位置补正 X、Y[mm]
将以料带基准位置为参照的元件中心位置按照以下坐标系进行设定。
正 (
+
)、负 (
−
) 方向通过以下坐标系决定。
元件
元
件
传
送
方
向
Y(-)
Y(+)
X(+)
X(-)
Y
元件中心位置
编带
料带基准位置
X
F6B95
Note
(a)每个 FdrNo.( 送料器编号 ) 都指定了吸取时的基准位置，但是
在该位置和编带内的元件中心位置有所偏离时用此数据进行修
正。
(b)设定的数据值在实际动作中有时会受控制上的制约。
1305-001
