6OM-1752
2-33

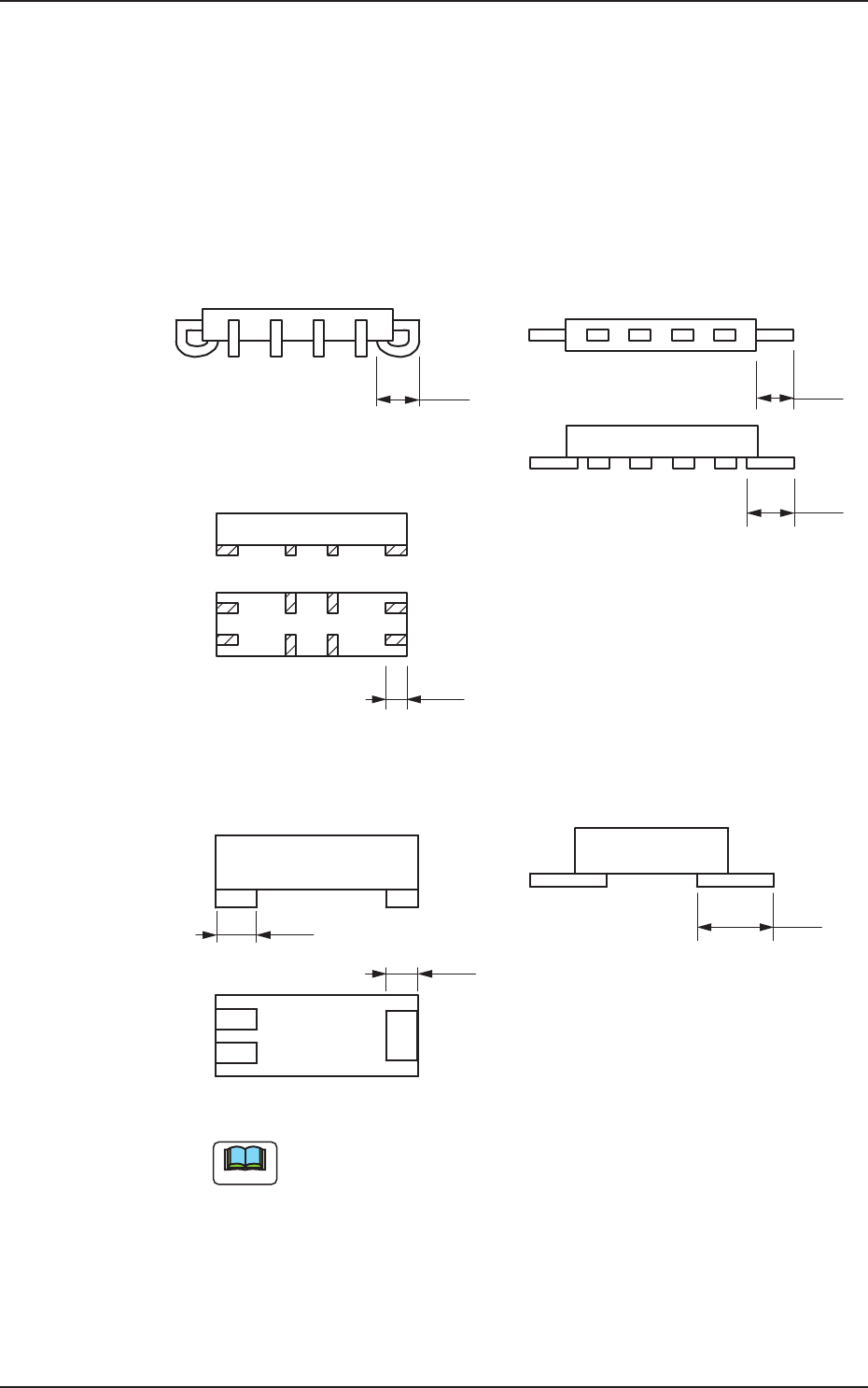

(4) 全长 [mm]
设定引脚的原始长度。
•
对象元件:IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
IC 元件
全长
全长
J形
直线型
全长
无引线
全长
全长
全长
电极
其他
全长
F6B24
Note
IC 元件只在
“
J形
”
、
“
直线型
”
、
“
无管脚 ( 无引线 )
”
时设定进行设定。
连接器或其他带引脚元件时，只在引脚类型为
“
电极
”
、
“
其它
”
时
设定。
1305-001
2.2 (B01) 形状数据
6OM-1752
2-34

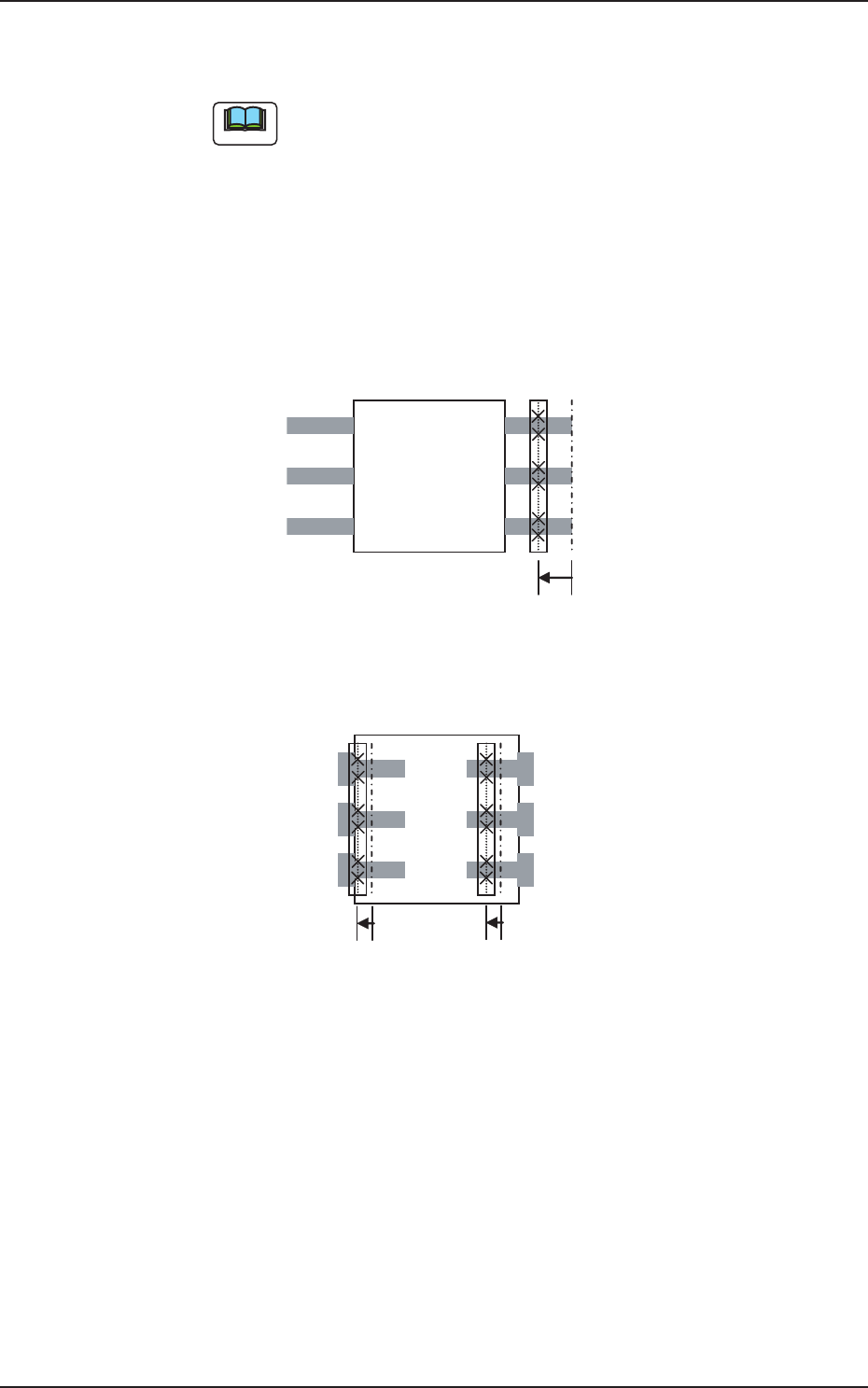

(5) 检测位置补正值 [mm]
检测位置的形状特殊时，变更检测位置设定。
Note
通常，引脚或电极的宽度方向的检测位置根据引脚类型或引脚类型的
检测位置自动被设定为适当的位置，但是，检测位置的形状特殊时，
可用此数据变更检测位置。
•
对象元件 :IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
IC 中引脚类型为鸥翼形、直线型时以及
连接器、其他带引脚中引脚类型为标准或其他时
检测位置补正值(-)
F6B25
IC 中引脚类型为 J 形时
检测位置补正值(+)
检测位置补正值(-)
F6B26
1305-001
2.2 (B01) 形状数据
6OM-1752
2-35

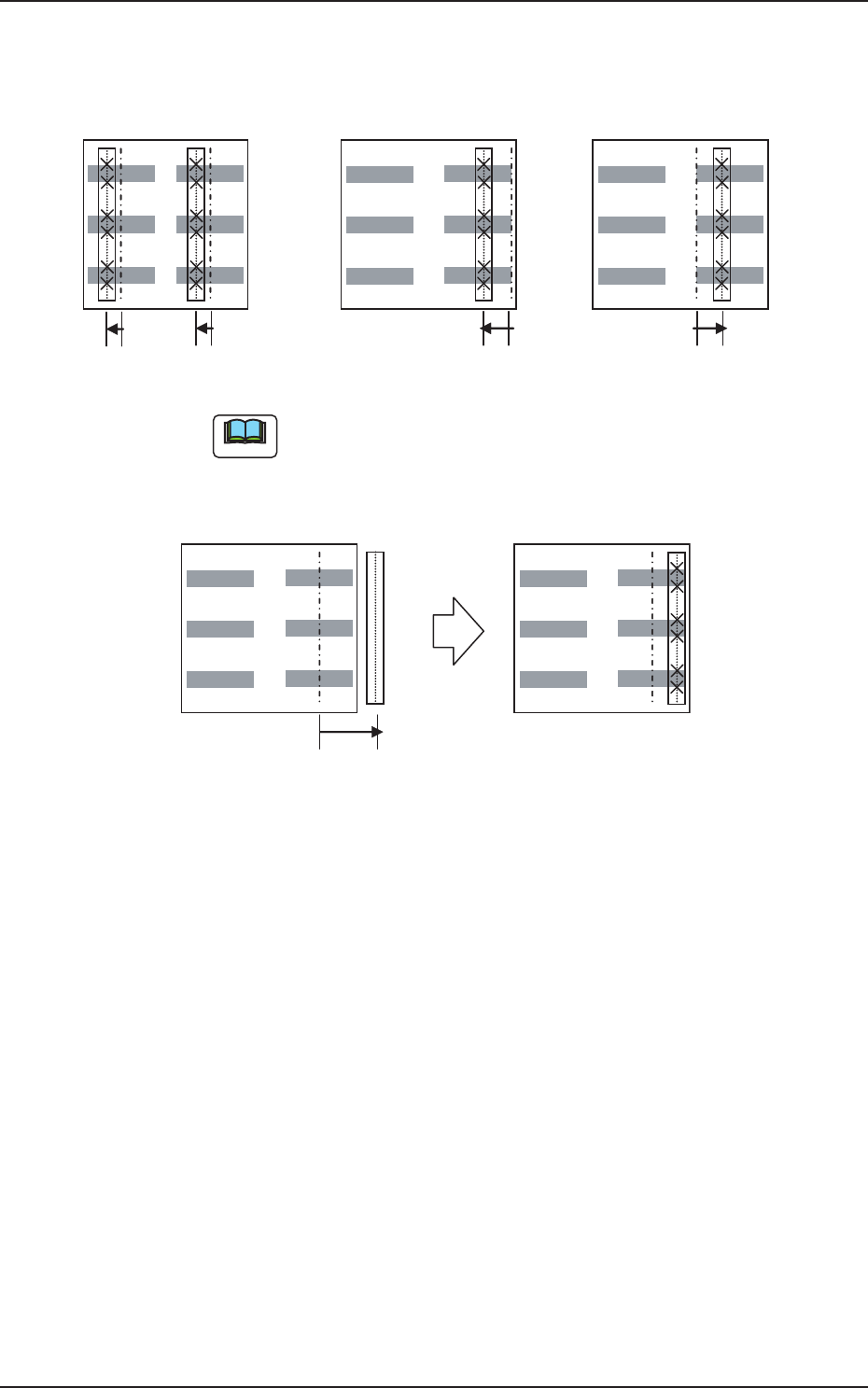

IC 中引脚类型为无引脚时以及
连接器、其他带引脚中引脚类型为电极时
检测位置补正值(+)
检测位置补正值(-)
检测位置补正值(-)
检测位置补正值(+)
v检测位置为中央时
v检测位置为外侧时
v检测位置为内侧时
F6B27
Note
指定了相对于引脚偏离的位置时，自动调整为没有偏离于引脚后设
定。
例:
检测位置补正值(+)
自动调整
F6B28
(6) 明暗
从以下选择识别部位对其周围的照射方式。
标准:反射识别中发暗照射、透过识别钟发亮照射时选择。
反向:反射识别中发亮照射、透过识别钟发暗照射时选择。
•
对象元件:IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
1305-001
2.2 (B01) 形状数据
