6OM-1752 2-68 1305-001 2.2 (B01) 形状数据 组编号 设定相同类型组的位置、数、间距、方向。 (1) 类型编号 表示类型编号。 (2) 位置 宽度方向、长度方向 [mm] 设定特殊组的位置。 从设定外形尺寸的基准位置设定位置坐标。 L 形 U 形 边缘 长方形 椭圆 F6B68 Note 坐标系如下。 ＋宽度方向 ＋长度方向 ＋宽度方向 ＋长度方向 ＋宽度方向 ＋长度方向 ＋宽度方向 ＋长度方向 F6B69
6OM-1752
2-67
(BO1_20) 元件图解数据
设定元件图解追加显示。
类型数 : 设定识别部位的类型数。
组数 : 设定识别部位的组数。
类型编号 : 表示类型号。
(1) 形状
选择识别部位的形状。
(2) 幅 ( 宽度 )[mm]
设定识别部位的宽度。
(3) 高度 [mm]
设定识别部位的高度。

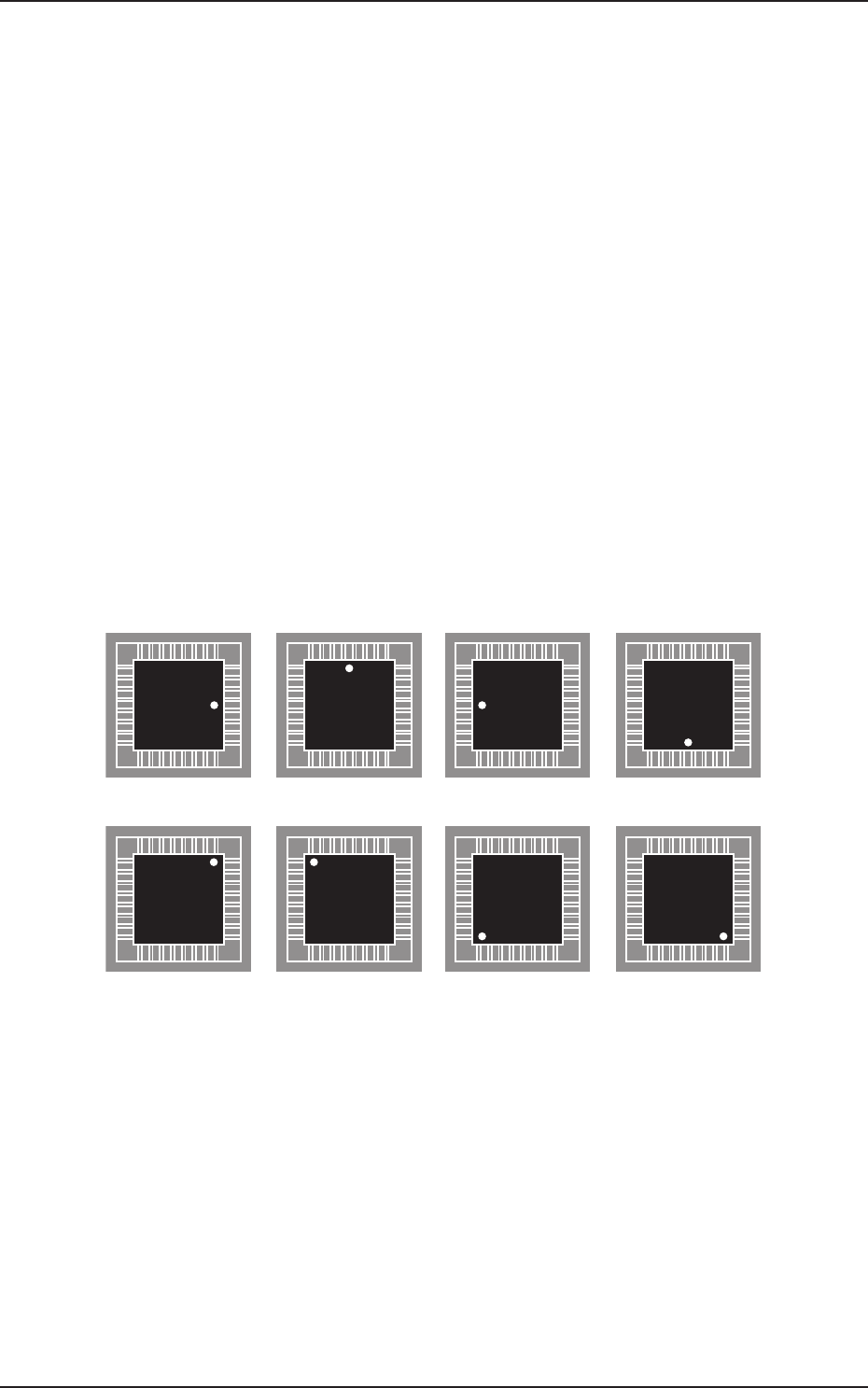

(4) 方向 [
°
]
设定识别部位的方向。
0: 左 1: 下2: 通常 3: 上
4: 左下 5: 右下6: 右上 7: 左上
F6B67
1305-001
2.2 (B01) 形状数据
6OM-1752
2-681305-001
2.2 (B01) 形状数据
组编号
设定相同类型组的位置、数、间距、方向。
(1) 类型编号
表示类型编号。

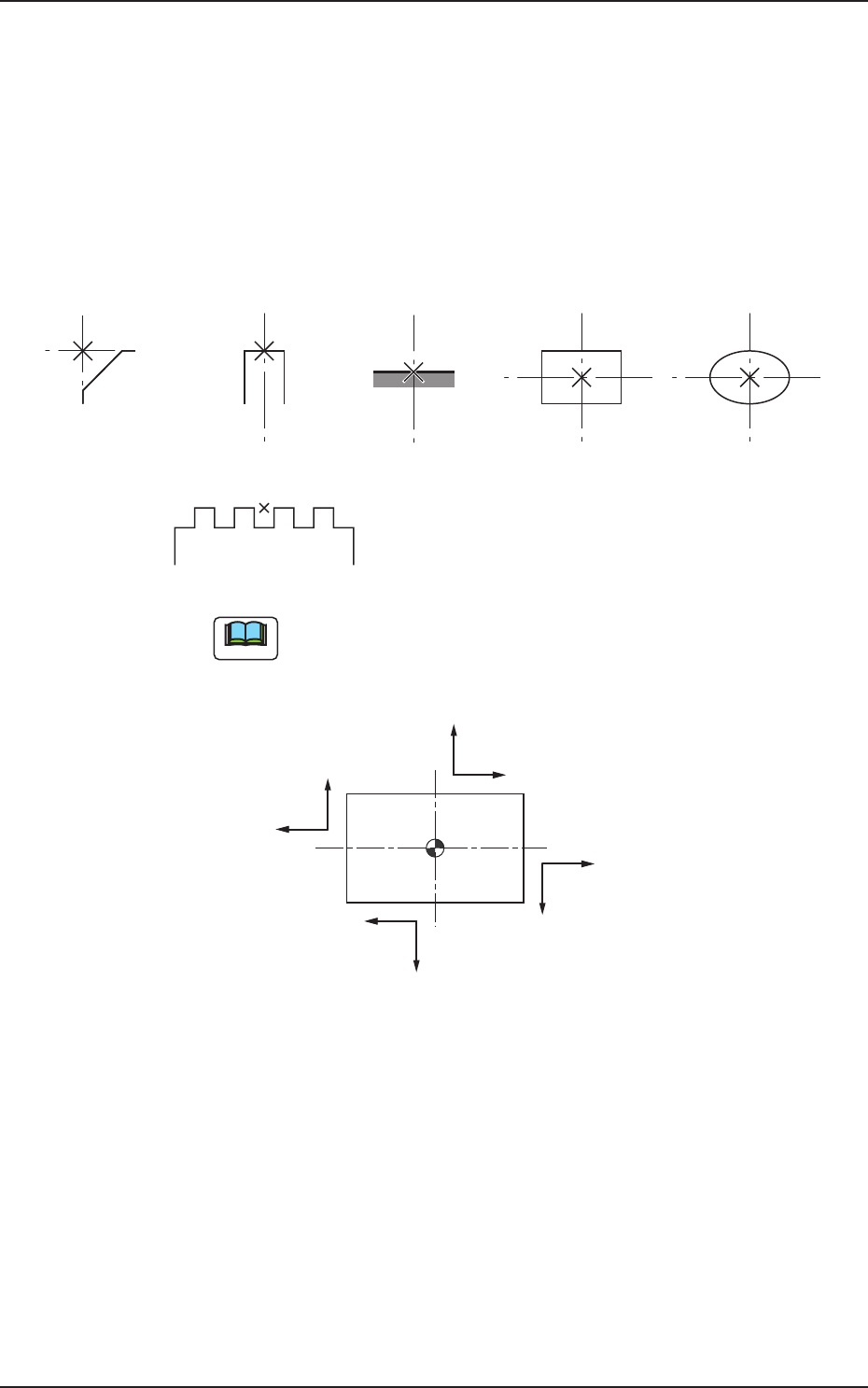

(2) 位置 宽度方向、长度方向 [mm]
设定特殊组的位置。
从设定外形尺寸的基准位置设定位置坐标。
L 形 U 形 边缘 长方形 椭圆
F6B68
Note
坐标系如下。
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
F6B69
6OM-1752
2-691305-001
2.2 (B01) 形状数据

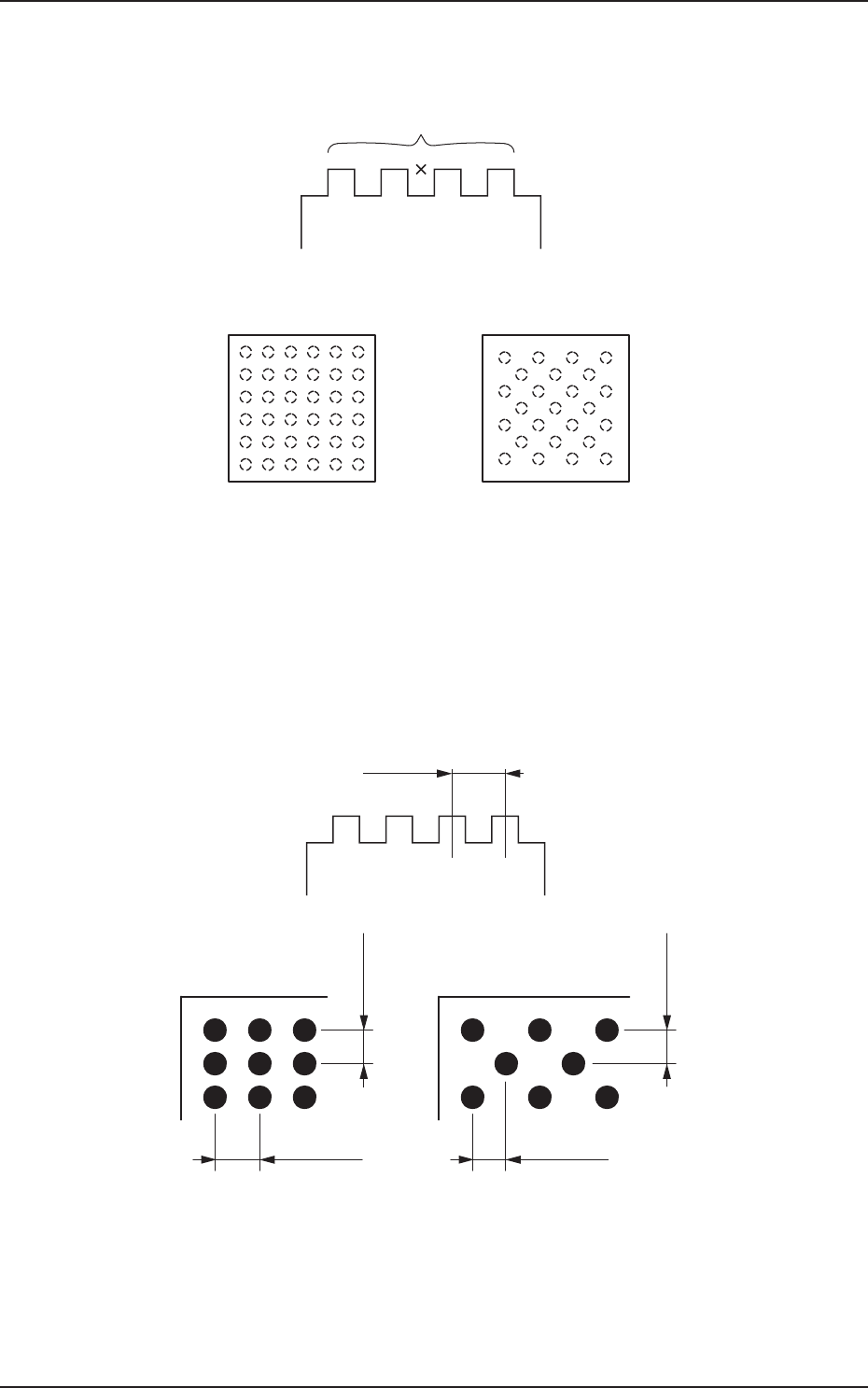

(3) 数 [ 条 ]
设定特殊组内的数量。
个数
元件
6
1 5432
6
5
4
3
2
1
6 7
1 5432
7
6
5
4
3
2
1
行
行
列列
6行6列 7行7列
标准或特制时 棋盘格或
反转棋盘格时
元件俯视图
F6B70
(4) 间距 [mm]
设定特殊组内的间距。
间距
元件
列间距
行间距
标准或特制时
棋盘格或反转棋盘格时
行间距
列间距
元件仰视图
F6B71
