6OM-1752 2-1 1 1 (D01_12) 贴装高度 [mm] 贴装元件时以元件贴装面为基准设定吸嘴下降高度。 吸嘴 度 高 装 贴 +) ( 度 高 装 贴 -) ( 元件 元件贴装面(基准) F6B100 Note (a) 贴装时的吸嘴下降高度取决于 “ 形状数据 ” 项的元件厚度 (t) 数 据，但是在故意改变贴装时的吸嘴下降高度的情况下，可用此数 据进行调整。 通常设定为能够吸取线路板下弯曲的值 ( 正值 )。…
6OM-1752
2-110

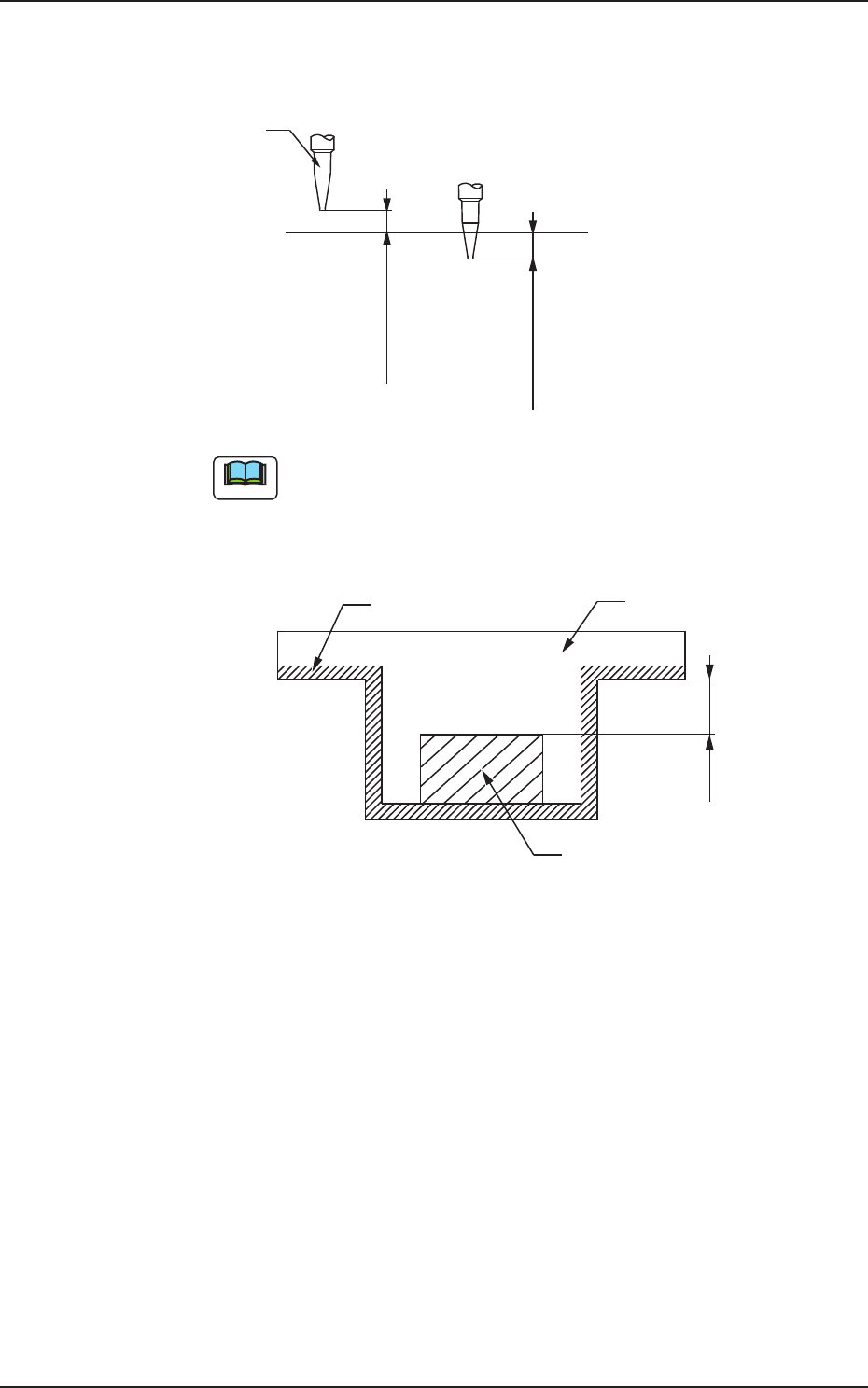

(D01_11) 吸取高度 [mm]
设定吸取元件时安装头下降高度的调整值。
吸嘴
元件吸取面(基准)
吸取高度(-)
吸取高度(+)
F6B98
Note
(a)要使吸取时的安装头下降高度比元件吸取面低时，设定
“
+
”
(正
方向 )。
(b)压纹带时，料带的深度和元件厚度产生间隙关系。
请使用该数据做为该间隙吸取用。
装料带
封口盖带
元件
间隙
F6B99
1305-001
2.4 (D01) 控制数据
6OM-1752
2-111
(D01_12) 贴装高度 [mm]
贴装元件时以元件贴装面为基准设定吸嘴下降高度。
吸嘴
度高装贴 +)(
度高装贴 -)(
元件
元件贴装面(基准)
F6B100
Note
(a)贴装时的吸嘴下降高度取决于
“
形状数据
”
项的元件厚度 (t) 数
据，但是在故意改变贴装时的吸嘴下降高度的情况下，可用此数
据进行调整。
通常设定为能够吸取线路板下弯曲的值 ( 正值 )。
(b)如想让贴装时的吸嘴下降高度低于元件贴装面时，设定
“
+
”
(正
值 )。
(c)设定的数据值在实际动作中有时会受控制上的制约。
(D01_13) 认识 ( 识别 ) 时间 [ 秒 ]
设定元件识别处理所需的标准时间。
•
数据设定范围
0.000～1.000
Note
(a)用于最优化处理中。
(b)设定为 [0.000] 时，将自动算出预想时间。
1305-001
2.4 (D01) 控制数据
6OM-1752
2-112
(D01_14) 料带传送减速 [%]
输入带式送料器传送速度的减速率。
(D01_15) 元件排出位置
因元件识别异常而无法进行贴装时，从以下选择元件排出位置。
自动 再利用传送带 排出箱
Note
(a)通常请选择
“
自动
”
。
(b)只有再利用传送带 ( 选项 ) 安装在装置时才可以选择
“
再利用传
送带
”
。
(D01_16) 贴装高度反馈
选择贴装高度反馈功能为
“
使用
”
或
“
不使用
”
。
此数据用于使用元件状态检出传感器调整元件贴装高度。
Note
(a)根据引脚的弯曲程度，有时必须更改元件贴装时推入量的设定。
推入量偏少时，由于粘附剂的影响，有时会发生贴装偏离。
(b)元件厚度和元件状态检出传感器的测定值有很大差异时，请适当
设定
“
元件厚度
”
数据和
“
贴装高度
”
数据。
1305-001
2.4 (D01) 控制数据
