6OM-1752
2-26

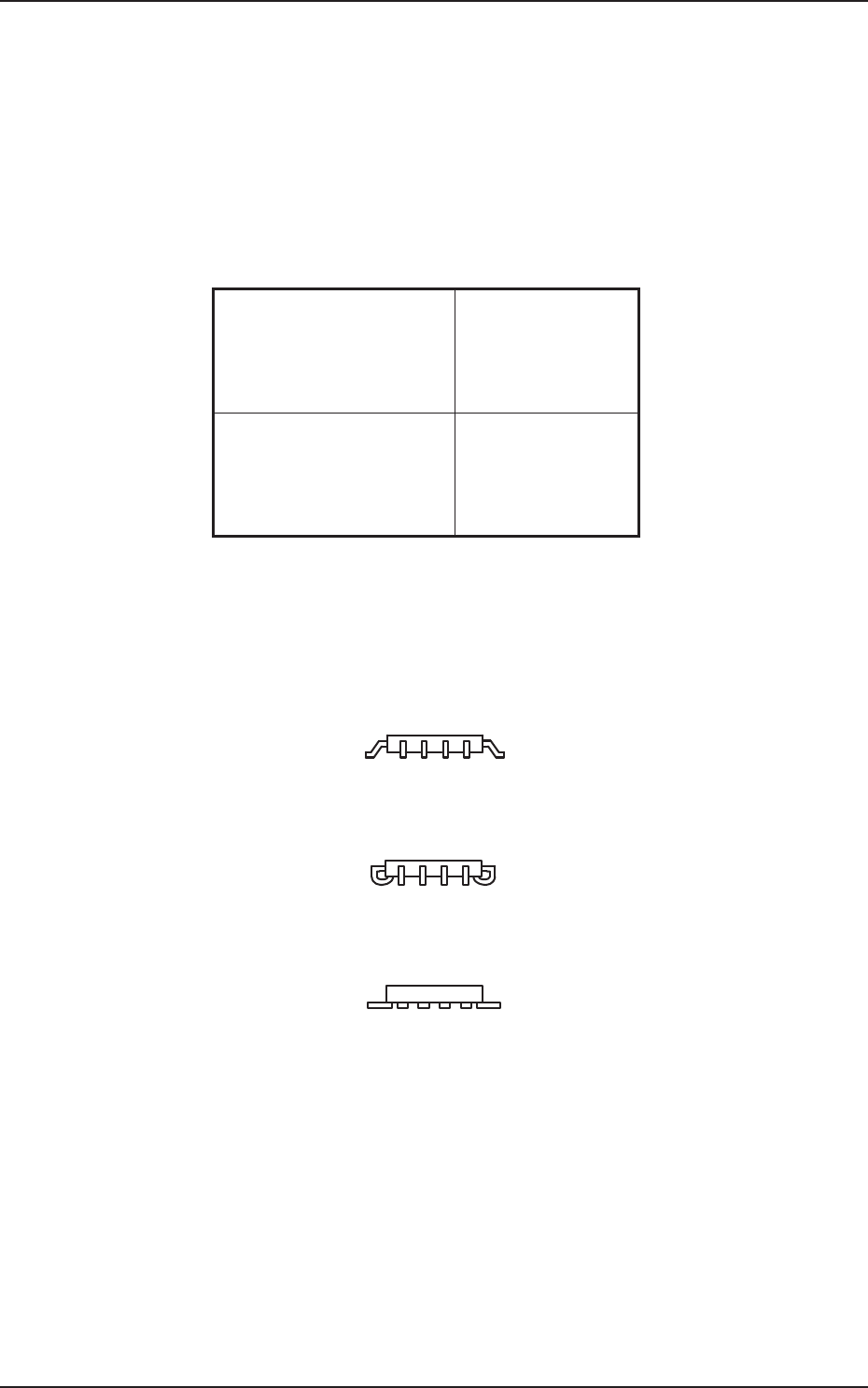

(B01_09) 管脚 ( 引脚 ) 数据
进行引脚的类型、引脚类型数、引脚组数等有关引脚全体的基本设定。
(1)类别
设定引脚的类别。
从以下选择。根据不同元件形状，选择项也会发生变化。
IC( 简单 )
IC( 复杂 )
弯曲形 ( 鸥翼型 )
J形
直线型
无管脚 ( 无引线 )
连接器 ( 简单 )
连接器 ( 复杂 )
其他带引脚 ( 简单 )
其他带引脚 ( 复杂 )
标准
电极
其它
T6B14
•
对象元件 :IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
鸥翼型 :SOP、QFP 元件等
F6B12
J 形 :SOJ、PLCC 元件等
F6B13
直线型 :引脚为直线的元件
F6B14
1305-001
2.2(B01) 形状数据
6OM-1752
2-27

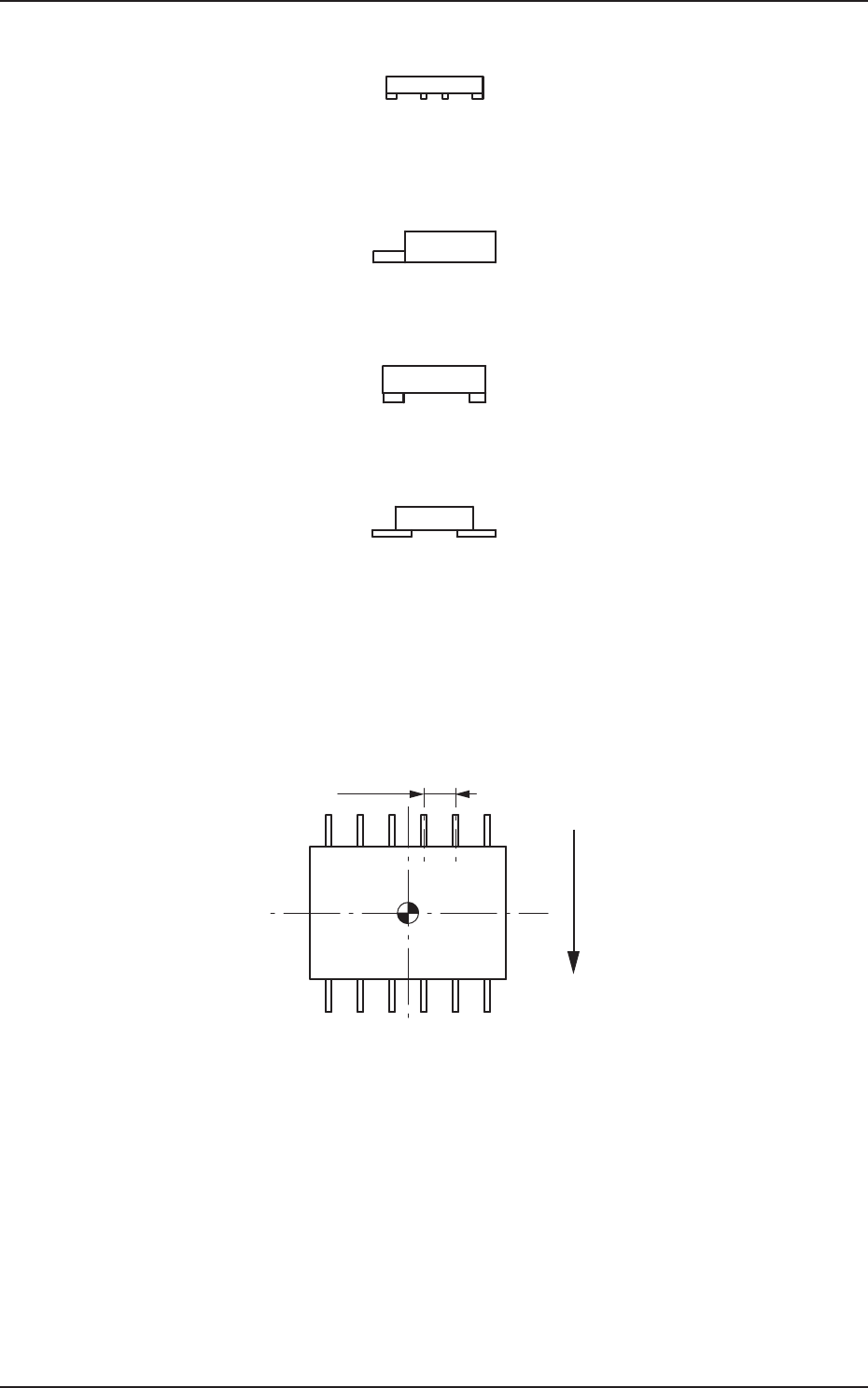

无引线 :引脚隐藏在元件底部的元件
F6B15
标准 :连接器、晶体管、二极管、开关、线圈等
一般带引脚元件
F6B16
电极 :钽、铝电解电容器等一般背面电极元件
F6B17
其他 :上述以外的特殊带引脚元件
F6B18
(2)间距 [mm]
设定引脚间距。
•
对象元件:IC( 简单 )、连接器 ( 简单 )、
其他带引脚 ( 简单 )
间距
元
件
传
送
方
向
F6B19
1305-001
2.2(B01) 形状数据
6OM-1752
2-28

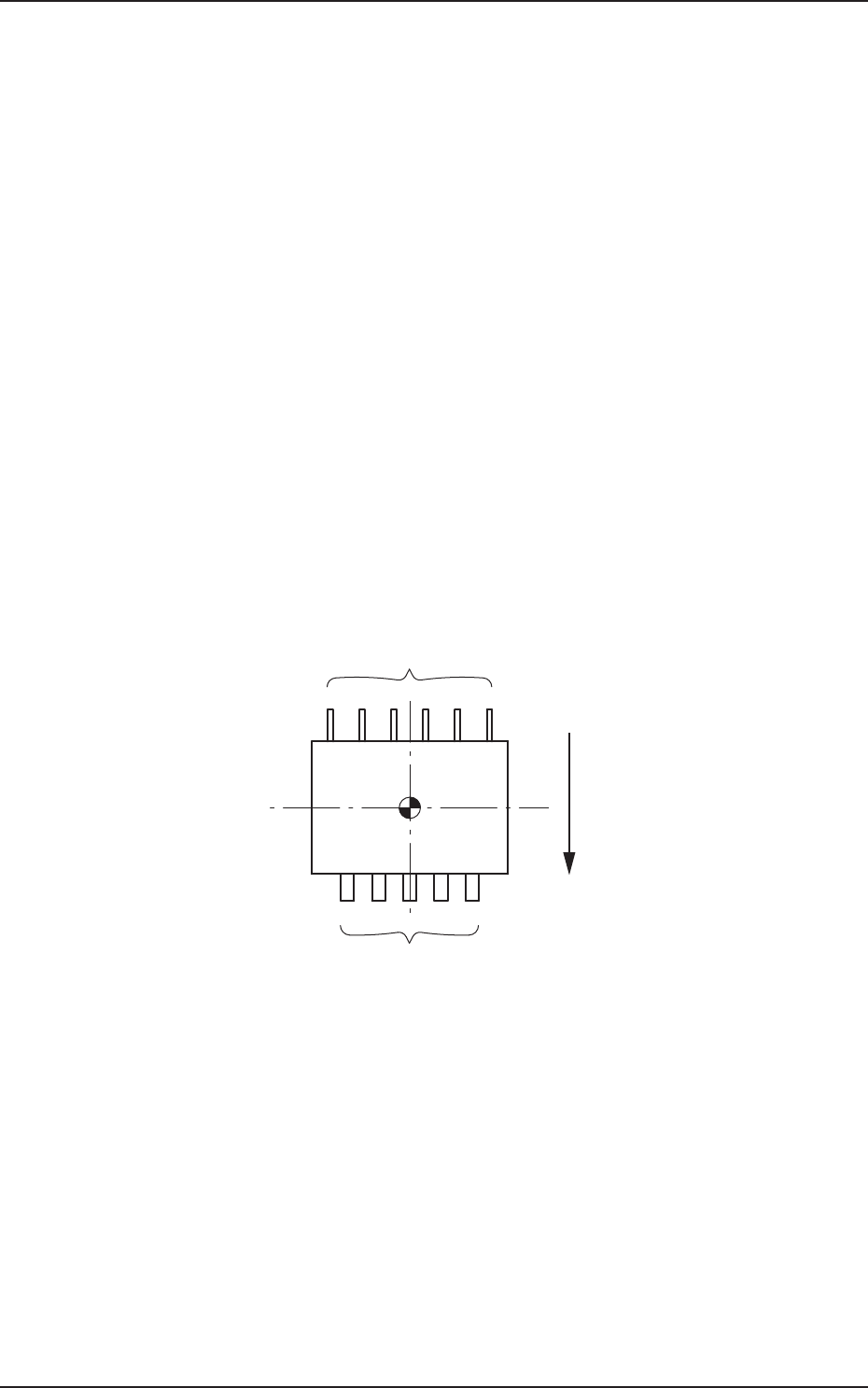

(3) 类型数
设定引脚类型数。
有多个宽度和长度不同的引脚时，设定引脚类型的数量。
只对该项目设定的引脚类型数设定引脚宽度、长度、全长、形状。
•
数据设定范围
1～4
•
对象元件 :IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
(4) 组数
设定引脚组 ( 引脚集合 ) 的数量。
•
数据设定范围
1～8
•
对象元件 :IC( 复杂 )、连接器 ( 复杂 )、
其他带引脚 ( 复杂 )
例 :引脚组数为 2 时
引脚组1
引脚组2
元
件
传
送
方
向
F6B20
1305-001
2.2 (B01) 形状数据
