6OM-1752 2-69 1305-001 2.2 (B01) 形状数据 (3) 数 [ 条 ] 设定特殊组内的数量。 个数 元件 6 1 5 4 3 2 6 5 4 3 2 1 6 7 1 5 4 3 2 7 6 5 4 3 2 1 行 行 列 列 6行6列 7行7列 标准或特制时 棋盘格或 反转棋盘格时 元件俯视图 F6B70 (4) 间距 [mm] 设定特殊组内的间距。 间距 元件 列间距 行间距 标准或特制时 棋盘格或反转棋盘…
6OM-1752
2-681305-001
2.2 (B01) 形状数据
组编号
设定相同类型组的位置、数、间距、方向。
(1) 类型编号
表示类型编号。
(2) 位置 宽度方向、长度方向 [mm]
设定特殊组的位置。
从设定外形尺寸的基准位置设定位置坐标。
L 形 U 形 边缘 长方形 椭圆
F6B68
Note
坐标系如下。
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
F6B69
6OM-1752
2-691305-001
2.2 (B01) 形状数据
(3) 数 [ 条 ]
设定特殊组内的数量。
个数
元件
6
1 5432
6
5
4
3
2
1
6 7
1 5432
7
6
5
4
3
2
1
行
行
列列
6行6列 7行7列
标准或特制时 棋盘格或
反转棋盘格时
元件俯视图
F6B70
(4) 间距 [mm]
设定特殊组内的间距。
间距
元件
列间距
行间距
标准或特制时
棋盘格或反转棋盘格时
行间距
列间距
元件仰视图
F6B71
6OM-1752
2-70

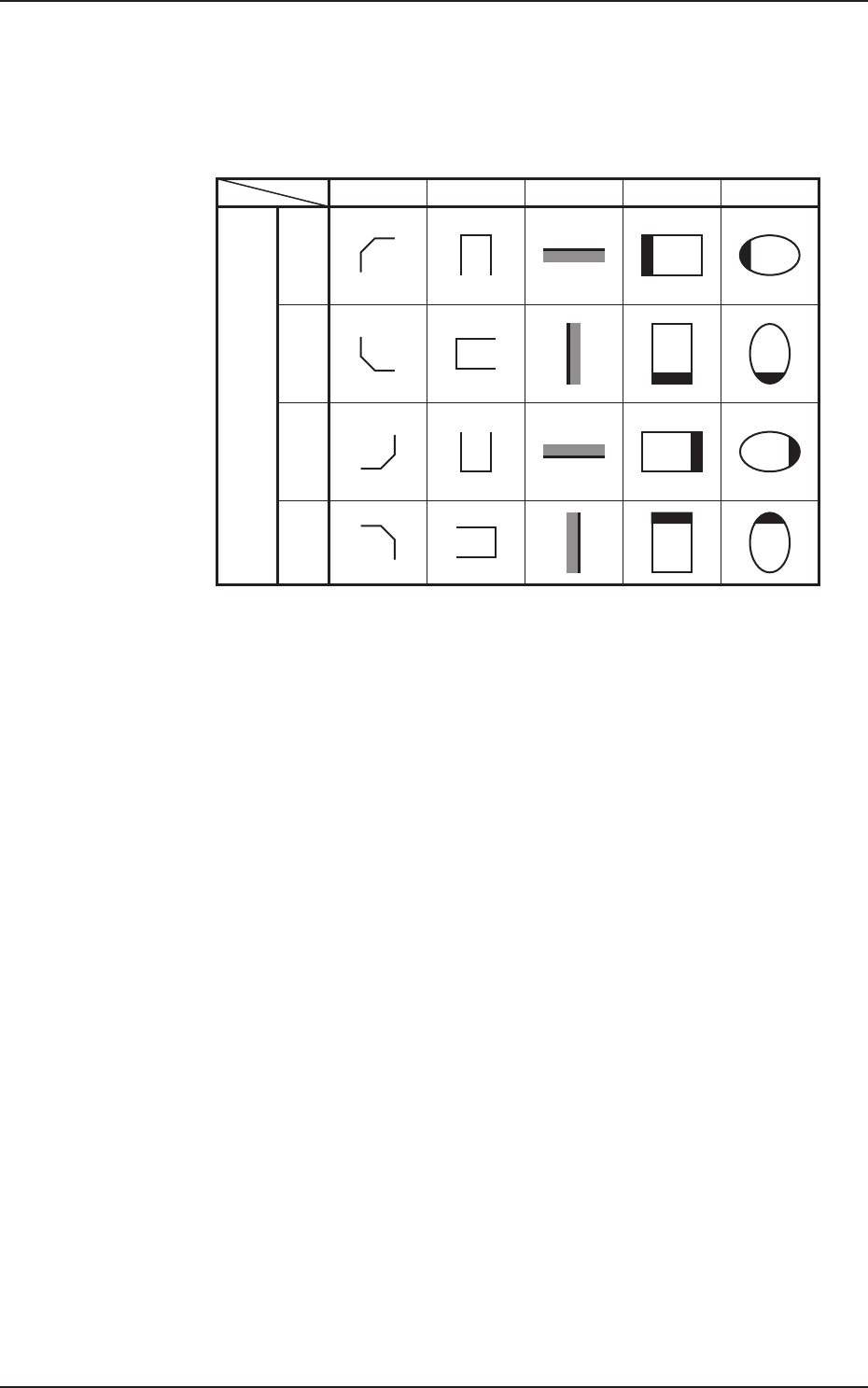

(5) 方向 [
°
]
设定特殊组的方向 ( 角度 )。
方向图像如下 :
可以按 1°单位设定。
L形 U形 边缘
方向
0°
90°
180°
270°
长方形 椭圆
T6B23
1305-001
2.2 (B01) 形状数据
