6OM-1752 2-66 (3) 数[ 条 ] 设定特殊组内的数。 个数 元件 F6B65 (4) 间距 [mm] 设定特殊组内的间距。 间距 元件 F6B66 (5) 方向 [ ° ] 设定特殊组的方向 ( 角度 )。 方向图像如下 : 可以按 1°单位设定。 L 形 U 形 边缘 方向 0° 90° 180° 270° 长方形 椭圆 T6B22 1305-001 2.2 (B01) 形状数据
6OM-1752
2-65
(BO1_19) 组编号
设定相同特殊类型组的位置、数、间距、方向。
•
对象元件 : 特殊
(1) 类型编号
设定对应该特殊组的特殊类型数据编号。
(2) 位置 宽度方向、长度方向 [mm]
设定特殊组的位置。
从设定外形尺寸的基准位置设定位置坐标。
L 形 U 形 边缘 长方形 椭圆
F6B63
Note

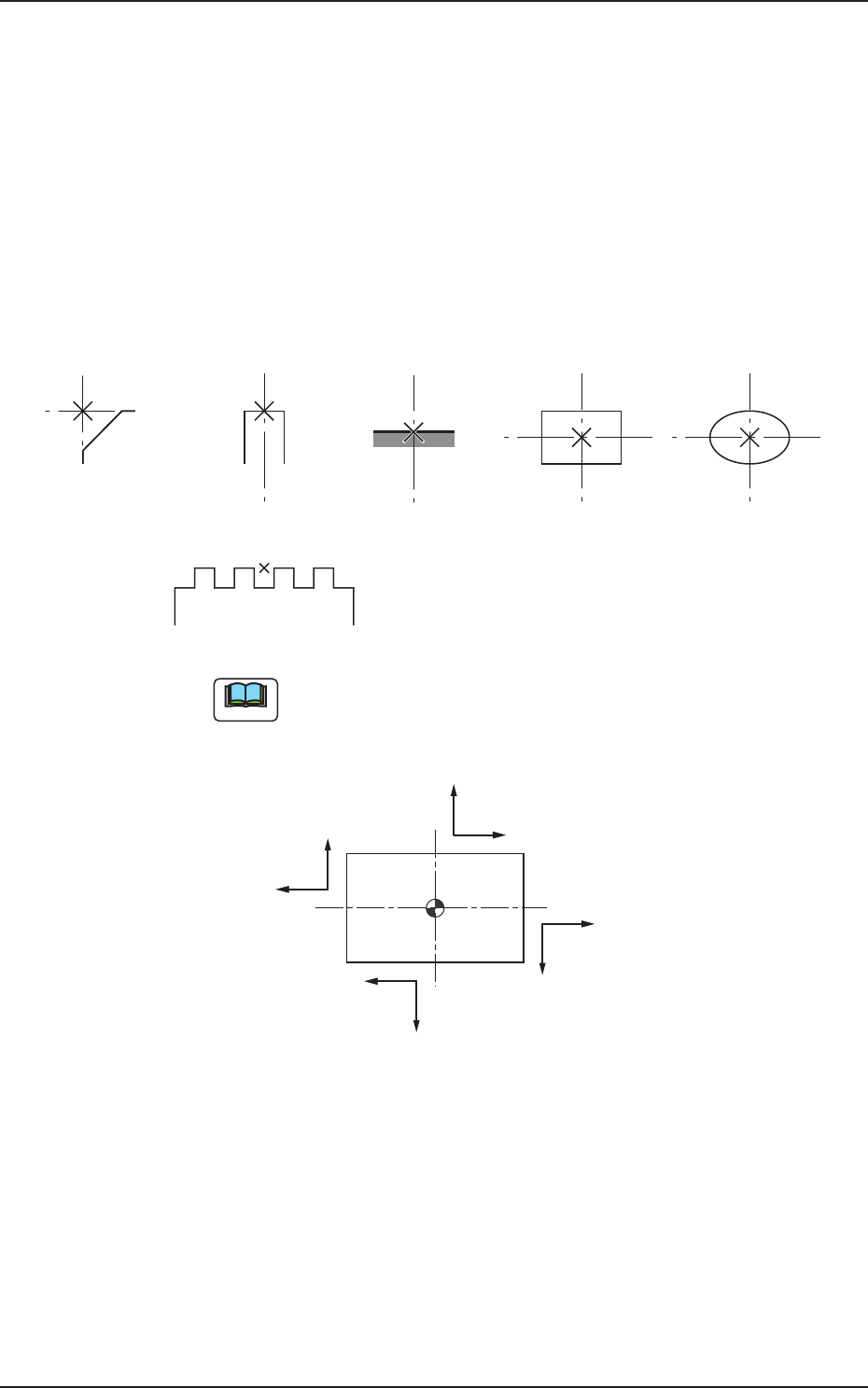

坐标系如下。
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
F6B64
1305-001
2.2 (B01) 形状数据
6OM-1752
2-66
(3) 数[条 ]
设定特殊组内的数。
个数
元件
F6B65
(4) 间距 [mm]
设定特殊组内的间距。
间距
元件
F6B66
(5) 方向 [
°
]
设定特殊组的方向 ( 角度 )。
方向图像如下 :
可以按 1°单位设定。
L形 U形 边缘
方向
0°
90°
180°
270°
长方形 椭圆
T6B22
1305-001
2.2 (B01) 形状数据
6OM-1752
2-67
(BO1_20) 元件图解数据
设定元件图解追加显示。
类型数 : 设定识别部位的类型数。
组数 : 设定识别部位的组数。
类型编号 : 表示类型号。
(1) 形状
选择识别部位的形状。
(2) 幅 ( 宽度 )[mm]
设定识别部位的宽度。
(3) 高度 [mm]
设定识别部位的高度。
(4) 方向 [
°
]
设定识别部位的方向。
0: 左 1: 下2: 通常 3: 上
4: 左下 5: 右下6: 右上 7: 左上
F6B67
1305-001
2.2 (B01) 形状数据
