6OM-1752
3-41305-001
3.1一般元件 (IC 除外 )
(2)元件尺寸、元件厚度、厂家编号、引脚数

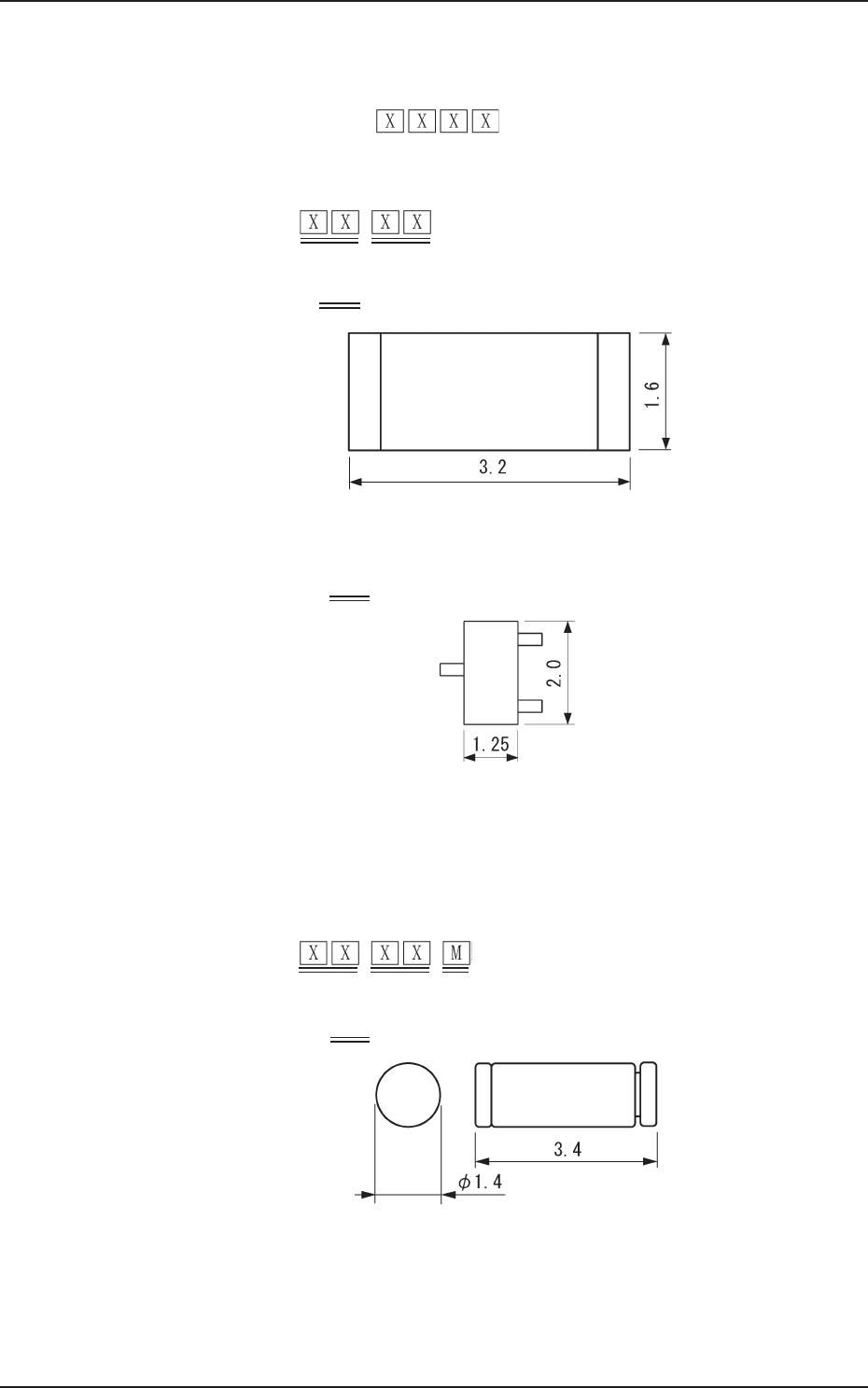

(2.1)元件尺寸
在元件缩写后面的
内设定有元件尺寸。
例 :(a)非圆筒元件
元件长边为
“
a
”
，短边为
“
b
”
。
a b
以电容器
“
C3216T07B0---
”
为例
单位 :mm
F6C2
以晶体管
“
TR2012-3B0SAN-L1
”
为例
单位 :mm
F6C3
(b)圆筒元件
元件长边为
“
c
”
，直径为
“
d
”
，圆筒的标记为
“
M
”
。
c d 印
以二极管
“
DI3414M
”
为例
单位 :mm
F6C4
6OM-1752
3-51305-001
3.1一般元件 (IC 除外 )
(2.2)元件厚度
用 2 位表示元件厚度。
例 :方形电容器
C3216T
元件厚度
单位 :mm
F6C5
(2.3)厂家编号
有的元件用数位表示厂家编号。
Note

元件尺寸 X 和 Y 中有一个超过 10mm 时，在 4 ～ 6 位范围内被
设定。
例 :功率晶体管 ( 厂家编号 :T0-220)
厂家编号
6OM-1752
3-61305-001
3.1一般元件 (IC 除外 )
(2.4)引脚数
有的元件用数位表示引脚数。
例 :晶体管
TR2012-3B0SAN
引脚数
单位 :mm
F6C6
3.1.2 序号
第 、 字符表示序号。
第
～ 、 ～ 字符全部相同，元件数据库中间不同时进行识别的编号。
第
字符 : 使用
“
A～Z
”
。
第
字符 : 使用
“
0～9
”
。
