6OM-1752
2-121
(E01_05) 多段供料器数据
Note
在元件供给数据种类中，选择了
“
多段供料器
”
时进行设定。

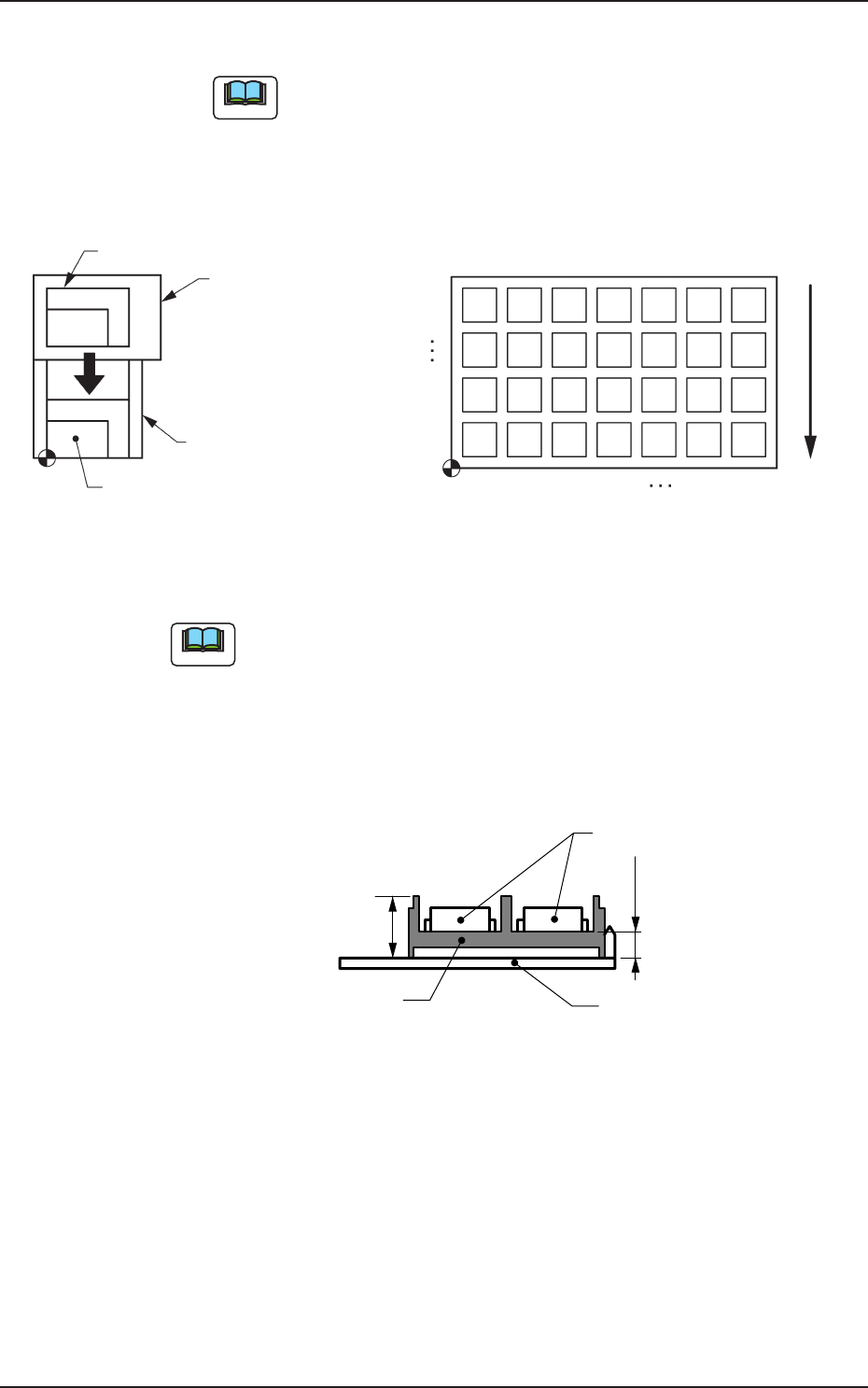

(1) 矩阵 X、Y
设定料盘矩阵的 X 方向的数、Y 方向的数。
托盘
多段供料器
料盘拉钩
料盘
Y方向(行)
元
件
传
送
方
向
X方向(列)
料盘俯视图
99
2
1
99
2
1
3
F6B105
Note
吸取顺序为阵列中的 (1，1)、(1，2)、(1，3)、…、(2，1)、
(2，2)、…顺序。
(2) 高度 h、H[mm]
H :设定料盘下面到料盘上面的高度。
h :设定料盘下面到料盘的元件收纳面的高度。
元件
托盘
料盘
侧面图
高度h
高度H
F6B106
1305-001
2.5 (E01) 供给数据
6OM-1752
2-122

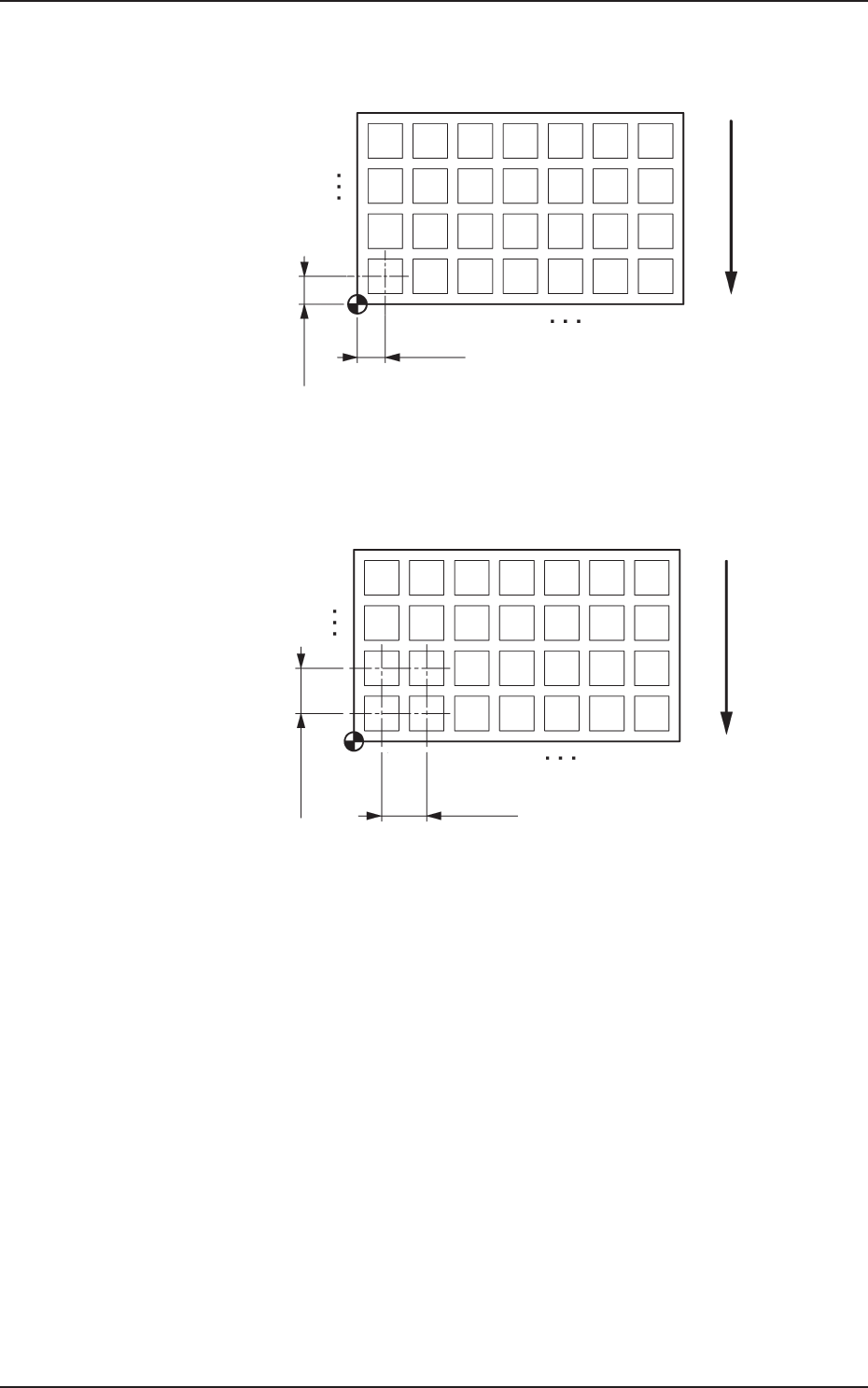

(3) 侧面长度 X、Y[mm]
设定离 (X,Y)=(1,1) 的元件收纳部中心的尺寸。
Y方向
元
件
传
送
方
向
X方向
料盘俯视图
99
2
1
99
2
1
3
侧长Y
侧长X
F6B107
(4) 间隔 ( 间距 )X、Y[mm]
设定料盘阵列之间 ( 元件收纳部中心之间 ) 尺寸。
Y方向
元
件
传
送
方
向
X方向
99
2
1
992
1
3
间距Y
间距X
料盘俯视图
F6B108
1305-001
2.5 (E01) 供给数据
6OM-1752
2-123
(5) 搬送速度
从以下选择从料箱拉出料盘拉钩及托盘收纳动作时的料盘拉钩轴搬送
速度的减速。
无减速 10% 减速 20% 减速 30% 减速 40% 减速
50% 减速 60% 减速 70% 减速 80% 减速 90% 减速
Note
动作时在料盘内有可能发生元件偏离时，请适当设定。
(6) 升降机速度 ( 料箱 )
从以下选择料箱升降机上下速度的减速。
无减速 10% 减速 20% 减速 30% 减速 40% 减速
50% 减速 60% 减速 70% 减速 80% 减速 90% 减速
Note
(a)动作时在料盘内有可能发生元件偏离时，请适当设定。
(b)实际运行中，按照料箱内种类群中最大的减速指定驱动。
(c)使用往返式料盘时，在 (E01_04)Shuttle( 往返式 ) 供料器数据
的 (2) 升降机速度 ( 托盘 ) 进行设定。
(7) 矩阵缺少 设定
预约数据。
