Ｒｅｖ．1.00c
安装要领书
3-5. 基板的传送
请取下传送轨端部的气泡包装材料。

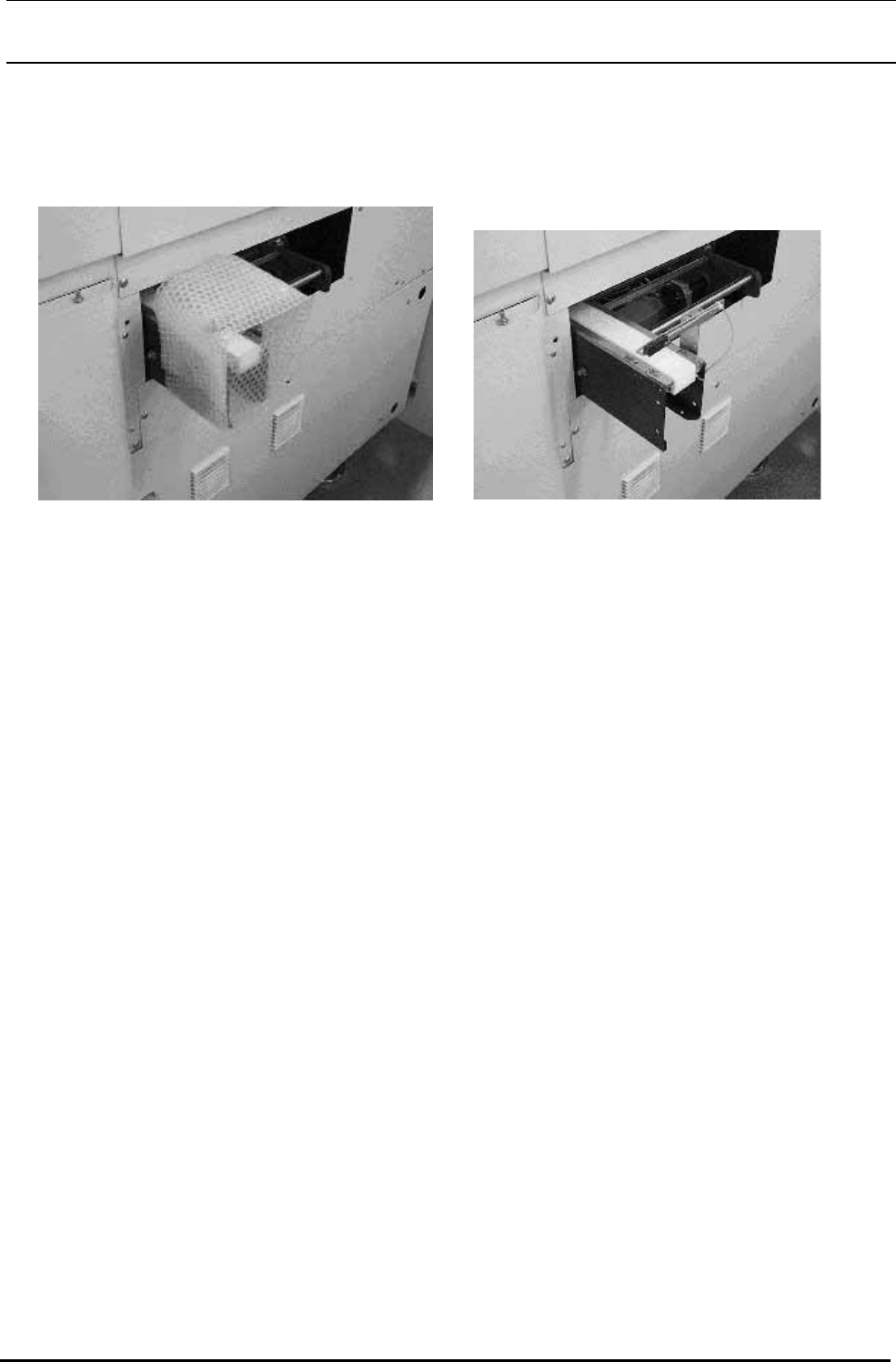

图 3-5-1
图 3-5-2
7
Ｒｅｖ．1.00c
安装要领书
4. 基板传送高度和水平的调整
4-1. 水平调整
１） 卸下电气部护罩，松开内六角螺栓（3
颗）及调节螺母。（确认调节器脚应可
以自由移动。）
２） 按①→③→②→④→①→的顺序可以
很容易地提升调节器的高度。
３） 调整前后方向的水平。把水平仪设定成
点线状态，然后上下调节调节器①②、
③④，调整为包装中装的水平设定表值
±1 的刻度以内。
※仅在基板尺寸 L 时，把左侧的水平仪放
在调节器板 L 上。(参照图 4-1-3)
传送高度
国内规格：Ｈ＝９００ｍｍ
出口规格：Ｈ＝根据用户
４） 调整左右方向的水平。把水
平仪设定为实线状态，上下
调整调节器①④、②③，调
整为包装内装的水平设定
表值±1 刻度以内。
５） 反复 3、4 的作业，把底条
安装面向的水平调整为规
格以内。
（使用的水平仪
１Ｄｉｖ＝０．０５ｍｍ／Ｍ）
从下放看主机

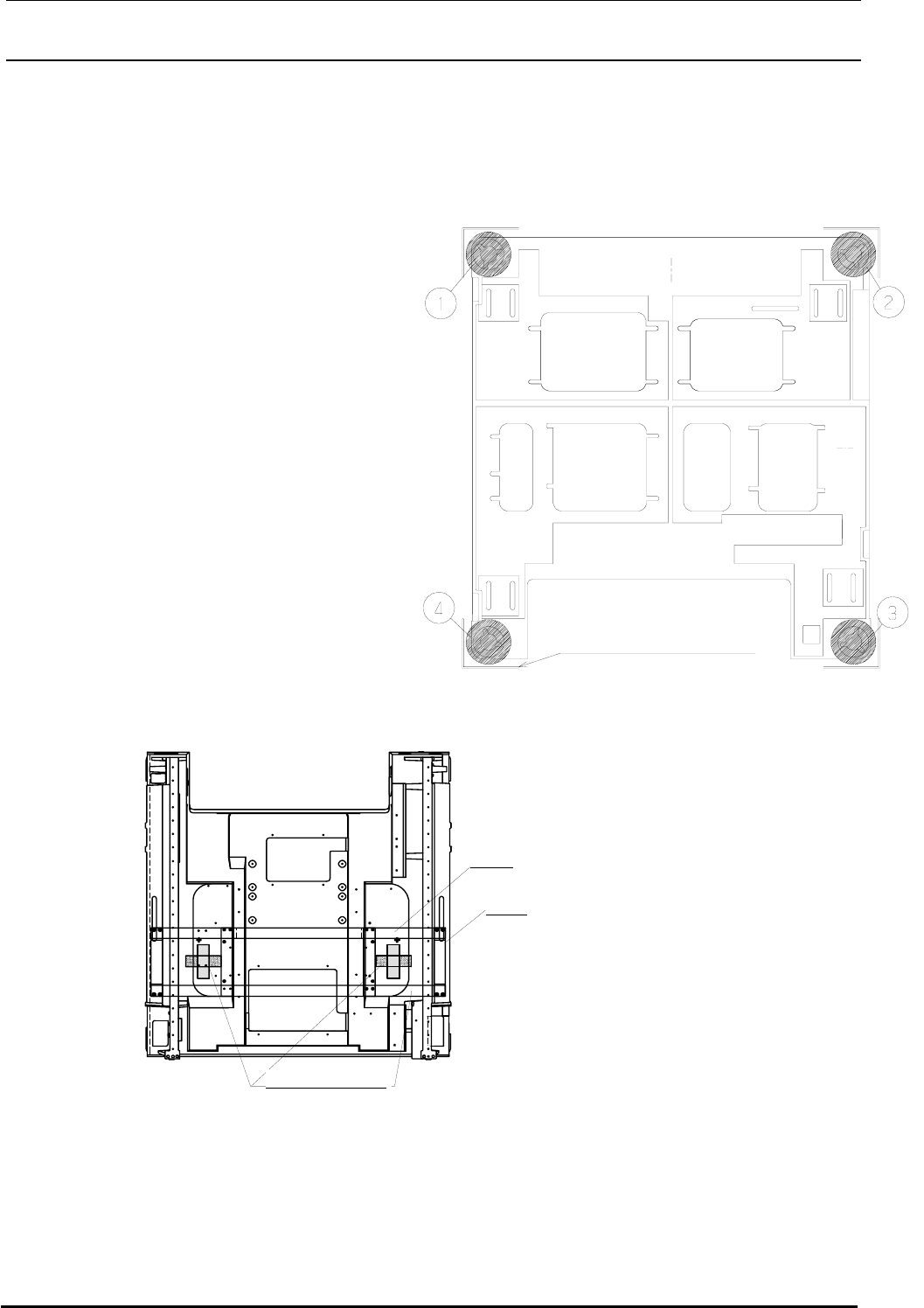

图 4-1-1
角蓋（４部位）
图 4-1-2
水平仪 底条F
底条S
底条R
６） 锁定调节器螺母。此时，请确认在锁定状态下书评应在设定值±1 刻度以内。
8
Ｒｅｖ．1.00c
安装要领书
７） 固定调节器的六角孔螺栓 A(3 根)。

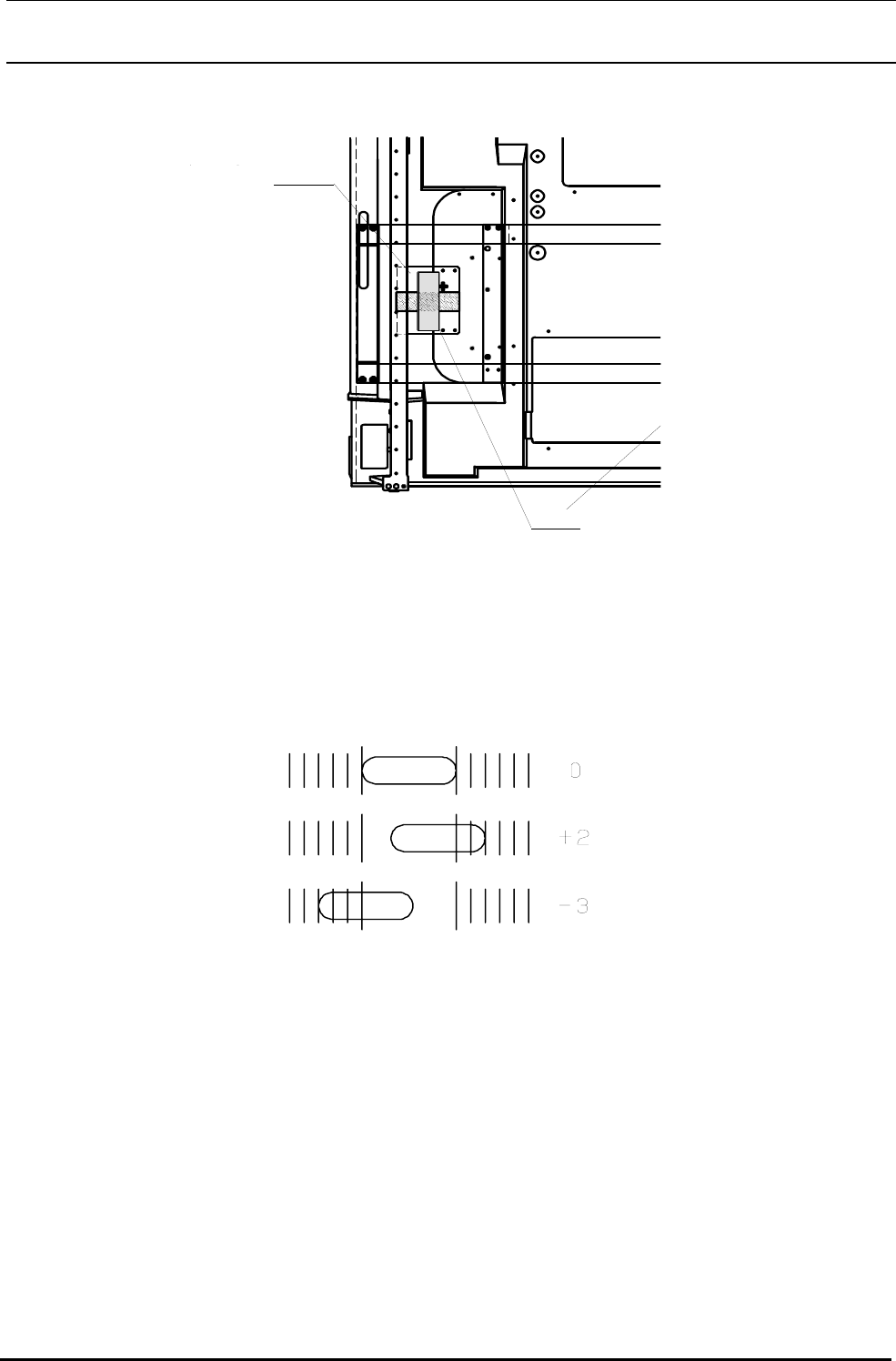

图 4-1-3
调节板L
水平仪
图 4-1-4
水平仪刻度(设定值)的看法
9
