Ｒｅｖ．1.00c 安装要领书 6. 贴装头装置 6-1. 取下包装材料 请取下包着空气盖、贴装头下部的防锈纸 ( 王子制纸公司制「 KS-VC1 防锈纸 u-35ss-1( 塑料用 ) 」、装 在 OCC 的下部的干燥剂。 图 6-1 取下贴装头部的包装材料 干燥剂 干燥剂 防锈纸 12
Ｒｅｖ．1.00c
安装要领书
5. XY 装置关系
5-1. 取下 X 轴框架
取下固定 X 轴框架的 Y 轴固定板和安装注意标签。
Y
轴固定板
X轴止动器
（前侧）
X轴框架端头
注意标牌
图 5-１
※左右的 X 框架端头均进行调整。
请把 X 轴框架固定到靠进机械前侧。
最后请确认 X 轴的前后移动动作。

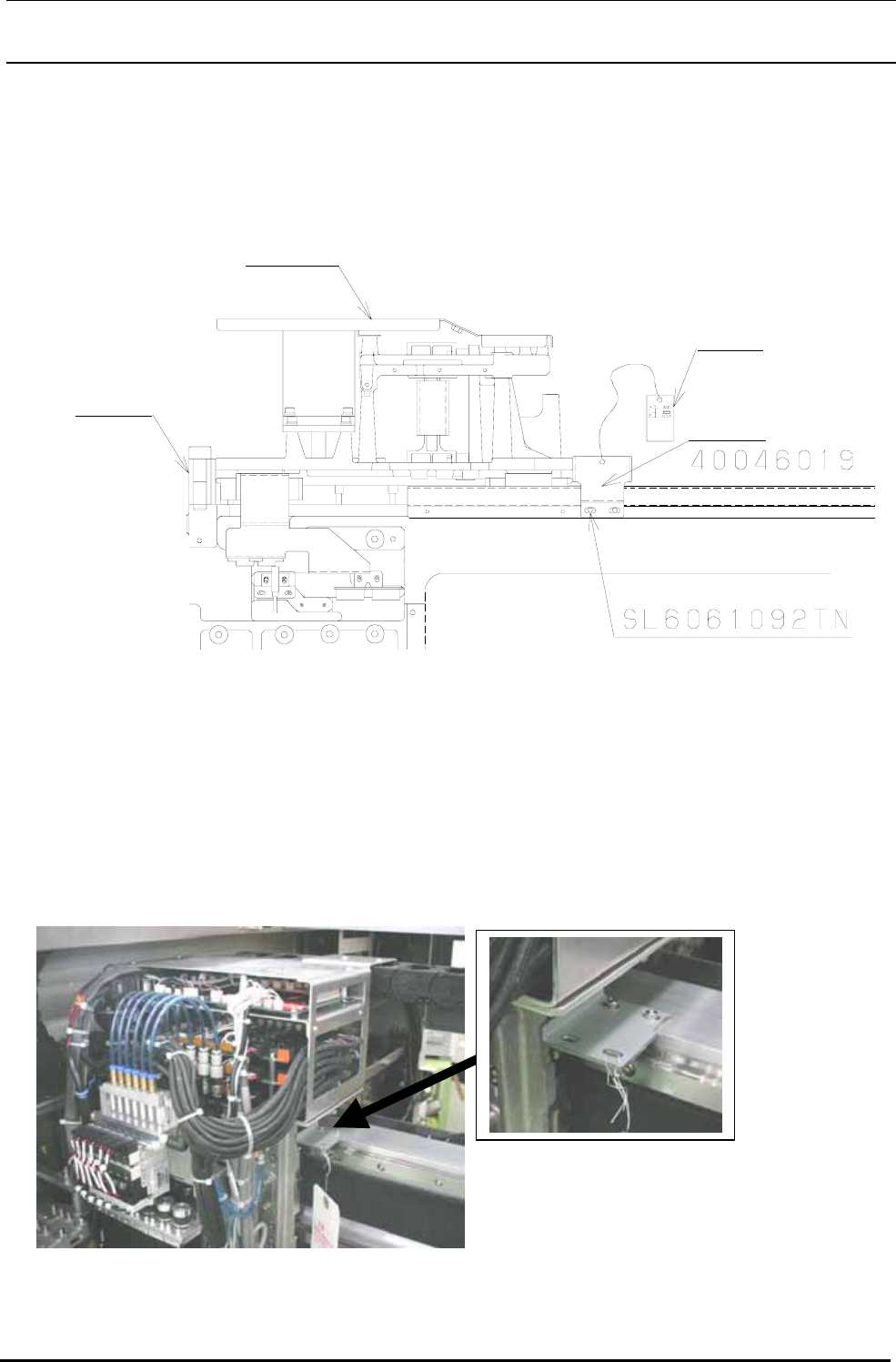

5-2. 取下贴装头
请取下固定贴装头的止动器和安装注意标牌。
请确认贴装头的左右移动动作。
图 5-2
11
Ｒｅｖ．1.00c
安装要领书
6. 贴装头装置

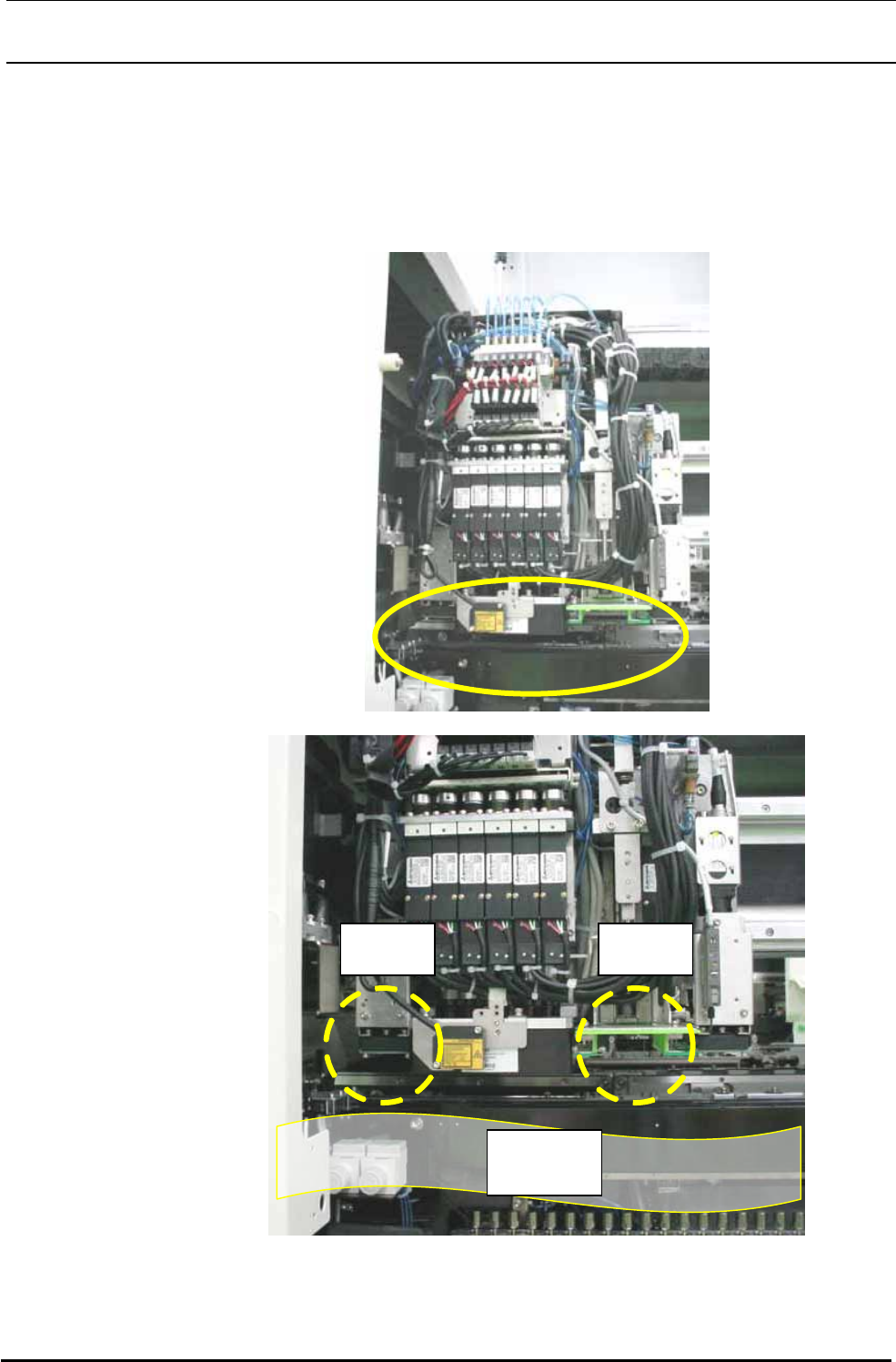

6-1. 取下包装材料
请取下包着空气盖、贴装头下部的防锈纸(王子制纸公司制「KS-VC1 防锈纸 u-35ss-1(塑料用)」、装
在 OCC 的下部的干燥剂。
图 6-1 取下贴装头部的包装材料
干燥剂干燥剂
防锈纸
12
Ｒｅｖ．1.00c
安装要领书

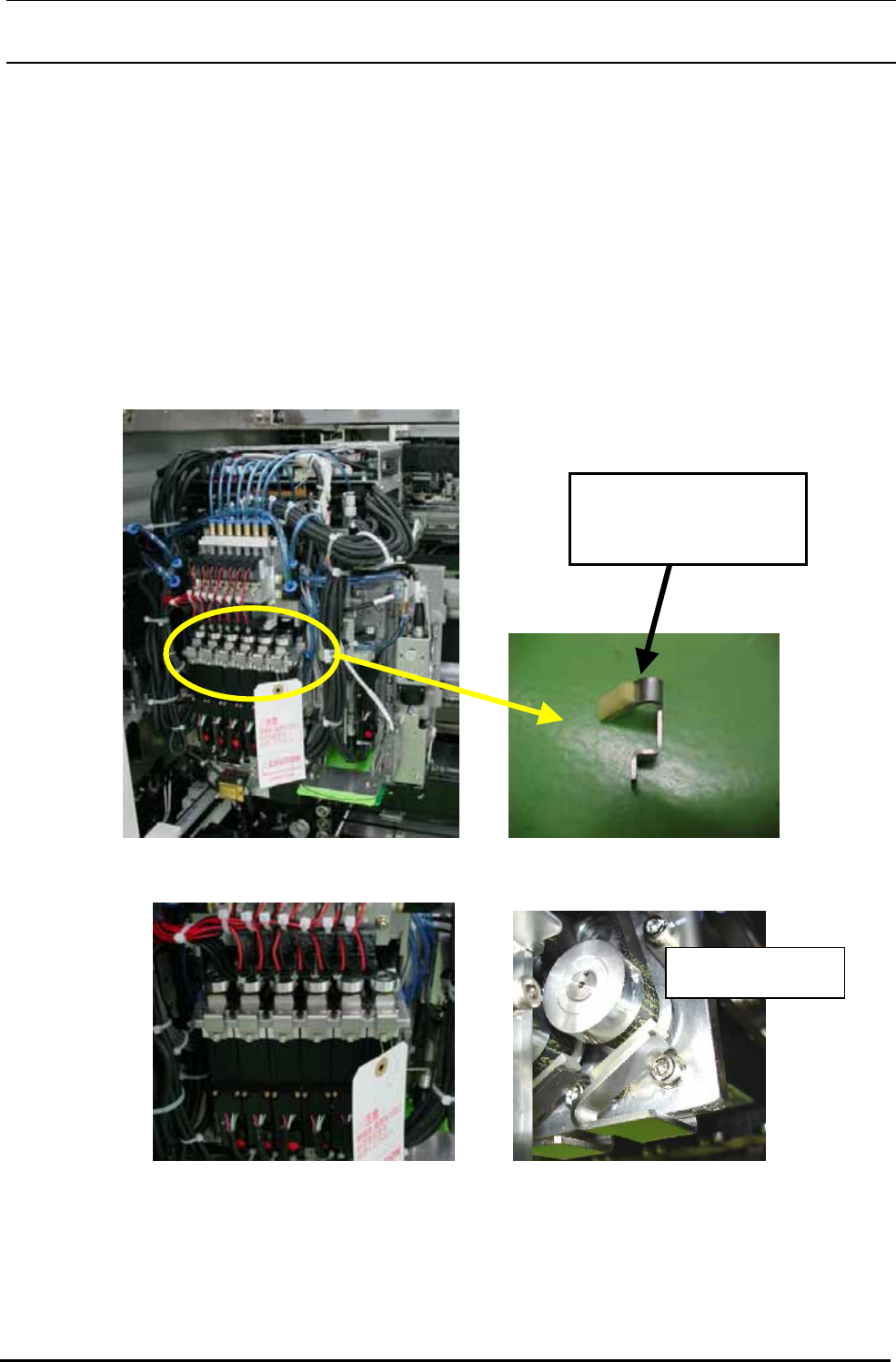

6-2. 取下贴装头固定部件
6-2-1. 取下 LNC 贴装头 Z 轴固定部件
１） 旋松带垫圈的内六角螺栓，将图中圆圈部的 ZM 止动器向右移动以解除固定，在该位置上再次固定
止动器。
２） 确认 Z 轴可上下方向顺畅地移动。
LNC Z 轴固定零件的位置 ZM 止动器
不应与皮带接触
40046528 ZM 止动器
40046644 ZM 橡胶
（固定状态） （解除固定状态）
图 6-2-1 取下 LNC 贴装头 Z 轴固定部件的方法
13
