Ｒｅｖ．1.00c 安装要领书 6-2-2. 取下 IC 贴装头 Z 轴固定部件 １） 旋松带垫圈的内六角螺栓， 将图中圆圈部的 IC ZM 止动器向右移动以解除固定， 在该位置上再次固 定止动器。 ２） 确认 Z 轴可上下方向顺畅地移动。 图 6-2-2-1 IC 贴装头 Z 轴固定部件 图 6-2-2-2 IC 贴装头 Z 轴固定部件的卸下方法 ( 左∶固定状态／右∶解除固定状态 ) 不应与皮带接触 IC 贴装头 Z 轴固定 部件的…
Ｒｅｖ．1.00c
安装要领书
6-2. 取下贴装头固定部件
6-2-1. 取下 LNC 贴装头 Z 轴固定部件
１） 旋松带垫圈的内六角螺栓，将图中圆圈部的 ZM 止动器向右移动以解除固定，在该位置上再次固定
止动器。
２） 确认 Z 轴可上下方向顺畅地移动。
LNC Z 轴固定零件的位置 ZM 止动器
不应与皮带接触
40046528 ZM 止动器
40046644 ZM 橡胶
（固定状态） （解除固定状态）
图 6-2-1 取下 LNC 贴装头 Z 轴固定部件的方法
13
Ｒｅｖ．1.00c
安装要领书

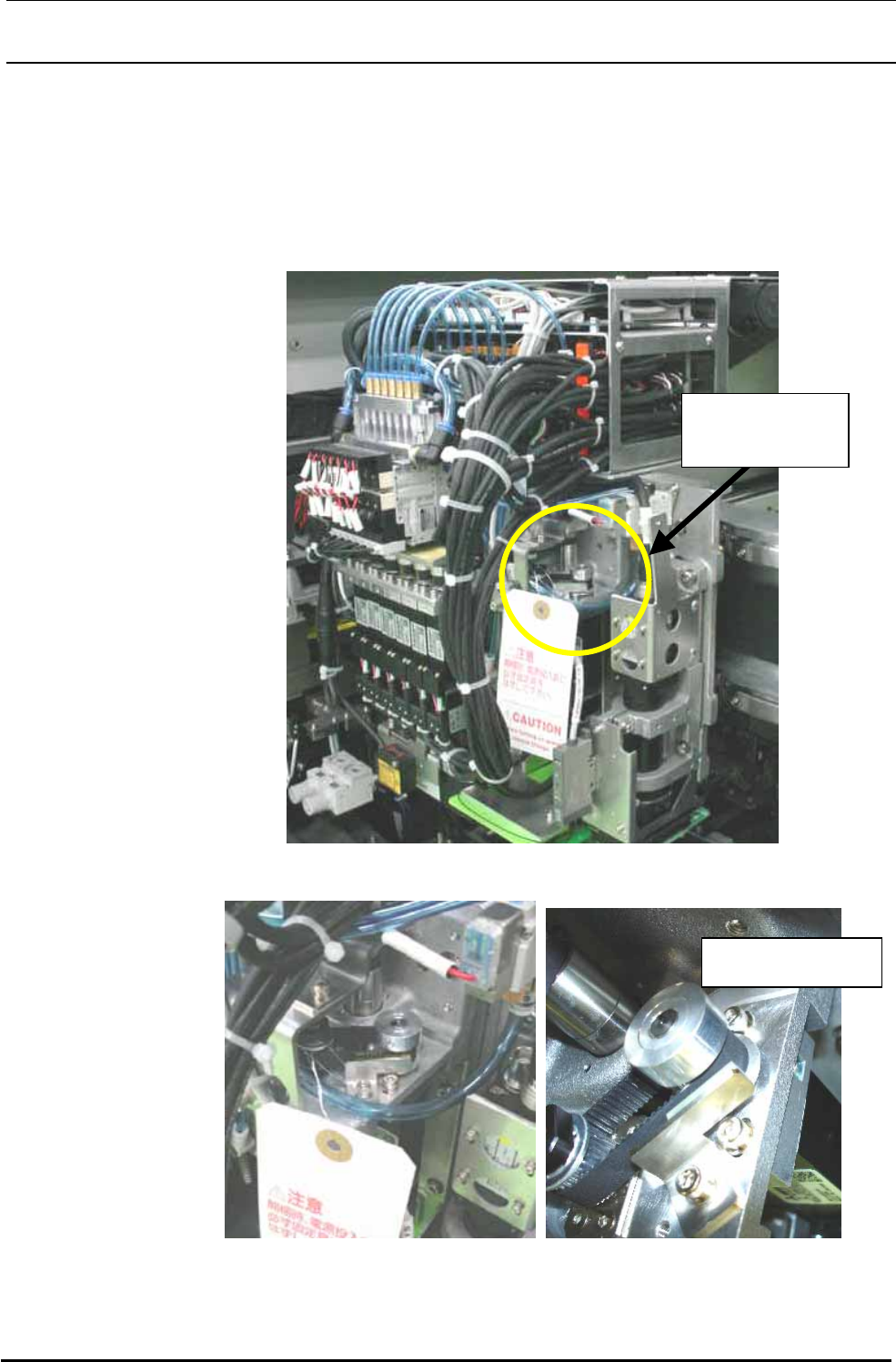

6-2-2. 取下 IC 贴装头 Z 轴固定部件
１） 旋松带垫圈的内六角螺栓，将图中圆圈部的 IC ZM 止动器向右移动以解除固定，在该位置上再次固
定止动器。
２） 确认 Z 轴可上下方向顺畅地移动。
图 6-2-2-1 IC 贴装头 Z 轴固定部件
图 6-2-2-2 IC 贴装头 Z 轴固定部件的卸下方法(左∶固定状态／右∶解除固定状态)
不应与皮带接触
IC贴装头 Z轴固定
部件的安装位置
14
Ｒｅｖ．1.00c
安装要领书
7. 基板传送装置关系

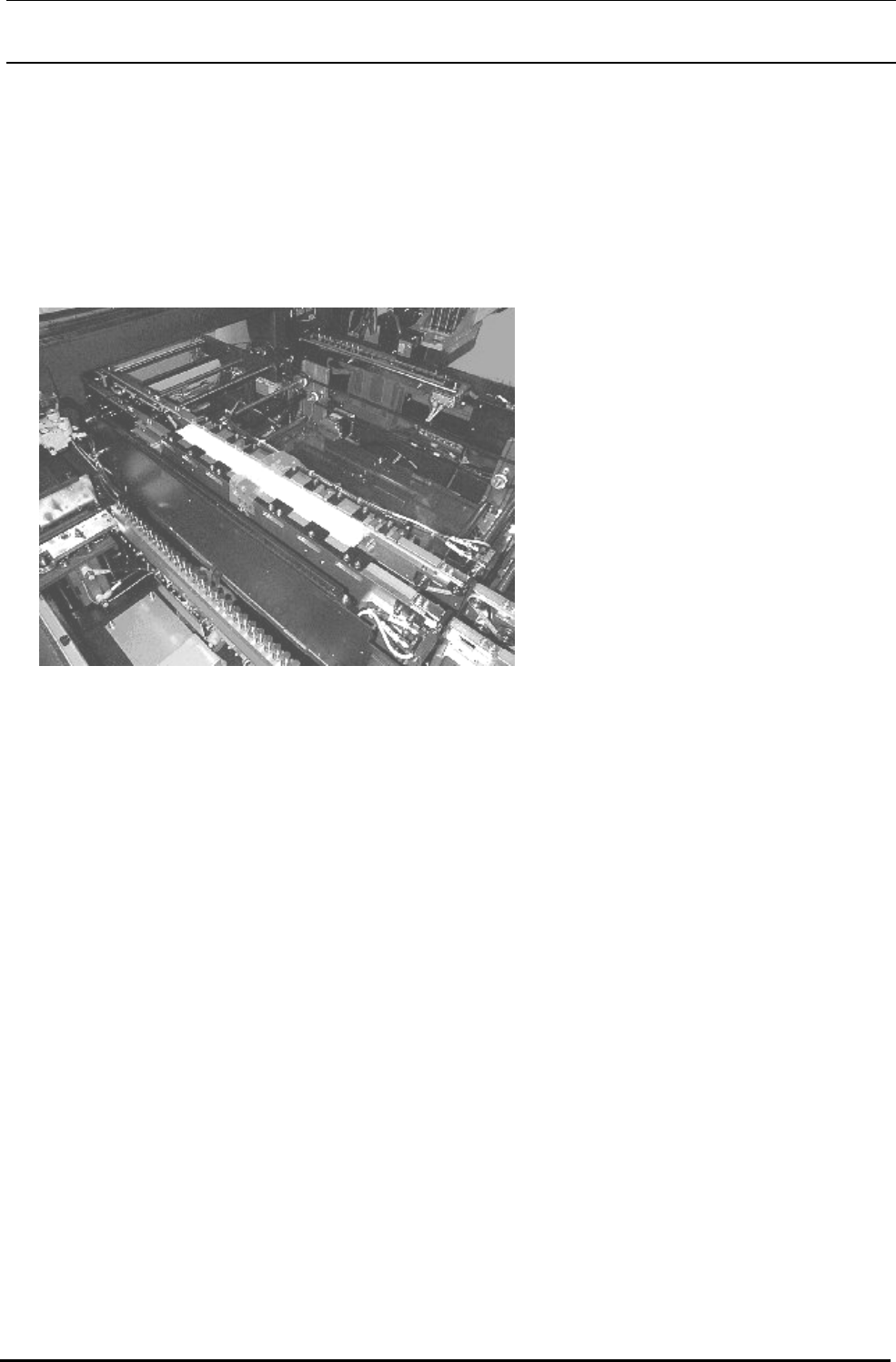

7-1. 取下传送轨道包装材料
传送轨道中央部
揭下固定基准侧轨道和从动(活动)侧轨道的纤维丝带，请先取下夹着传送轨道中央部的泡沫包装材料之
后再揭纤维丝带。
图 7-1
