Ｒｅｖ．1.00c 安装要领书 11-2. EN 机＜程序＞１）与标准机相同，确认配电盘的断路器的关闭等，连接电源的电源电路的电源被切断。同时，卸下护罩 RBC 和护罩 RBL 上安装的安装护罩。２）把电源电缆穿过插入口安装的锁定器，把一字形螺丝刀插到装置内部的接线端子座拧紧，把电源的各线连接到接线端子座上。 FG 线连接到底座上的 FG 线接线柱上。 ( 电源电缆线和保护接地用电线请参照表 1 ，请适合电缆长度的…

Ｒｅｖ．1.00c

安装要领书

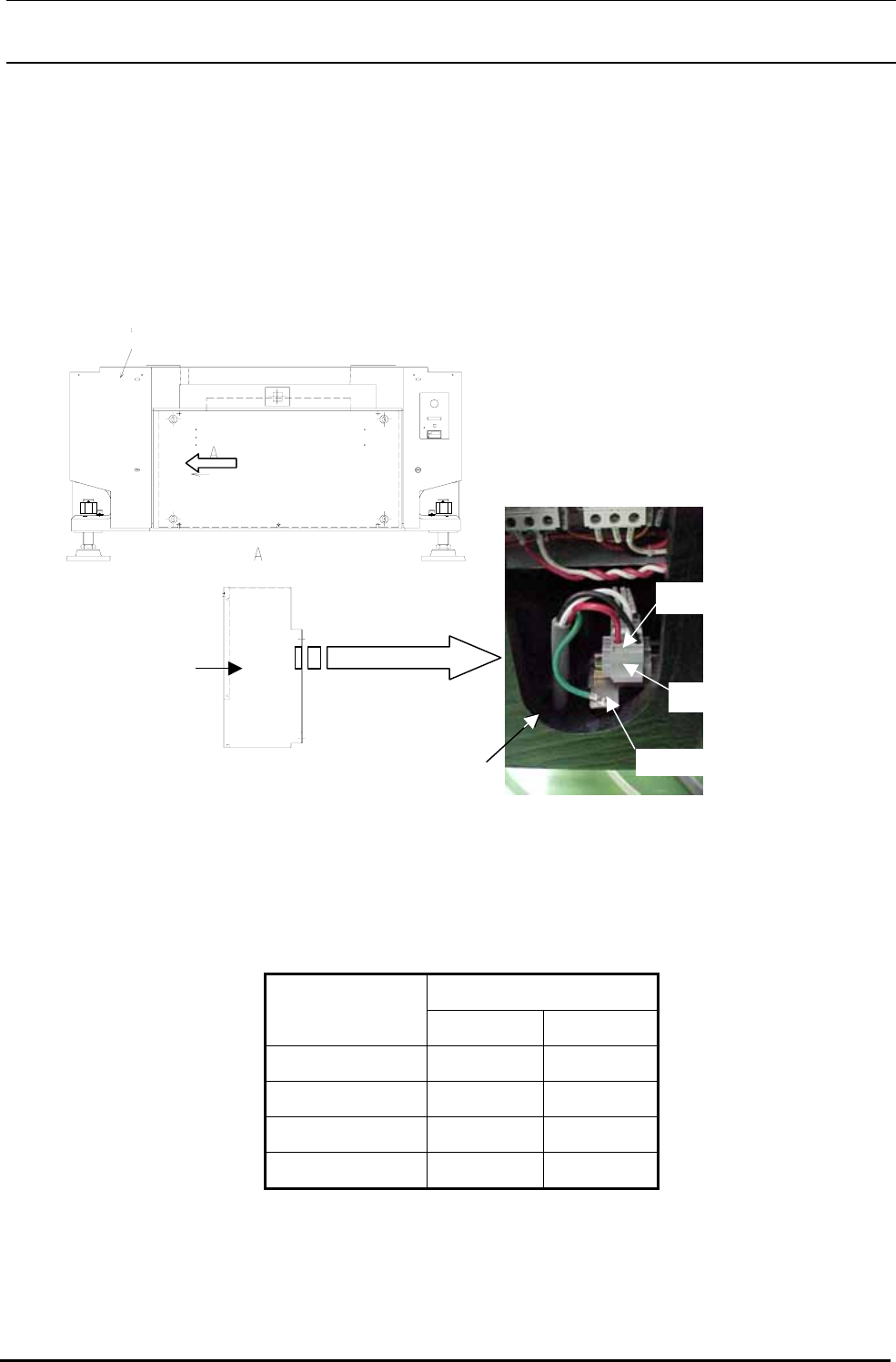

11. 电源电缆线的连接

11-1. 标准机

＜程序＞

１）连接电源电缆线之前，请确认配电盘的断路器关闭等，连接电源电路的电源应被切断。

２）请取下①护罩 RBC，拆下②护罩 RBL。

②

①

电源电缆线插入口

拆下护罩

向内用力推入

FG 线连接用的分接头

端子台

<主机背面>

护罩 RBL

３）请把电源电缆线穿过插入口，接到装置内部的端子台上。

将一字螺丝刀插入端子上部的方孔，在减弱端子弹簧压力的状态下紧紧地向里插入。FG 线连接到底

架上的 FG 连接柱上。(电源电缆和 FG 线请参照表 1，请使用适合电缆长度的电缆线。)

表 1 电缆长度的适合断面积

最小导体断面积［ｍｍ

］

电缆长度［ｍ］

２００Ｖ系列４００Ｖ系列

２０以下 5.5 5.5

３０ 8.0 5.5

４０ 10.0 6.0

５０ 14.0 6.0

※变更电源电压时，请变更「变压器(伺服马达用)」「变压器(DC 电源用)」「AC 电源输入装置」的 3

个接线柱。

Ｒｅｖ．1.00c

安装要领书

11-2. EN 机

＜程序＞

１）与标准机相同，确认配电盘的断路器的关闭等，连接电源的电源电路的电源被切断。

同时，卸下护罩 RBC 和护罩 RBL 上安装的安装护罩。

２）把电源电缆穿过插入口安装的锁定器，把一字形螺丝刀插到装置内部的接线端子座拧紧，把电

源的各线连接到接线端子座上。FG 线连接到底座上的 FG 线接线柱上。(电源电缆线和保护接地

用电线请参照表 1，请适合电缆长度的电缆。)

３）请用电源电缆插入口上的锁定装置从侧面固定好电缆并拧紧。

※变更电源电压时，请变更「变压器(伺服马达用)」「变压器(DC 电源用)」「AC 电源输入装置」的

3 个接线柱。

危险

请确保工厂充分的供电电流容量。

危险

请绝对不能连接到不符合电压规格的电源上。

Ｒｅｖ．1.00c

安装要领书

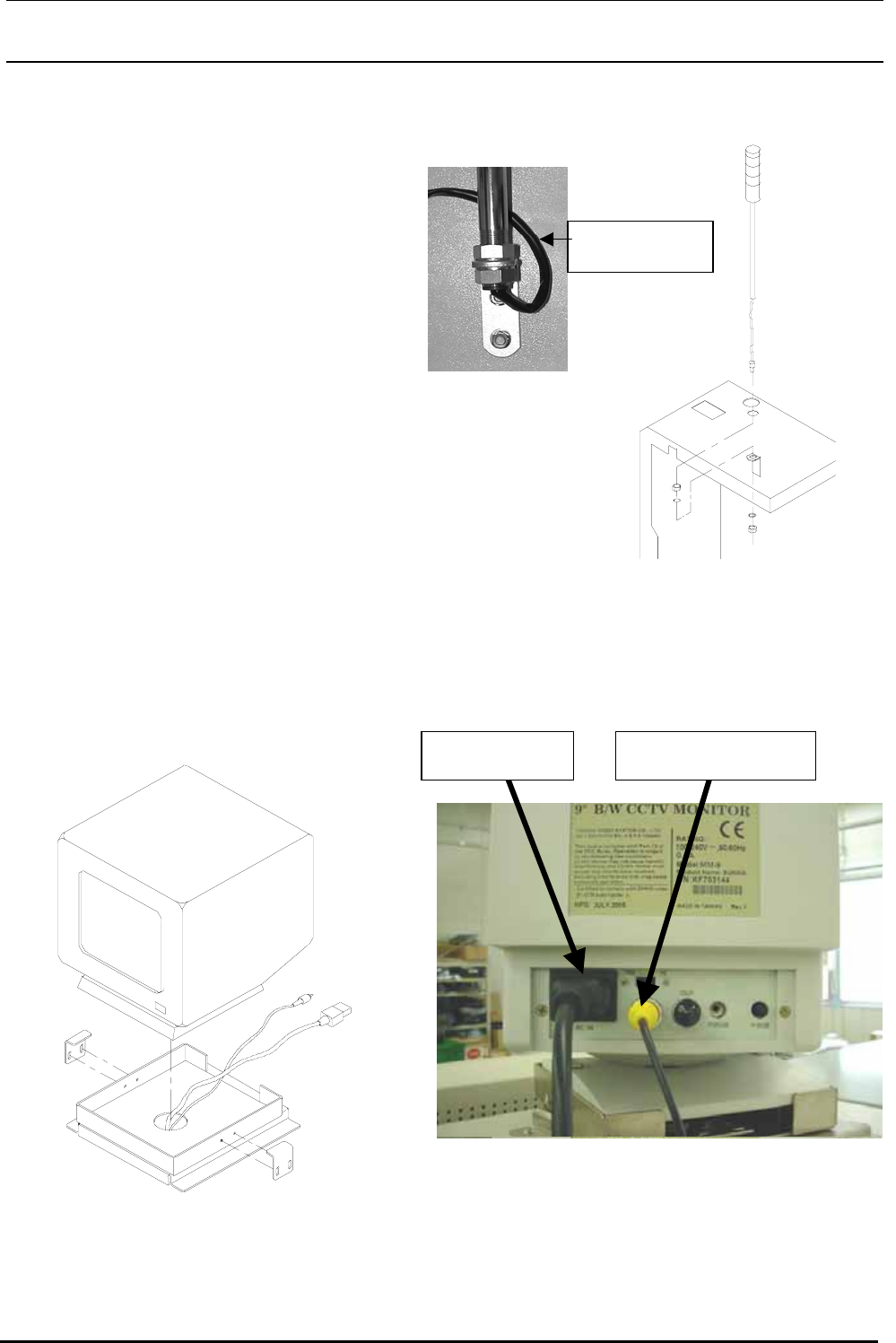

12. 附属品的连接

12-1. 信号灯

以夹线箍固定

１）把信号等插到护罩RUR上部的孔上。

２）把附属的螺母、平垫片如图所示，固

定到支架后，从支架上穿过，不要让

电缆向下松垂，然后连接好插头。

〈注意〉组装后，把信号灯的上面调整到

离机械设置地面 2000mm。

但是，基板传送高度为 950mm 规

格的机器时，调整高度为

2050mm。

12-2. 视觉监视器

１）将视觉监视器嵌入底座，用角铁固定件进行固定。

２）将图像监视器电缆线连接到 VIDEO IN 插座上。

３）将电源电缆线连接到 AC IN 插座上。

图 12-2-1

图像监视器电缆线电源电缆线
