Ｒｅｖ．1.00c 安装要领书 7. 基板传送装置关系 7-1. 取下传送轨道包装材料 传送轨道中央部 揭下固定基准侧轨道和从动 ( 活动 ) 侧轨道的纤维丝带， 请先取下夹着传送轨道中央部的泡沫包装材料之 后再揭纤维丝带。 图 7-1 15
Ｒｅｖ．1.00c
安装要领书
6-2-2. 取下 IC 贴装头 Z 轴固定部件
１） 旋松带垫圈的内六角螺栓，将图中圆圈部的 IC ZM 止动器向右移动以解除固定，在该位置上再次固
定止动器。
２） 确认 Z 轴可上下方向顺畅地移动。
图 6-2-2-1 IC 贴装头 Z 轴固定部件
图 6-2-2-2 IC 贴装头 Z 轴固定部件的卸下方法(左∶固定状态／右∶解除固定状态)
不应与皮带接触
IC贴装头 Z轴固定
部件的安装位置
14
Ｒｅｖ．1.00c
安装要领书
7. 基板传送装置关系
7-1. 取下传送轨道包装材料
传送轨道中央部
揭下固定基准侧轨道和从动(活动)侧轨道的纤维丝带，请先取下夹着传送轨道中央部的泡沫包装材料之
后再揭纤维丝带。
图 7-1
15
Ｒｅｖ．1.00c
安装要领书

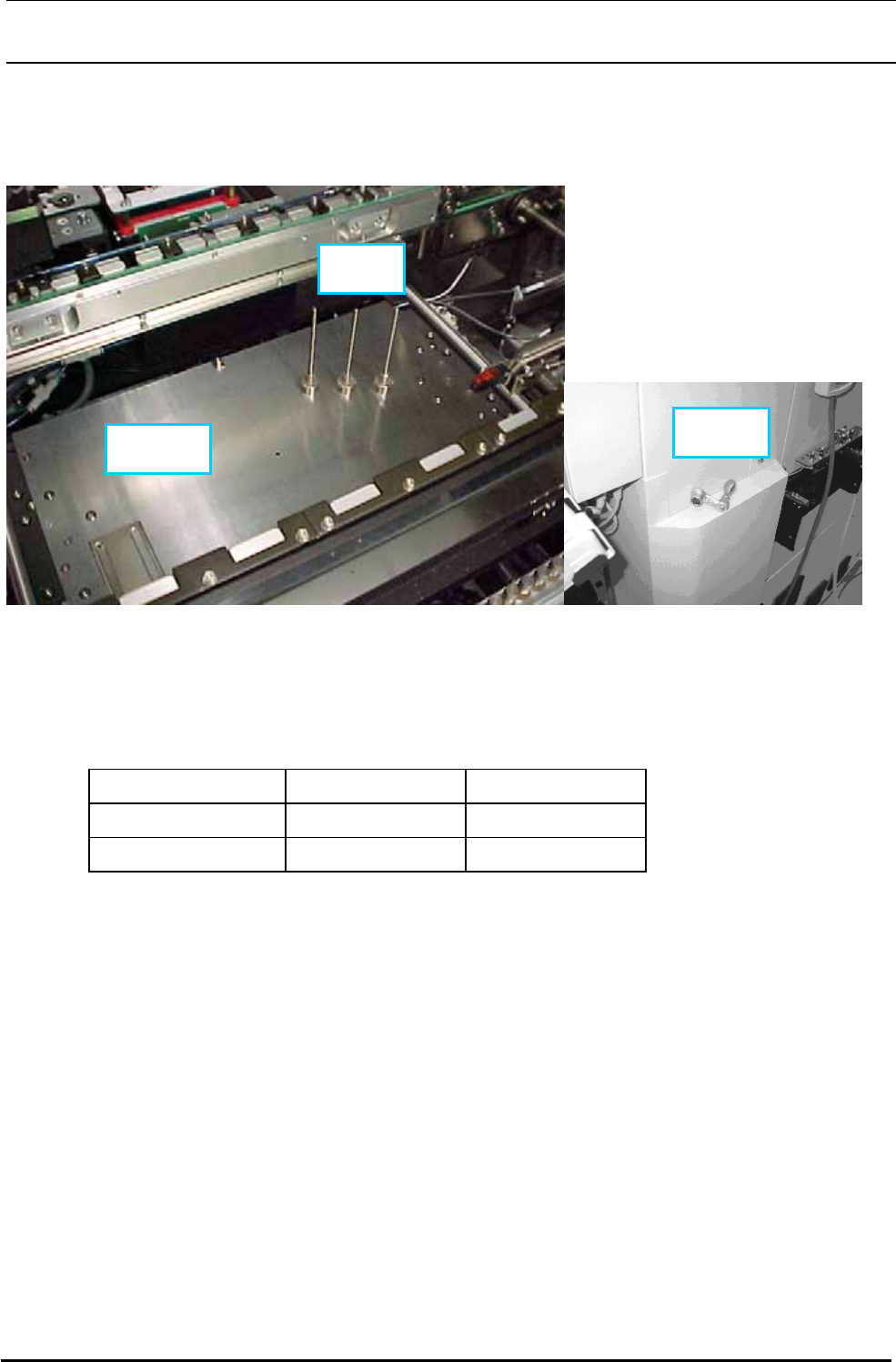

7-2. 附属品的取下
从包装纸箱里取出支撑销（Ｅ２０２１７１５０Ａ０）、手柄（Ｅ２２０６７０００００）安装到贴片机上。
手柄
支撑销
支撑机台
图 7-2
※ 各机种后备销的数量
表 7-7-1
机种 Ｍ尺寸基板传送 Ｌ尺寸基板传送
ＫＥ-２０７０ ８个 １２个
ＫＥ-２０８０ ８个 １２个
16
