Ｒｅｖ．1.00c 安装要领书 16. 一次更换台 ( 选购品 ) 的高度调整 调整一次更换台的高度时，应在主机水平调整之后再进行调整。 16-1. 高度的调整方法 转动一次更换台的高度调整螺栓，可以无阶段地在传送高度 880mm ～ 97mm 的范围内进行调整。 根据传送高度的大致高度，调整一次更换台的高度。 防护罩 导向轴 球点的六角扳手 高度调整螺栓 M10 螺栓 刻度标签 刻度基准 图 16-1-1 （ 程序 ） 传送高度和更换…
Ｒｅｖ．1.00c
安装要领书
15. 主电源打开前的检查
＜程序＞
１） 是否进行了贴片机主机的水平调整了吗?
２） 传送轨道高度是否符合用户的规格要求?
３） 调节器的锁定螺母是否被牢牢地固定?
４） 是否正确地供给干燥空气?
５） 连接贴片机主机的电源线是否正确地连接?(电压是否正确?)
６） X 轴、贴装头、传送轨道等的传送用固定金属部件是否脱落?
７） 附属品是否正确地安装?
８） 外部装置是否正确地连接?
９） 各装置的轴是否可以用手动顺畅地转动?
・手拿 X 轴的两端，前后是否可以顺畅转动?
・手拿贴装板看看是否左右可以顺畅地移动?
・用手指转动 Z 和θ轴堪堪是否可以顺畅地转动?
１０） Y 轴伺服电动机的制动器已解除否？
34
Ｒｅｖ．1.00c
安装要领书
16. 一次更换台(选购品)的高度调整
调整一次更换台的高度时，应在主机水平调整之后再进行调整。
16-1. 高度的调整方法
转动一次更换台的高度调整螺栓，可以无阶段地在传送高度 880mm～97mm 的范围内进行调整。
根据传送高度的大致高度，调整一次更换台的高度。
防护罩 导向轴
球点的六角扳手
高度调整螺栓
M10 螺栓
刻度标签
刻度基准
图 16-1-1
（程序）传送高度和更换台车的尺寸不同时进行调整。
１） 拧松 4 个 M10 螺栓(不要拧下螺丝)。
２） 用球点的六角扳手转动高度调整螺栓，根据传送高度调整台车的刻度基准。(根据传送高度在±
5mm 以内进行调整)
３） 固定 M10 螺栓。(拧紧扭矩 85 Ｎ・ｍ)
〈注意〉
如果更换台车的高度与贴片机不一致时，请不要进行料库 UP 动作。
如果贴片机的传送高度和台车高度相差 10mm 以上时，导向轴会与防护罩上面相碰。
35
Ｒｅｖ．1.00c
安装要领书

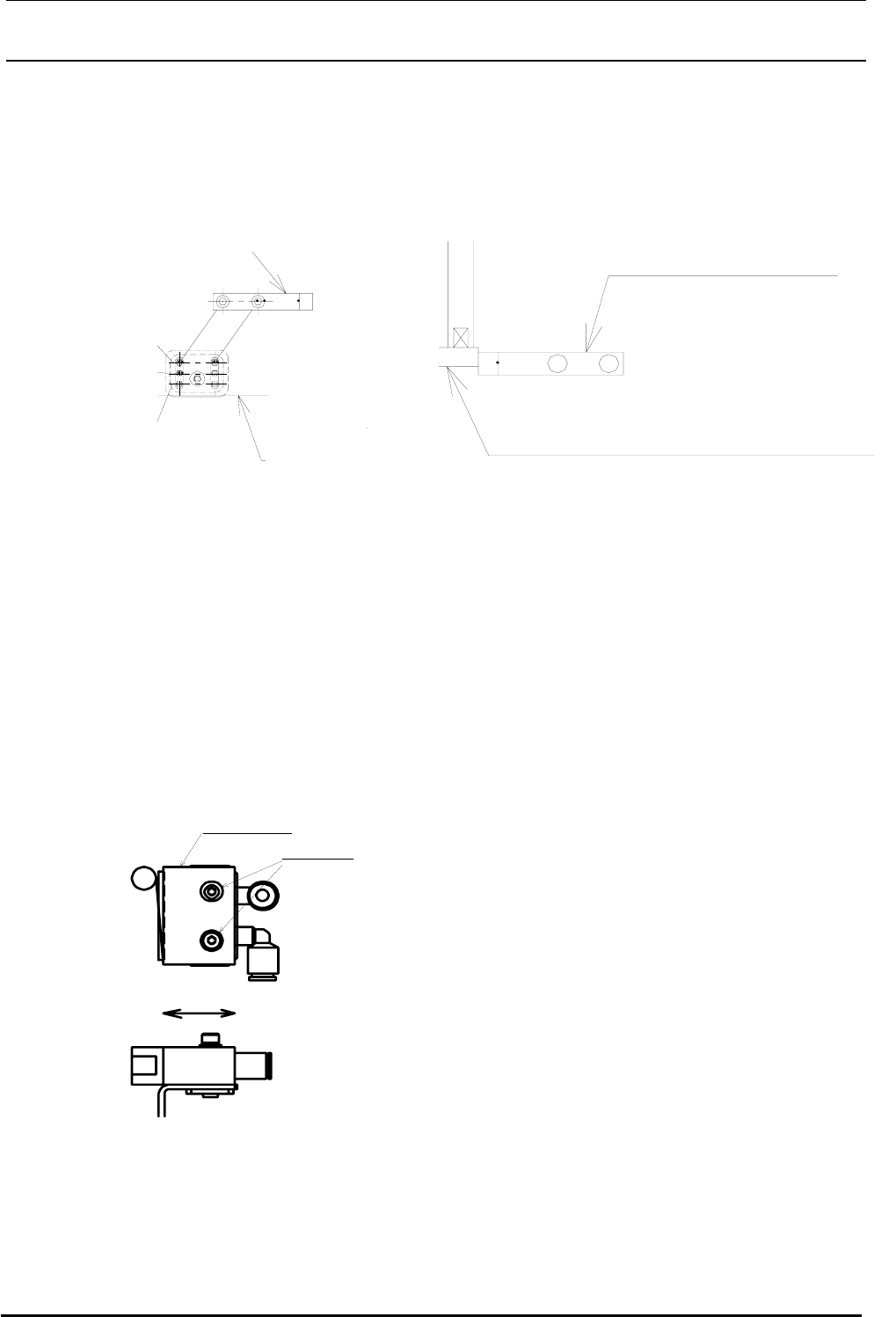

16-2. 料库安装位置
请把供料库基本安装固定在「中」的位置。
図１６−２−１
図１６−２−１
送料库止动器
送料库止动器
上
中
下
滑动止动板
压辊导向器
图 16-2-1 图 16-2-2
表 16-2-1 的供料库止动器安装位置基本上在「中」的位置，但是实际安装时，滑动止动板和供料库
止动器很少相碰时可以在上或下的位置安装。
根据机械设置面(安装工厂地面)的状态，也可以变更左右的供料库安装位置。
16-3. 调整供料库阀门的位置
左右端
图 16-3-1
根据一次更换台和机械主机的位置关系，左右调整供料库
阀门的固定位置。
固定螺丝
供料库阀门
拧松固定螺丝，按一次更换台的供料库阀门的轴，调整导
能同时打开供料库阀门的位置，然后固定好。
(工厂出货时已经进行了调整，请确认)
