Ｒｅｖ．1.00c 安装要领书 ７） 固定调节器的六角孔螺栓 A(3 根 ) 。 图 4-1-3 调节板 L 水平仪 图 4-1-4 水平仪刻度 ( 设定值 ) 的看法 9
Ｒｅｖ．1.00c
安装要领书
4. 基板传送高度和水平的调整
4-1. 水平调整
１） 卸下电气部护罩，松开内六角螺栓（3
颗）及调节螺母。（确认调节器脚应可
以自由移动。）
２） 按①→③→②→④→①→的顺序可以
很容易地提升调节器的高度。
３） 调整前后方向的水平。把水平仪设定成
点线状态，然后上下调节调节器①②、
③④，调整为包装中装的水平设定表值
±1 的刻度以内。
※仅在基板尺寸 L 时，把左侧的水平仪放
在调节器板 L 上。(参照图 4-1-3)
传送高度
国内规格：Ｈ＝９００ｍｍ
出口规格：Ｈ＝根据用户
４） 调整左右方向的水平。把水
平仪设定为实线状态，上下
调整调节器①④、②③，调
整为包装内装的水平设定
表值±1 刻度以内。
５） 反复 3、4 的作业，把底条
安装面向的水平调整为规
格以内。
（使用的水平仪
１Ｄｉｖ＝０．０５ｍｍ／Ｍ）
从下放看主机
图 4-1-1
角蓋（４部位）
图 4-1-2
水平仪 底条F
底条S
底条R
６） 锁定调节器螺母。此时，请确认在锁定状态下书评应在设定值±1 刻度以内。
8
Ｒｅｖ．1.00c
安装要领书
７） 固定调节器的六角孔螺栓 A(3 根)。
图 4-1-3
调节板L
水平仪
图 4-1-4
水平仪刻度(设定值)的看法
9
Ｒｅｖ．1.00c
安装要领书

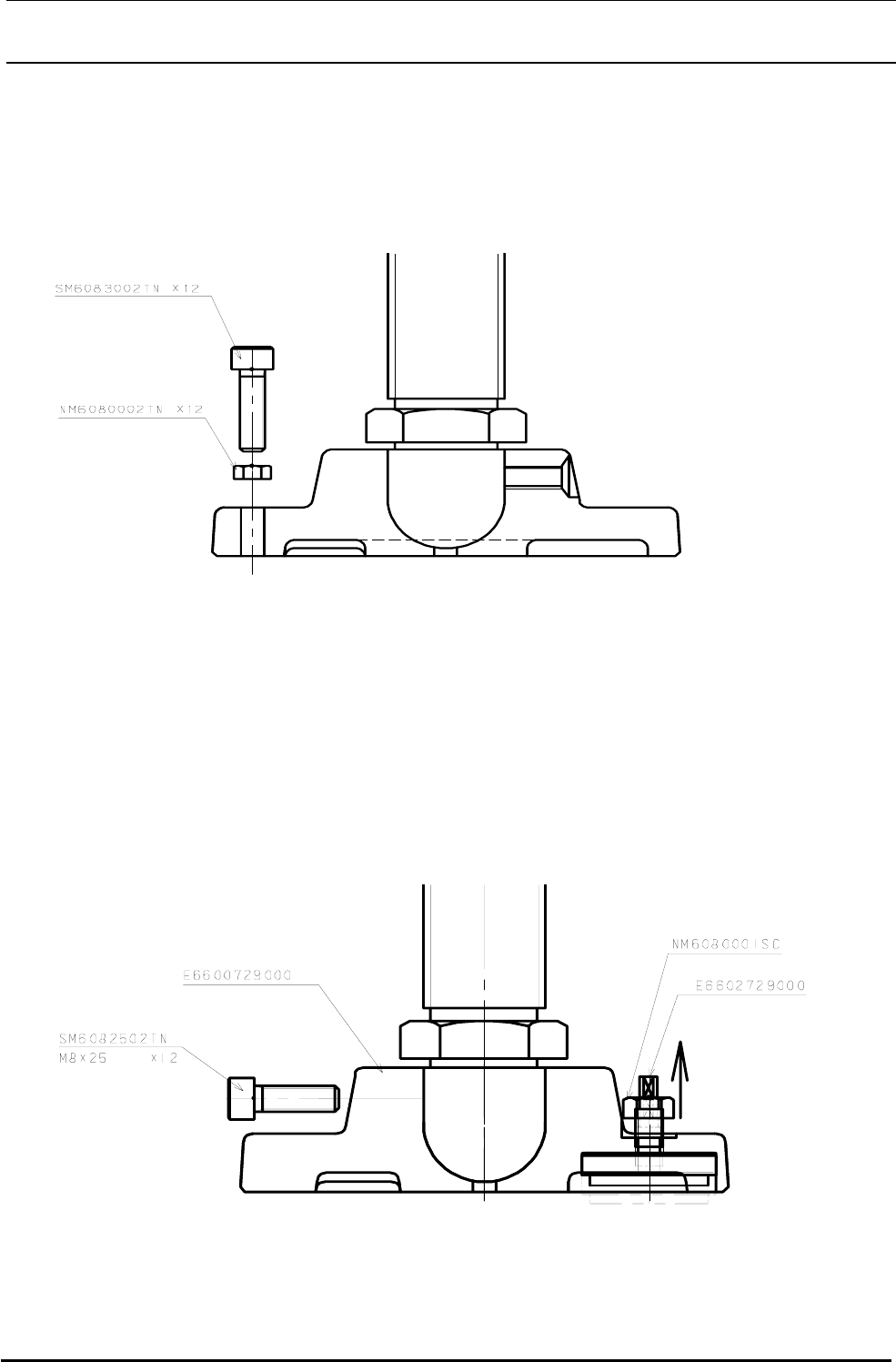

4-2. 调节脚的地面防滑
标准的调节脚应做地面防滑处理。
1） 机器调整水平后，转动 M ８×３０（１２处）接触地面，从其位置转动 45 度。
2）. 用 M8 螺母拧紧固定。
图４−２−１
4-3. 超级脚
带有选购品超级脚时，请按照以下程序进行安装。
１） 组装到贴片机主机时，从调节器脚 N 下面用螺丝固定，并不让全减震板露出。
2） 调整贴片机水平后，使用 FP 推进器的 D 切面，插入对边 5.5mm（M3 螺母用）的扳手，转动ＦＰ推
进器，转动螺丝到接触地面不能再转动为止，从其位置转动 45 度，用 M8 螺母拧紧固定。
E66007290A0 调节脚Ｎ组件
M8螺母×12
PF推顶器
调节脚N×4
图 4-2-2
