Ｒｅｖ．1.00c 安装要领书连接到 COM2 连接各电缆线。 ※ 请检查一下 E96747290A0 共面装置的计算机背面右上方所标的出厂编号（插塞和插塞之间贴着标签）与位于传感器前面的出厂编号是否相同。 ********** 出厂编号 SN ********** 危险为了防止以外的起动造成事故，请关掉电源之后再进行操作。注意请确认工厂的供给电流容量是否充分。注意请绝对不要连接其他的电压规格。 38

Ｒｅｖ．1.00c

安装要领书

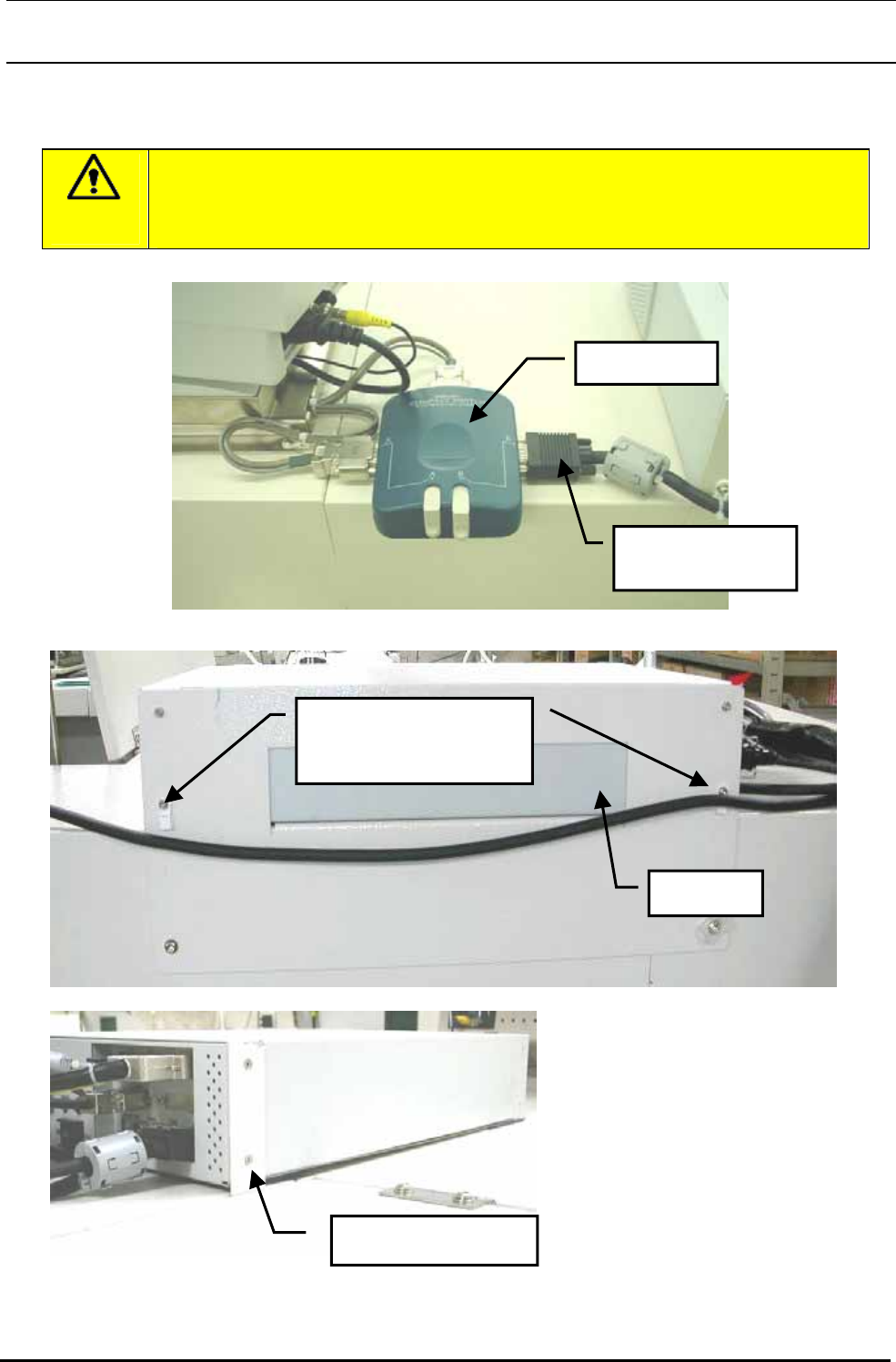

17. 共面装置的连接

注意

将共面计算机安装到机器本体之前，请检查一下共面计算机包装箱的铭牌上的出厂编

号与安装在机器本体上的共面传感器的出厂编号是否一致。同时，也要检查一下共面

计算机包装箱上标记的机器本体编号与要设置的机器本体编号是否一致。

VGA 变换器

把各电缆线连接到

VGA 变换器上

安装固定座然后用扎线

带固定

共面ＰＣ

不能碰到安全防护罩

Ｒｅｖ．1.00c

安装要领书

连

接

到 COM2

连接各电缆线。

※ 请检查一下 E96747290A0 共面装置的计算机背面右上方所标的出厂编号（插塞和插塞之间贴着标签）与

位于传感器前面的出厂编号是否相同。

**********

出厂编号

SN **********

危险

为了防止以外的起动造成事故，请关掉电源之后再进行操作。

注意

请确认工厂的供给电流容量是否充分。

注意

请绝对不要连接其他的电压规格。

◆ 改订履历

Rev 日期改订部位改订内容

1.00 2006.10

初版

1.00a 2006.10

改订

1.00c 2007.03 p. 1、8、13、14、17

修改

z规格、外观等有可能因改进而变更，恕不另行通知。

本书内容严禁擅自转载、复写。
