Ｒｅｖ．1.00c 安装要领书 7-2. 附属品的取下 从包装纸箱里取出支撑销 （Ｅ２０２１７１５０Ａ０） 、手柄 （Ｅ２２０６７０００００） 安装到贴片机上。 手柄 支撑销 支撑机台 图 7-2 ※ 各机种后备销的数量 表 7-7-1 机种 Ｍ 尺寸基板传送 Ｌ 尺寸基板传送 ＫＥ-２０７０ ８ 个 １ ２ 个 ＫＥ-２０８０ ８ 个 １ ２ 个 16
Ｒｅｖ．1.00c
安装要领书
7. 基板传送装置关系
7-1. 取下传送轨道包装材料
传送轨道中央部
揭下固定基准侧轨道和从动(活动)侧轨道的纤维丝带，请先取下夹着传送轨道中央部的泡沫包装材料之
后再揭纤维丝带。
图 7-1
15
Ｒｅｖ．1.00c
安装要领书
7-2. 附属品的取下
从包装纸箱里取出支撑销（Ｅ２０２１７１５０Ａ０）、手柄（Ｅ２２０６７０００００）安装到贴片机上。
手柄
支撑销
支撑机台
图 7-2
※ 各机种后备销的数量
表 7-7-1
机种 Ｍ尺寸基板传送 Ｌ尺寸基板传送
ＫＥ-２０７０ ８个 １２个
ＫＥ-２０８０ ８个 １２个
16
Ｒｅｖ．1.00c
安装要领书
8. 底桥

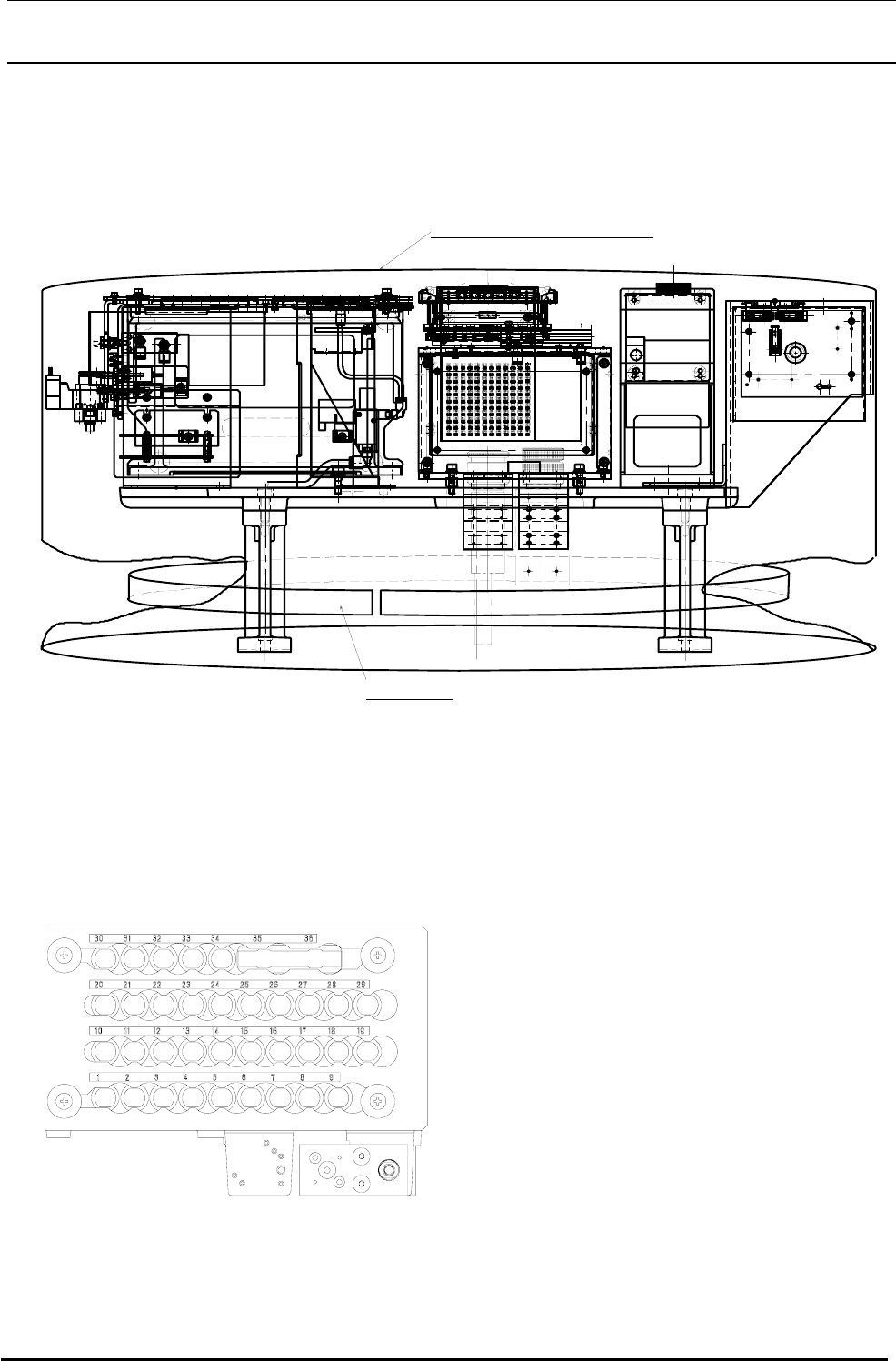

（１）底桥的整体
空气盖(KE2050 一次更换台用)
纤维丝带
揭下上图的纤维丝带，再卸下空气盖。
9. ATC 装置
卸下固定 ATC 底座和滑板的纤维丝带。
図
图 9-1 卸下滑动板固定纤维丝带
