Ｒｅｖ．1.00c 安装要领书 1. 基本构成和各部分的名称 ⑧ 图 1-1 正面图 图 1-2 右侧面图 ① 视觉监视器 ⑤ 鼠标 ② 液晶显示器 ⑥ 信号灯 ③ HOD 装置 ⑦ 主开关 ④ 键盘 ⑧ 伺服电动机制动解除开关 注意 如果刚开封就发现机器有故障部位、 缺少零件等， 请拍下照片并记录下 来。 索赔处理时可能需要提供。 1
Ｒｅｖ．1.00c
安装要领书
12-4. HOD...................................................................................................................................24
12-5. 手柄....................................................................................................................................25
12-6. 供料器连接电缆..................................................................................................................26
12-7. 芯片BOX的安装..................................................................................................................27
13. 与外部装置的接口.....................................................................................................................28
14. MTC／MTS 的连接...................................................................................................................31
14-1. 接口操作盘.........................................................................................................................31
14-2. TR-6SN和TR-6DN .............................................................................................................32
14-3. TR-5SN、TR-5DN .............................................................................................................33
15. 主电源打开前的检查 .................................................................................................................34
16. 一次更换台(选购品)的高度调整 ................................................................................................35
16-1. 高度的调整方法..................................................................................................................35
16-2. 料库安装位置......................................................................................................................36
16-3. 调整供料库阀门的位置.......................................................................................................36
17. 共面装置的连接.........................................................................................................................37
ii
Ｒｅｖ．1.00c
安装要领书
1. 基本构成和各部分的名称
⑧

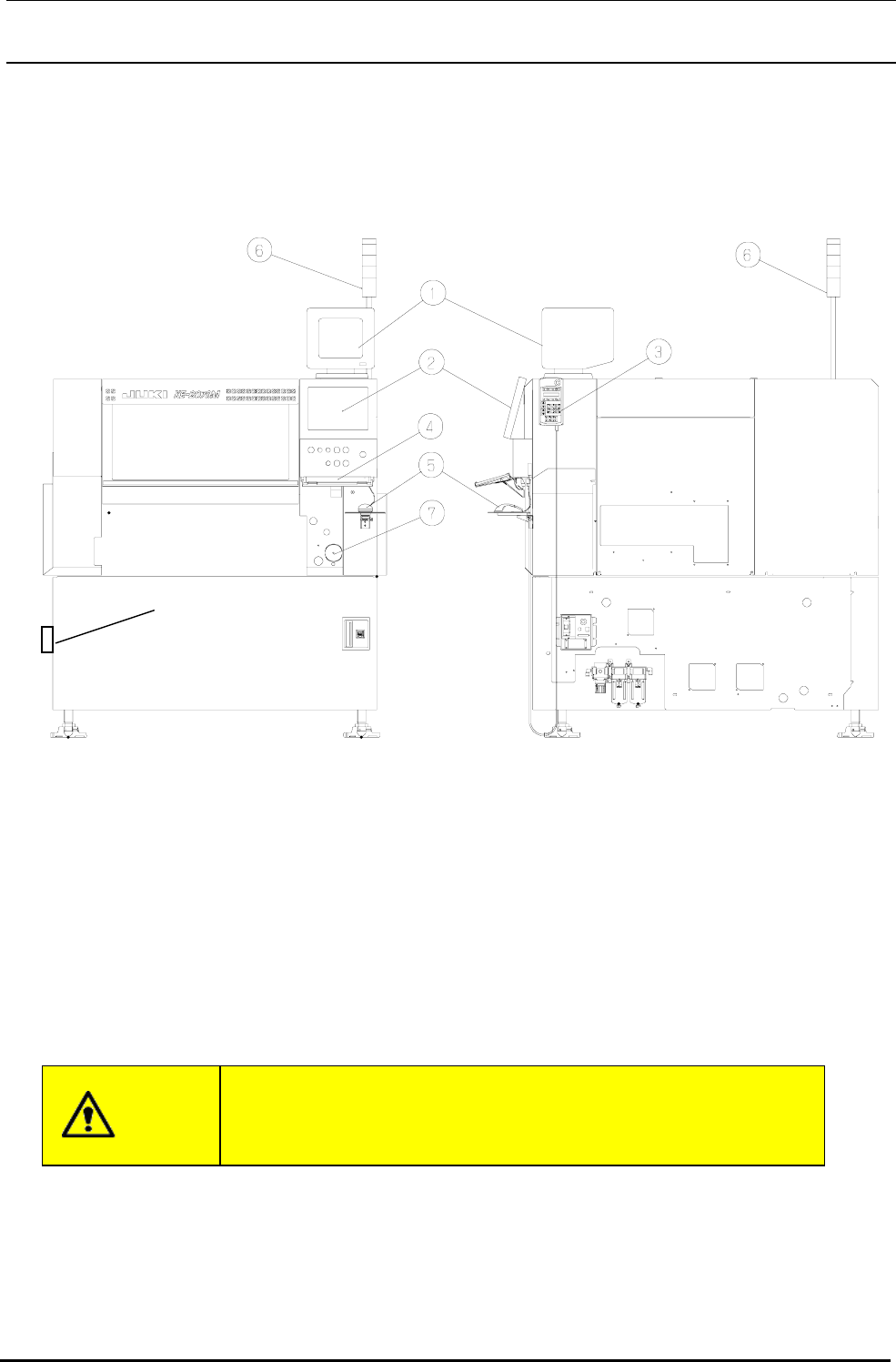

图 1-1 正面图 图 1-2 右侧面图
① 视觉监视器 ⑤ 鼠标
② 液晶显示器 ⑥ 信号灯
③ HOD 装置 ⑦ 主开关
④ 键盘 ⑧ 伺服电动机制动解除开关
注意
如果刚开封就发现机器有故障部位、缺少零件等，请拍下照片并记录下
来。
索赔处理时可能需要提供。
1
Ｒｅｖ．1.00c
安装要领书
2. 主机的搬运方法
＜程序＞
１． 用叉车移动时，请把叉车的爪从主机前方放入，确认叉车爪全部伸出主机的后方之后，再抬起移
动。
２． 如果有选购的脚轮，请升起调节器，使脚轮充分接触地板（地面）后再进行机器的搬运及移动。
＜注意＞
１． 用叉车移动时，请把货物重心标志放到叉车爪的中央位置。
（板条货架也同样。）
２．请不要安装着视觉监视器、信号灯的状态用叉车移动主机。
（板条货架也同样。）
图 2-1 货物重心标志
信号灯
视觉监视器
货物重心标志
脚轮
2
