Ｒｅｖ．1.00c 安装要领书 14-2. TR-6SN 和 TR-6DN TR-6SN 、 TR-6DN 的安装图下图所示的位置进行安装。 前后方向应根据能让基板能顺畅地通过传送基准轨道侧进行设置。 图 14-2-1 TR-6DN 的安装外观 32
Ｒｅｖ．1.00c
安装要领书
14. MTC／MTS 的连接
14-1. 接口操作盘

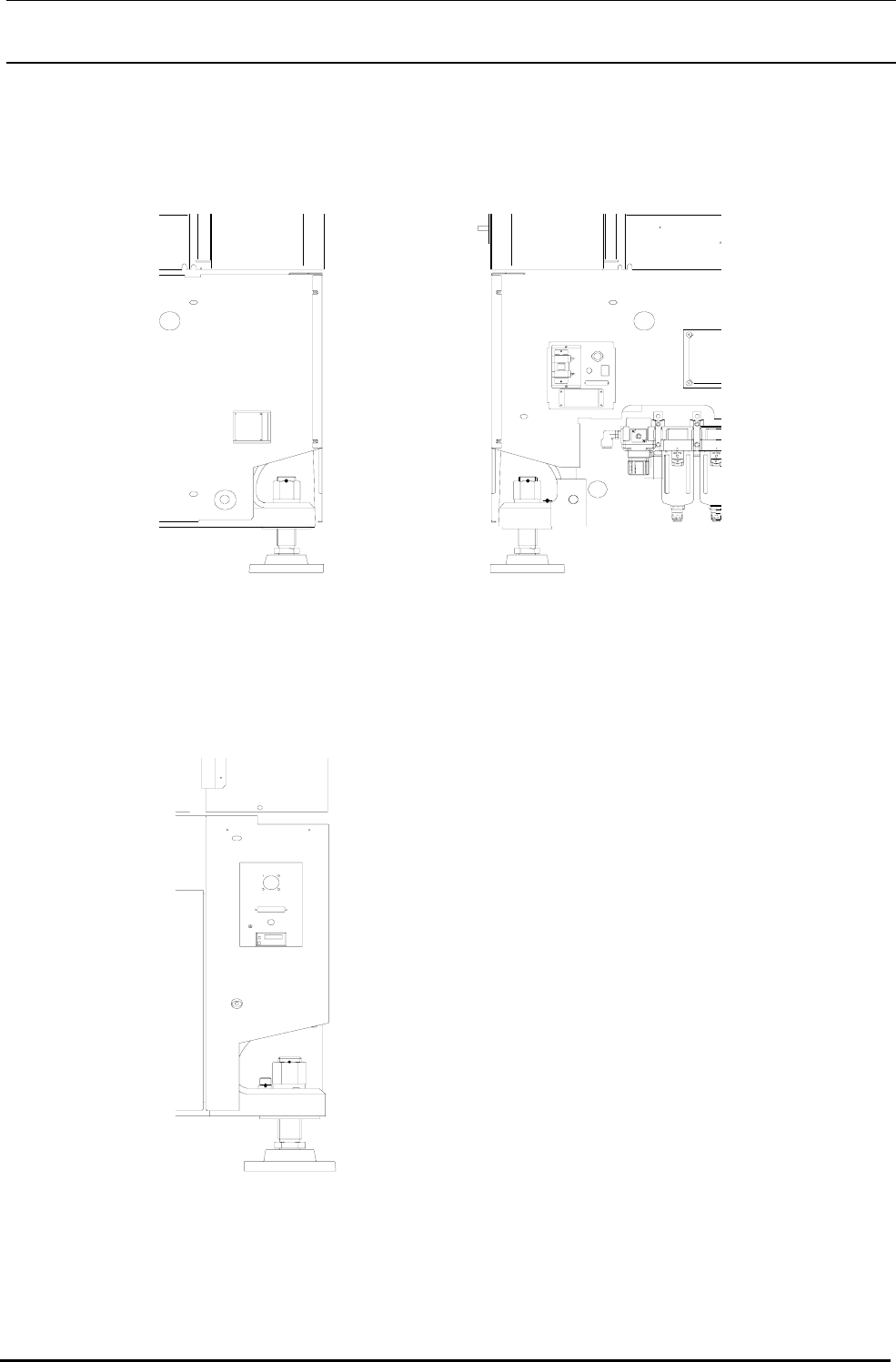

图 14-1-1 主机左侧面 图 14-1-2 主机右侧面
(TR-6SN 和 TR-6DN)
图 14-1-3 主机右后面
(TR-5SN 和 TR-5DN)
请把 MTC 电源插头和信号插头连接到主机右
侧面的接口操作盘上，把空气软管连接到 MTC
用空气接头。
把 MTS 电源插头和信号插头连接到主机右后
面的接口操作盘上，把 MTS 用空气接头。
〈注意〉 电缆线和软管请使用 MTC 和 MTS 附
属品。
31
Ｒｅｖ．1.00c
安装要领书
14-2. TR-6SN 和 TR-6DN
TR-6SN、TR-6DN 的安装图下图所示的位置进行安装。
前后方向应根据能让基板能顺畅地通过传送基准轨道侧进行设置。

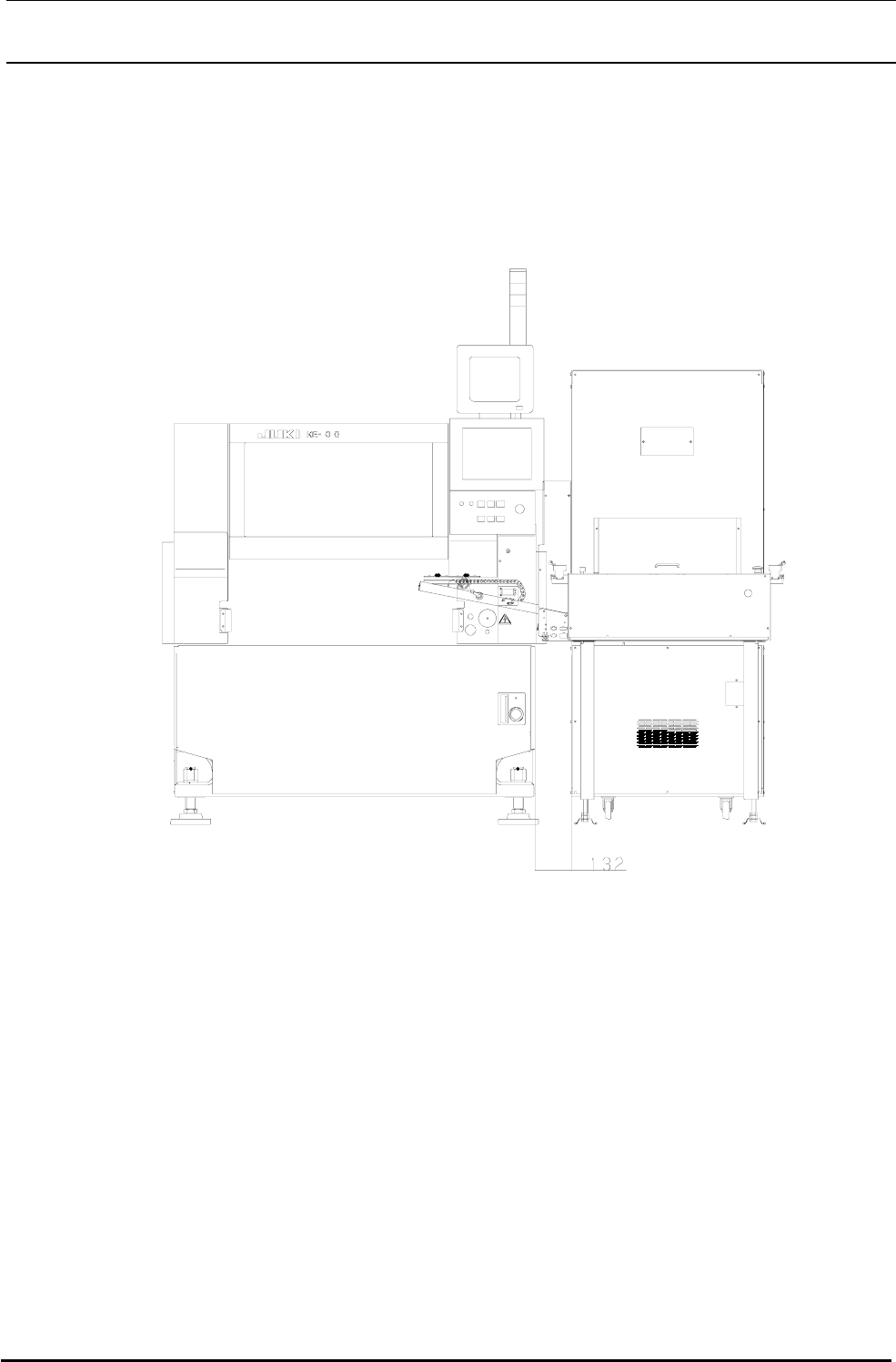

图 14-2-1 TR-6DN 的安装外观
32
Ｒｅｖ．1.00c
安装要领书
14-3. TR-5SN、TR-5DN
TR-5SN、TR-5DN 按照右图所示的位置进行安装。

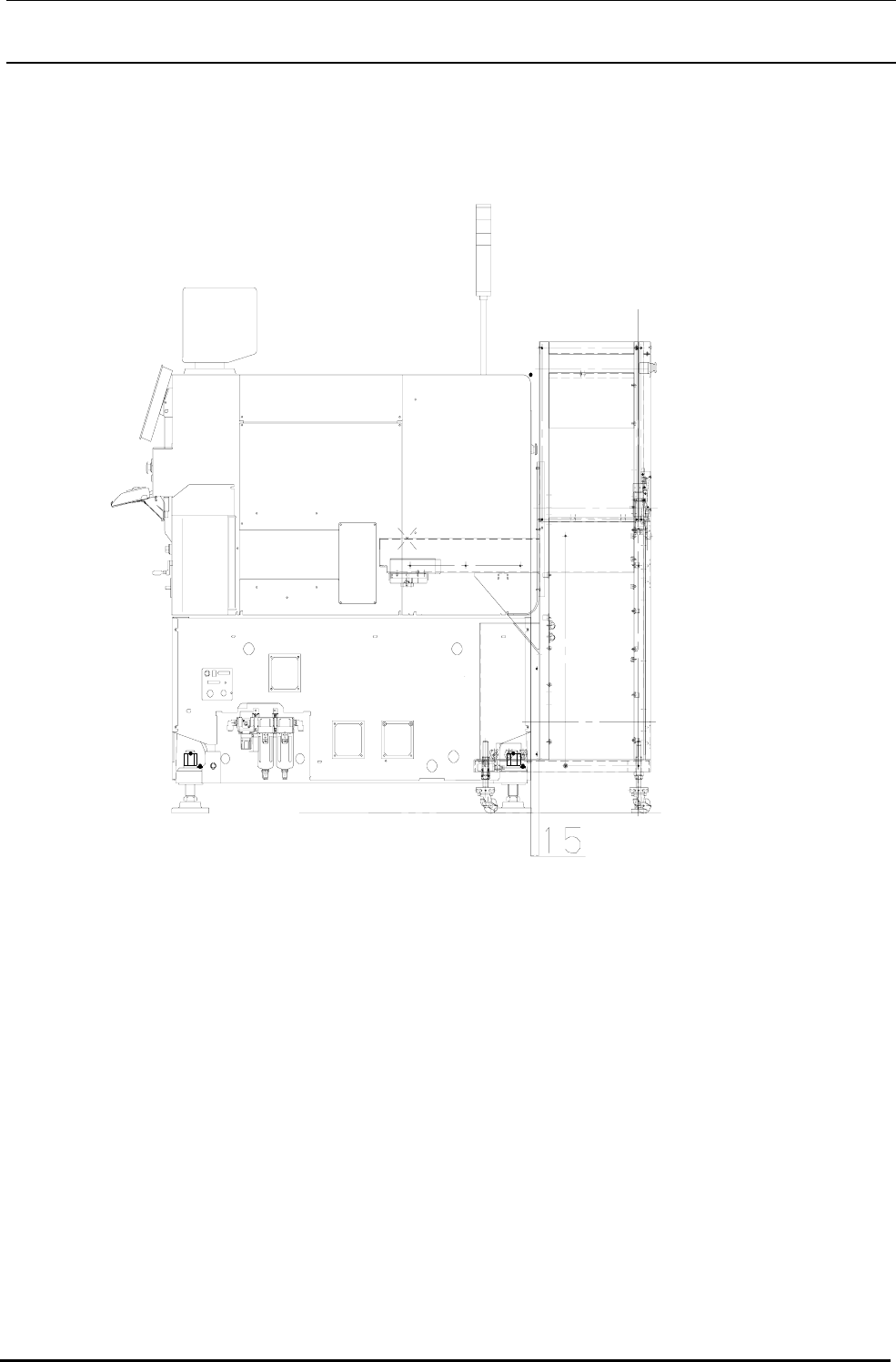

图 14-3-1 TR-5SN 安装外观图
33
