Ｒｅｖ．1.00c
安装要领书
11-2. EN 机
＜程序＞
１） 与标准机相同，确认配电盘的断路器的关闭等，连接电源的电源电路的电源被切断。
同时，卸下护罩 RBC 和护罩 RBL 上安装的安装护罩。
２） 把电源电缆穿过插入口安装的锁定器，把一字形螺丝刀插到装置内部的接线端子座拧紧，把电
源的各线连接到接线端子座上。FG 线连接到底座上的 FG 线接线柱上。(电源电缆线和保护接地
用电线请参照表 1，请适合电缆长度的电缆。)
３） 请用电源电缆插入口上的锁定装置从侧面固定好电缆并拧紧。
※变更电源电压时，请变更「变压器(伺服马达用)」「变压器(DC 电源用)」「AC 电源输入装置」的
3 个接线柱。
危险
请确保工厂充分的供电电流容量。
危险
请绝对不能连接到不符合电压规格的电源上。
22
Ｒｅｖ．1.00c
安装要领书
12. 附属品的连接
12-1. 信号灯
以夹线箍固定
１） 把信号等插到护罩RUR上部的孔上。
２） 把附属的螺母、平垫片如图所示，固
定到支架后，从支架上穿过，不要让
电缆向下松垂，然后连接好插头。
〈注意〉 组装后，把信号灯的上面调整到
离机械设置地面 2000mm。
但是，基板传送高度为 950mm 规
格的机器时，调整高度为
2050mm。
12-2. 视觉监视器
１） 将视觉监视器嵌入底座，用角铁固定件进行固定。
２） 将图像监视器电缆线连接到 VIDEO IN 插座上。
３） 将电源电缆线连接到 AC IN 插座上。
23
图 12-2-1
图像监视器电缆线 电源电缆线
Ｒｅｖ．1.00c
安装要领书

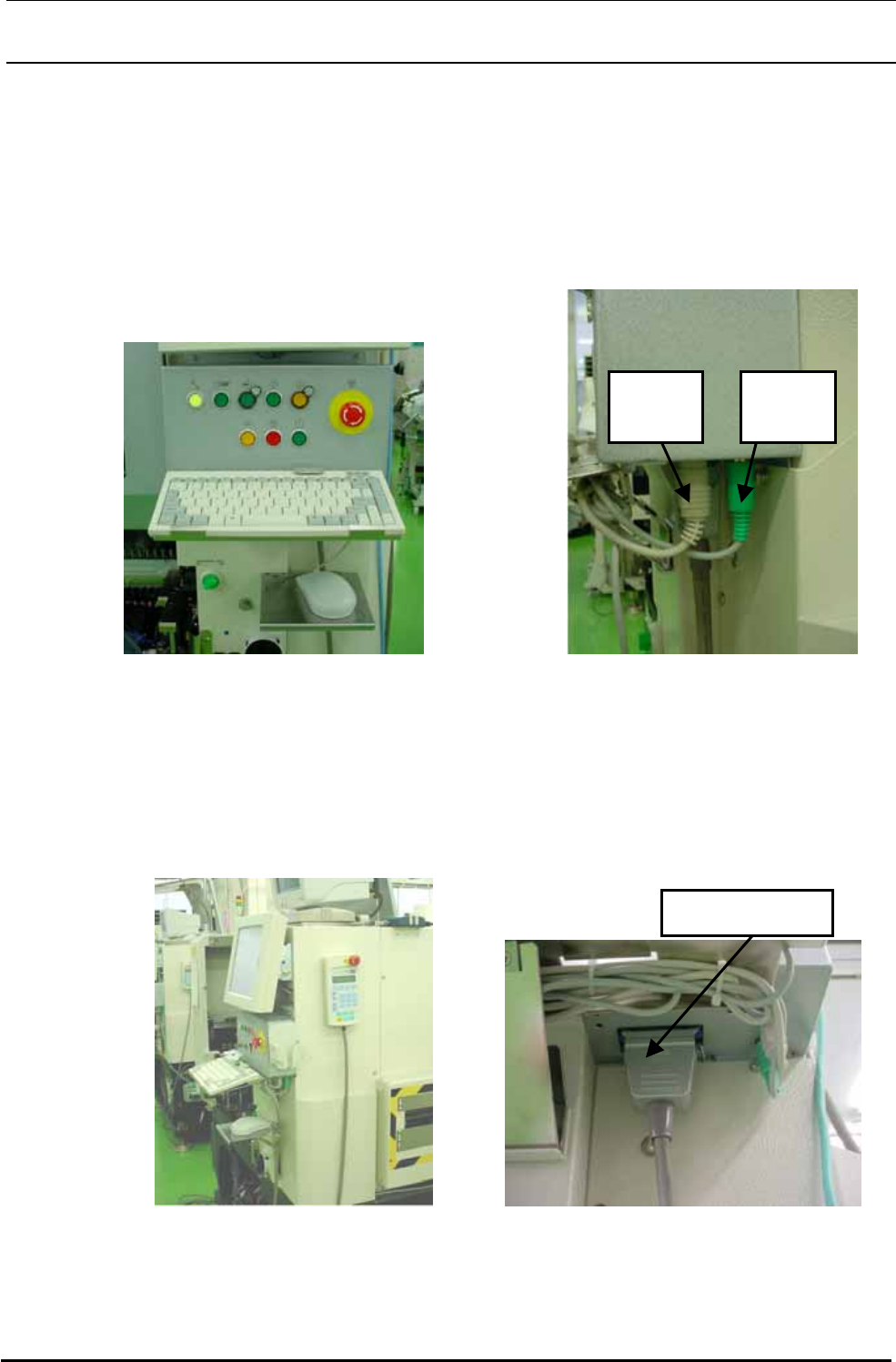

12-3. KB 支架、鼠标板
１） 将 KB 支架组的键盘架、鼠标板固定在主机上。
２） 如下图所示，将键盘和鼠标的电缆线连接到键盘用的连接器上。
鼠标的
电缆线
键盘
电缆线
图 12-3-1 图 12-3-2
12-4. HOD
１） 如下图所示，将 HOD 的电缆线连接到 HOD 用的连接器上。
图 12-4-1 图 12-4-2
HOD 用的连接器
24
