Ｒｅｖ．1.00c

安装要领书

14-3. TR-5SN、TR-5DN

TR-5SN、TR-5DN 按照右图所示的位置进行安装。

图 14-3-1 TR-5SN 安装外观图

Ｒｅｖ．1.00c

安装要领书

15. 主电源打开前的检查

＜程序＞

１）是否进行了贴片机主机的水平调整了吗?

２）传送轨道高度是否符合用户的规格要求?

３）调节器的锁定螺母是否被牢牢地固定?

４）是否正确地供给干燥空气?

５）连接贴片机主机的电源线是否正确地连接?(电压是否正确?)

６） X 轴、贴装头、传送轨道等的传送用固定金属部件是否脱落?

７）附属品是否正确地安装?

８）外部装置是否正确地连接?

９）各装置的轴是否可以用手动顺畅地转动?

・手拿 X 轴的两端，前后是否可以顺畅转动?

・手拿贴装板看看是否左右可以顺畅地移动?

・用手指转动 Z 和θ轴堪堪是否可以顺畅地转动?

１０） Y 轴伺服电动机的制动器已解除否？

Ｒｅｖ．1.00c

安装要领书

16. 一次更换台(选购品)的高度调整

调整一次更换台的高度时，应在主机水平调整之后再进行调整。

16-1. 高度的调整方法

转动一次更换台的高度调整螺栓，可以无阶段地在传送高度 880mm～97mm 的范围内进行调整。

根据传送高度的大致高度，调整一次更换台的高度。

防护罩导向轴

球点的六角扳手

高度调整螺栓

M10 螺栓

刻度标签

刻度基准

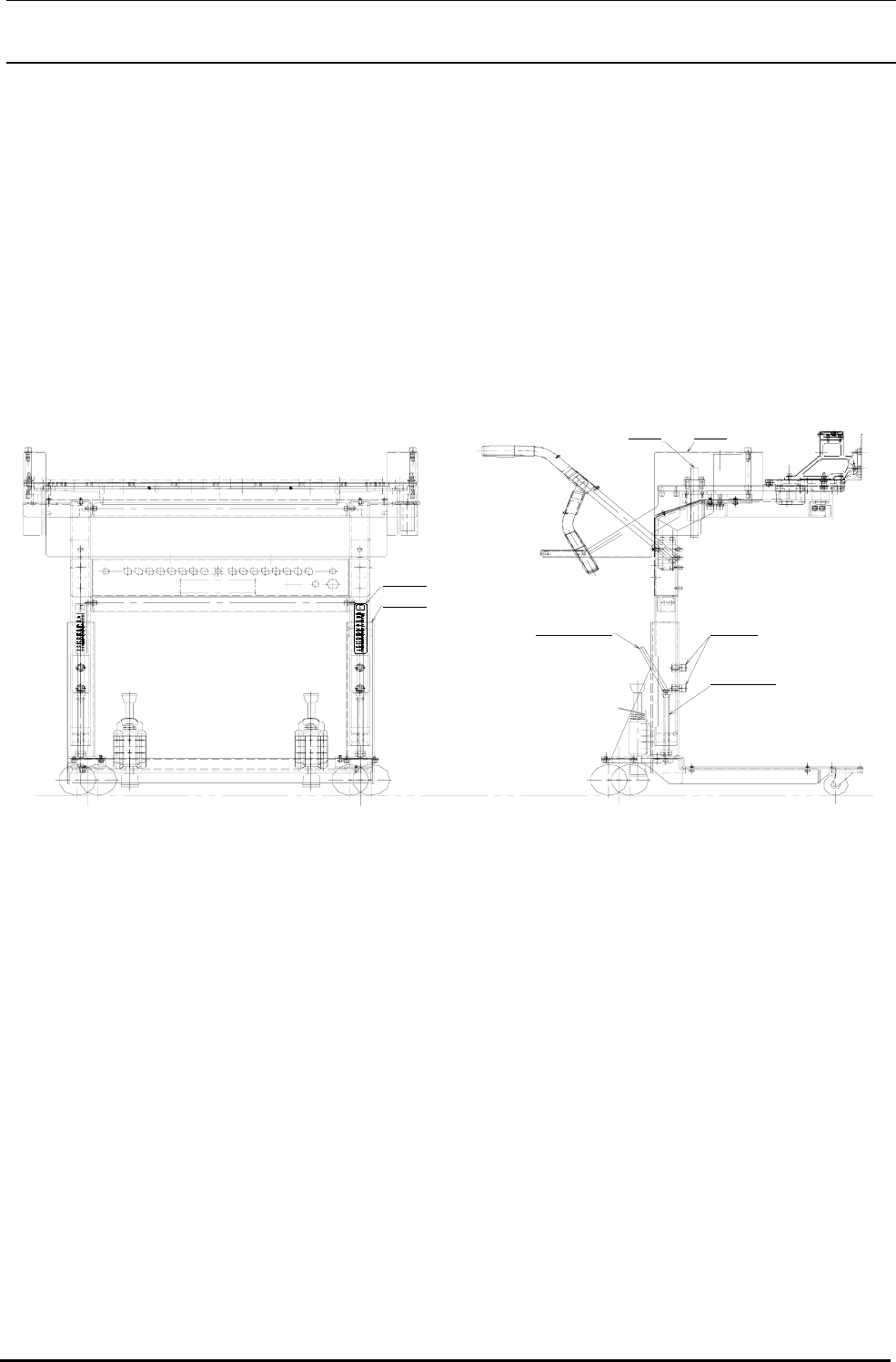

图 16-1-1

（程序）传送高度和更换台车的尺寸不同时进行调整。

１）拧松 4 个 M10 螺栓(不要拧下螺丝)。

２）用球点的六角扳手转动高度调整螺栓，根据传送高度调整台车的刻度基准。(根据传送高度在±

5mm 以内进行调整)

３）固定 M10 螺栓。(拧紧扭矩 85 Ｎ・ｍ)

〈注意〉

如果更换台车的高度与贴片机不一致时，请不要进行料库 UP 动作。

如果贴片机的传送高度和台车高度相差 10mm 以上时，导向轴会与防护罩上面相碰。
