KE-2070.2080安装要领书.pdf - 第29页
Ｒｅｖ．1.00c 安装要领书 12-5. 手柄 １) 把手柄安装到主机右侧飞轮护罩上面的「凹部」。 图 12-5 25
Ｒｅｖ．1.00c
安装要领书
12-3. KB 支架、鼠标板
１） 将 KB 支架组的键盘架、鼠标板固定在主机上。
２） 如下图所示，将键盘和鼠标的电缆线连接到键盘用的连接器上。
鼠标的
电缆线
键盘
电缆线
图 12-3-1 图 12-3-2
12-4. HOD
１） 如下图所示，将 HOD 的电缆线连接到 HOD 用的连接器上。
图 12-4-1 图 12-4-2
HOD 用的连接器
24
Ｒｅｖ．1.00c
安装要领书

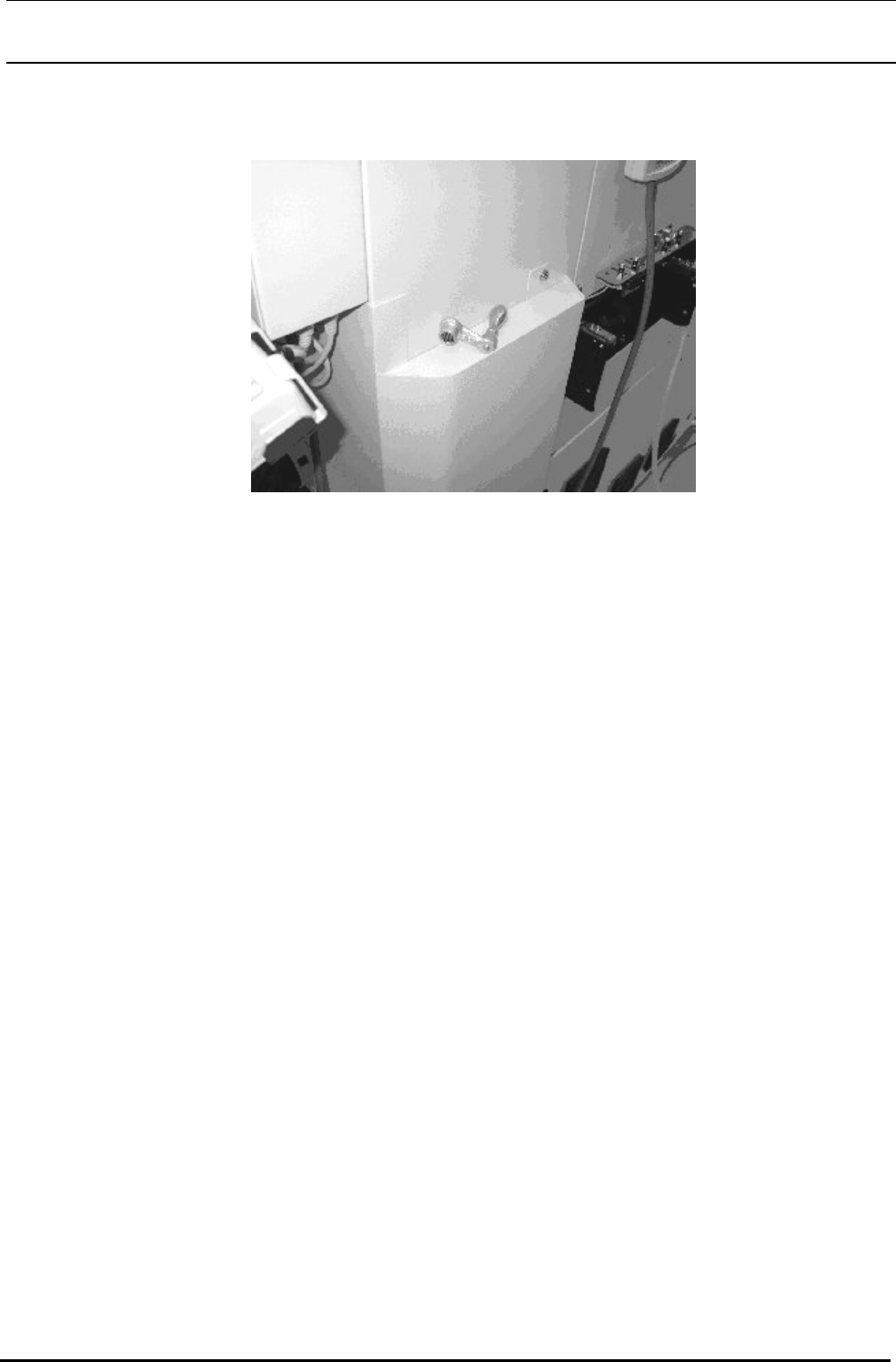

12-5. 手柄
１) 把手柄安装到主机右侧飞轮护罩上面的「凹部」。
图 12-5
25
Ｒｅｖ．1.00c
安装要领书

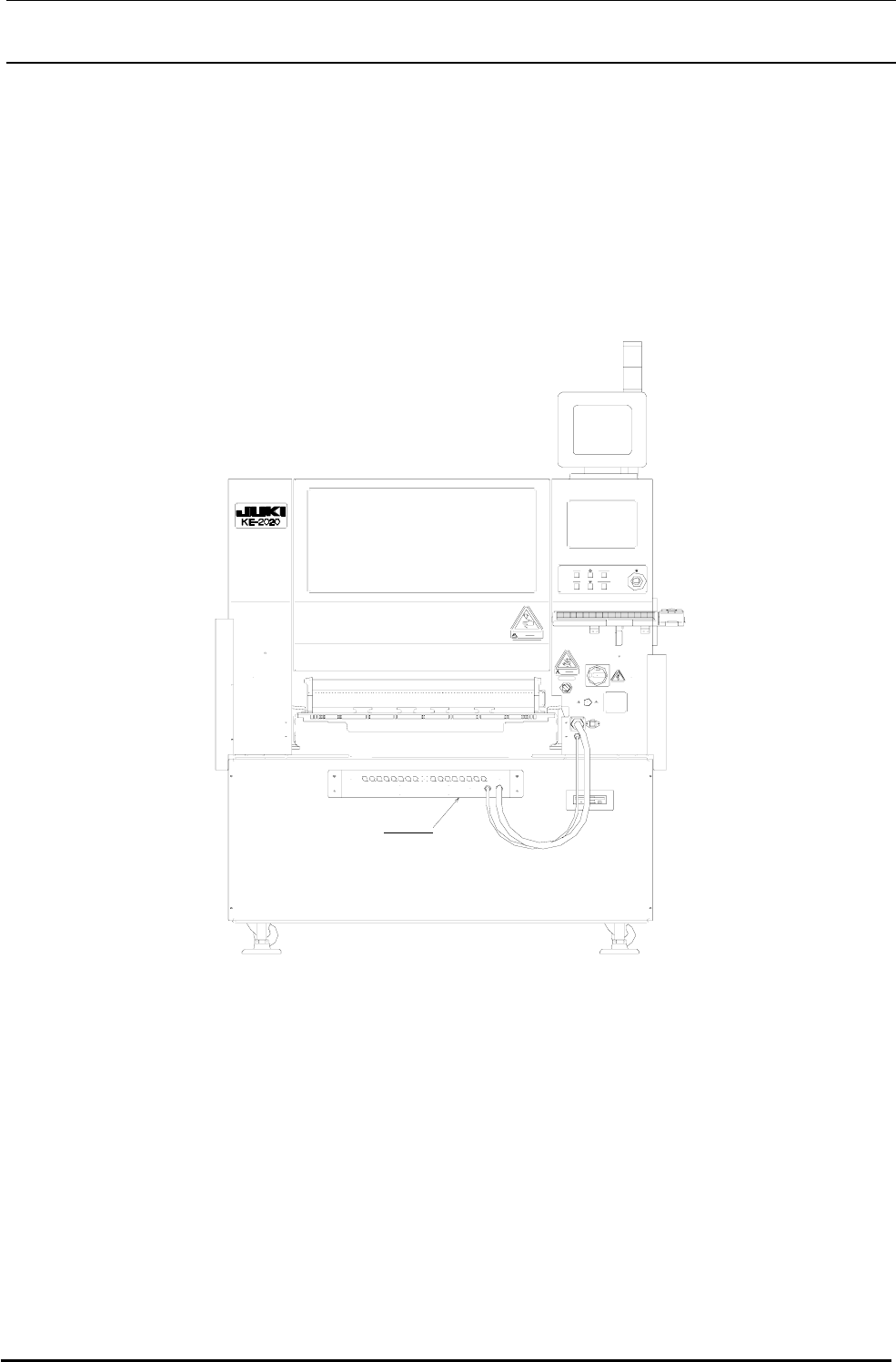

12-6. 供料器连接电缆
１） 请把插头座上引出来的供料器连接电缆和空气软管连接到主机护罩的插头上。(FRONT 和 REAER
两侧)
〈注意〉 一次更换台(选购品)时，插头座安装在一次更换台上。
图 12-6-1
插头座
26
