SPCworks 中文说明[REV 1.2].pdf - 第12页
SPCworks 统计软 件 SPI HS30 2 REV 1 .2 [ 图 1-1] SP C wor ks 软 件 及系 统 构 成
1. SPCworks 软件概要
PARMI CO., LTD.
1
REV 1.2
1. SPCworks 软件概要
SPCworks 是计量形数据统计制程管制的理论(SPC : Statistical Process Control)，在基板印刷的锡
膏高度, 面积, 体积, 偏离位置、pad位置, 大小, 形状别或按照组合多角度分析的软件. SPCworks
软件分析方法是利用Shewhart管理图，提供印刷工程管理中印刷工程管理方法及评价许可公差的印刷
工程能力方法.
SPCworks 有以下项目定义，各项目选择和设定在通过简明的界面里操作.
n 部分群数: 要分析的基板群数
n 分析数据类型 : 高度, 面积, 体积，偏位.
n 部分群大小(管理图的图标打点统计量) : 部分群是单一pad或多数pad群而构成.pad群是通过p
ad选择窗口给使用者操作便利. Pad的形态, 大小, 位置等组成多样化。直观分析印刷制程.
选择数据类型及部分群数量分为 X-bar & R chart, X-bar & S chart, X & MR chart.工程能力分
析也同时把分析结果的标准偏差, 工程能力指数, 规格值等 曲线图和数据显示出来.
SPCworks 运行软件[图 1-1] 是用网线连接的检测机电脑和任意电脑可以安装使用. 而且网络上可
以传送检测机DB.各检测机内部的电脑各自储存DB，DB里保存着基板印刷锡膏所有的高度, 面积, 体
积, 偏位等测定数据.
SPCworks 统计软件
SPI HS30
2
REV 1.2

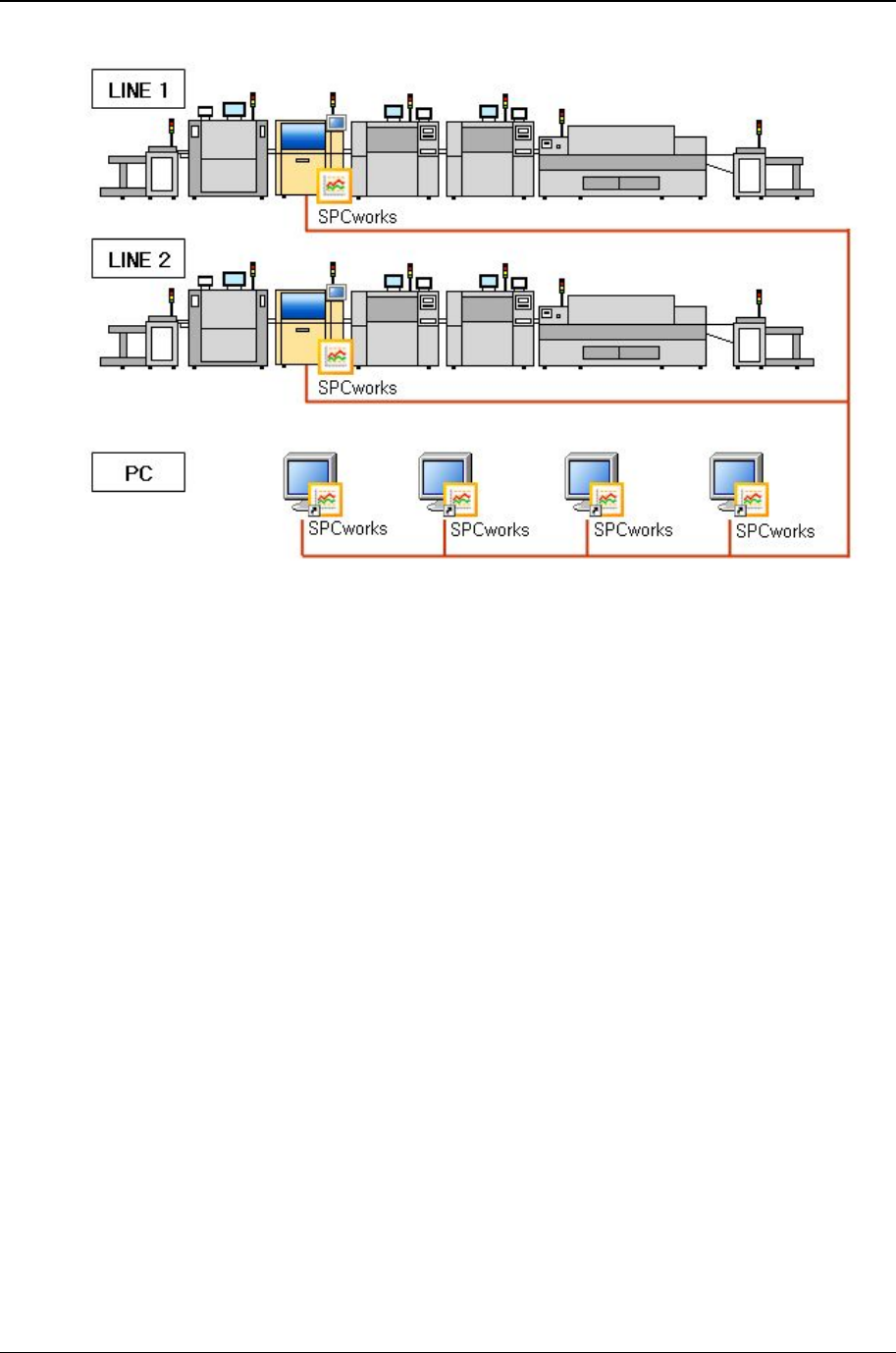

[图 1-1] SPCworks 软件及系统构成
2. SPCworks 开始及 DB 登录
PARMI CO., LTD.
3
REV 1.2
2. SPCworks 运行及DB登录
2.1 SPCworks 运行
SPCworks 安装软件时，在电脑桌面创建
[图 2-1]快捷方式，双击执行按键时软件开始运
行. SPCworks 运行时 [图 2-2] 在SPCworks 工具栏下端点击 SPC(F10) 按键. SPCworks 正
常运行后初期画面 [图 2-3] .
[图 2-1] SPCworks 执行按键
[图 2-2] SPIworks 软件中运行SPCworks
[图 2-3] SPCworks 软件运行初界面
