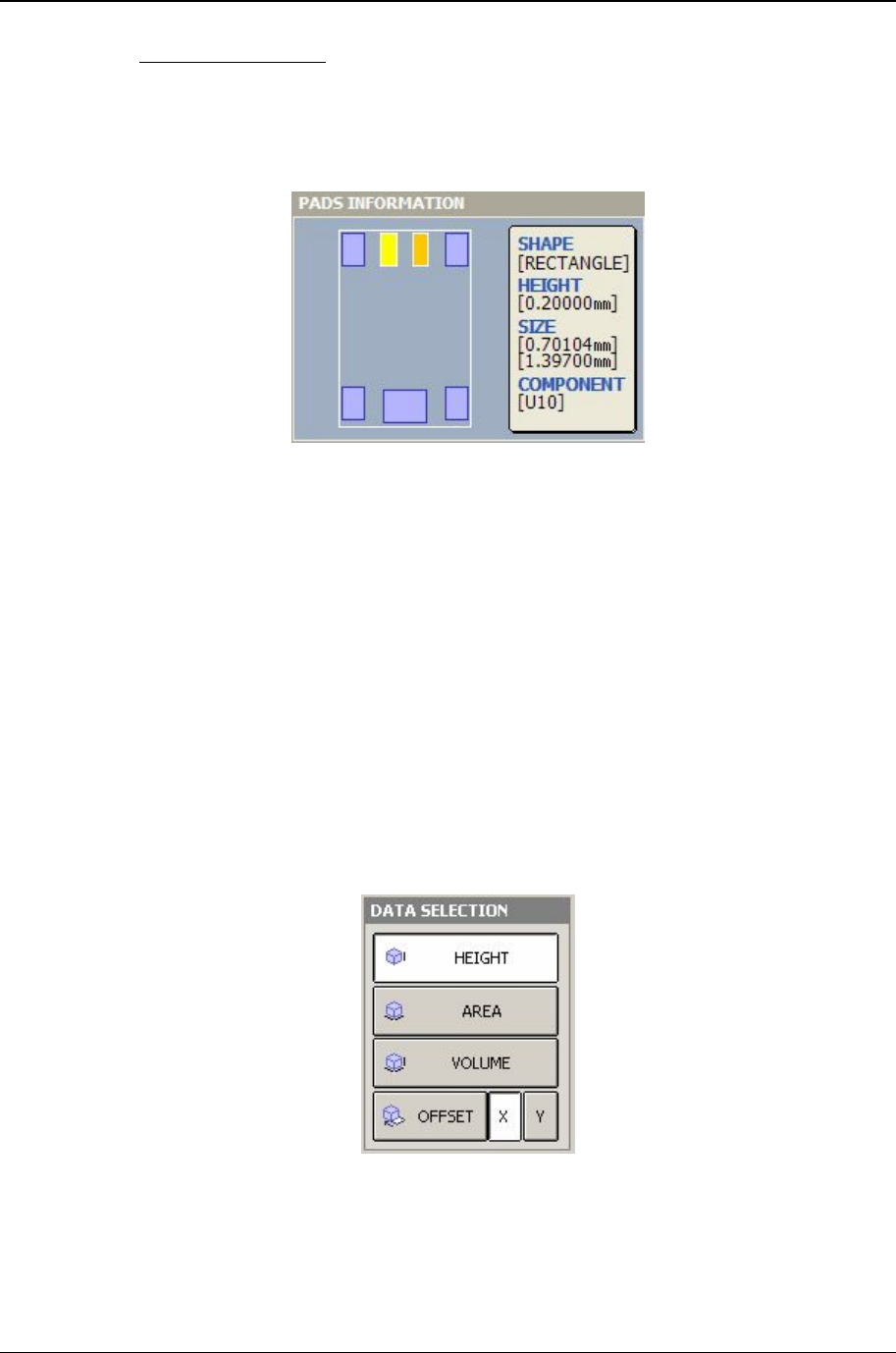

选择pad时pad信息窗[图 3-9]显示各所选择的pad信息. 显示pad形状及pad信息. 在pad形状

里，用鼠标选中特定pad时，与所选择pad同样大小的pad显示黄色，在右侧pad信息栏内显示pad形

状, 高度, 大小. pad元件已登记时显示元件名，没有登录pad用 “_UNDEFINED_”显示.

[图 3-9]pad信息窗

3.4.5 分析数据类型选择

SPCworks 软件里可分析数据类型是如下图 [图 3-10] 高度(Height), 面积(Area), 体积

(Volume), 偏位(Offset)4种, 偏位还分为X方向及Y方向.各类型单位如下.

高度 : mm

面积 : mm

体积 : mm

偏位 : mm

[图 3-10] 分析数据选择

3. 统计系工程分析和工程控制

PARMI CO., LTD.

REV 1.2

3.4.6 单位选择

单位选择是SPC测定的结果用数据方式表达还是目标值的百分率(%)来分析而决定的选择按键.目标

值百分率分析分为两种.第一：部分群形成的各pad形状不同时，各个pad目标值（面积，体积）不

同，所以用百分率来分析. 第二：用百分率显示制程状态时具有很高的直观性，测定的面积和体积

用数据比起显示时，肉眼很难查看并判断制程状态.

单位选择如下图 [图 3-11]，单位选择按键点击时，数据和百分率切换.高度：mm, 面积： mm

体积：mm

3，

按照数据值单位自动变更.

[图 3-11] 单位选择按键

SPCworks 统计软件

SPI HS30

REV 1.2

3.4.7 分析类型

Pad个数, 所选择的pad信息是否一致, 按照分析数据类型如下分为几种。.

Pad个数分析类型如下[表 3-1].pad数量一个时，工程管理图用 X & MR 来显示;Pad数量 2~10

时： X-bar & R-chart来显示；pad数量超过11 以上时：X-bar & S-chart来显示.

[表 3-1]pad个数别管理图类型

pad个数

1 2~10 11 以上

管理图类型

X & MR X-bar & R-chart X-bar & S-chart

所选择pad信息及分析数据类型如下[表 3-2]：

■ 部分群形成的各pad大小相同时：高度, 面积, 体积数据方式或目标值对比百分率（%）都可以

分析SPC统计制程工程分析图，偏位检测时，因为目标值是 “0”，所以使用百分率（%）分析

时无意义.

■ 部分群形成的各pad大小不相同时：高度数据可以选择数字方式或目标值百分率使用. 面积和体

积只能使用目标值的百分率（%）方式来分析，偏位检测时仅使用数字方式.
