3. 统计 系 工程分 析和工程控制 PARMI CO ., LTD. 1 1 REV 1 .2 3.4. 2 分析 期 间 选择 窗口 (Pe riod Sele ctio n) 分析期 间选 择 窗是选择 基板 检测时 间和分析图。 随期 间 变化， 基板信息窗 内 的 基板信息 也更新 . 如 下图［[图 3-5 ］显示 分析基板 选择窗的结构 . 窗口上端 显示选择基板信息启止时间，柱形图表示为 某时间段内 生 产 量. 时 间…
SPCworks 统计软件
SPI HS30
10
REV 1.2
- 基板信息窗口里显示的是所有已检测基板信息.
- 分析数据类型高度(Height)来选择.
- 数据分析的是目标值的百分率.
- 非 Monitoring 模式来设定.
3.3.2 分析方法及顺序
DB连接后在SPCworks窗口里，锡膏印刷工程分析及控制方法和顺序如下.
① 期间选择窗口选择检测时间段.
② 期间选择窗口里选择检测时间段，基板信息窗口自动更新，下一步选择基板信息窗口内数据群
③ pad选择 按键点击后，在pad选择窗口里选择pad. 选择pad形成部分群.
④ 数据类型选择窗口里高度, 面积, 体积, 偏位中选择想要分析的类型.
⑤ measured/% : 单位(mm.%)切换
⑥ Monitoring ：检测数据更新.
3.4 分析条件设定
3.4.1 机种信息

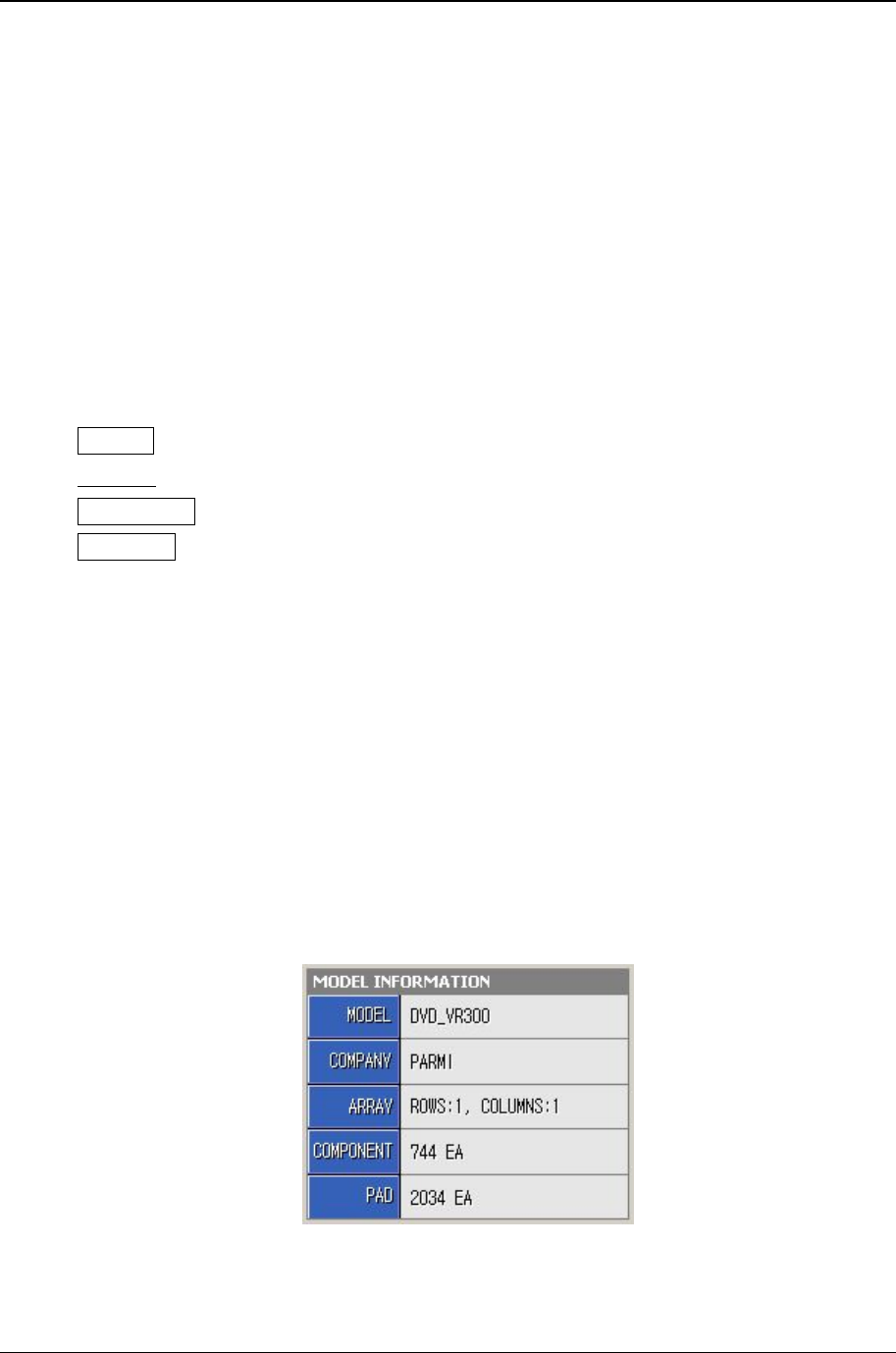

机种（基板信息）[图 3-4] 如下显示. 基板的机种名,公司名,基板排列,登录的元件数, 总pad数
等信息窗口内显示.
[图 3-4] 机种信息
3. 统计系工程分析和工程控制
PARMI CO., LTD.
11
REV 1.2
3.4.2 分析期间选择窗口(Period Selection)
分析期间选择窗是选择基板检测时间和分析图。随期间变化，基板信息窗内的基板信息也更新. 如
下图［[图 3-5］显示分析基板选择窗的结构.窗口上端显示选择基板信息启止时间，柱形图表示为
某时间段内生产量. 时间段选择顺序如下.
① 利用鼠标点击“选日移动按键”后选择日期和时间.
② 期间移动后约0.5秒后基板信息窗口自动更新.
[图 3-5] 时间段基板生产量图表
以下说明主要构成的各要素.
n 作业期间
显示现选择的机种生产开始日期和截止日期.
n 选日移动按键
生产量图形显示的是24小时内生产量. 想要看前后日生产量时用鼠标点击选日移动按键.
n 鼠标指示柱
图表内鼠标位置用灰色垂直柱子来显示. 各柱子显示每单位时间生产量.
n 鼠标指示时刻
显示鼠标指示柱子的日期及时刻.
作业期间
每单位时间生产量 鼠标指示时刻
鼠标指示柱
选日移动按键
日期按键
总生产量
SPCworks 统计软件
SPI HS30
12
REV 1.2
n 每单位时间生产量
显示鼠标指示柱的基板生产量.
n 总生产量
作业期间内生产的总基板数.
n 日期选择按键
利用月历基准始点用日期单位选择.
3.4.3 基板信息分析窗

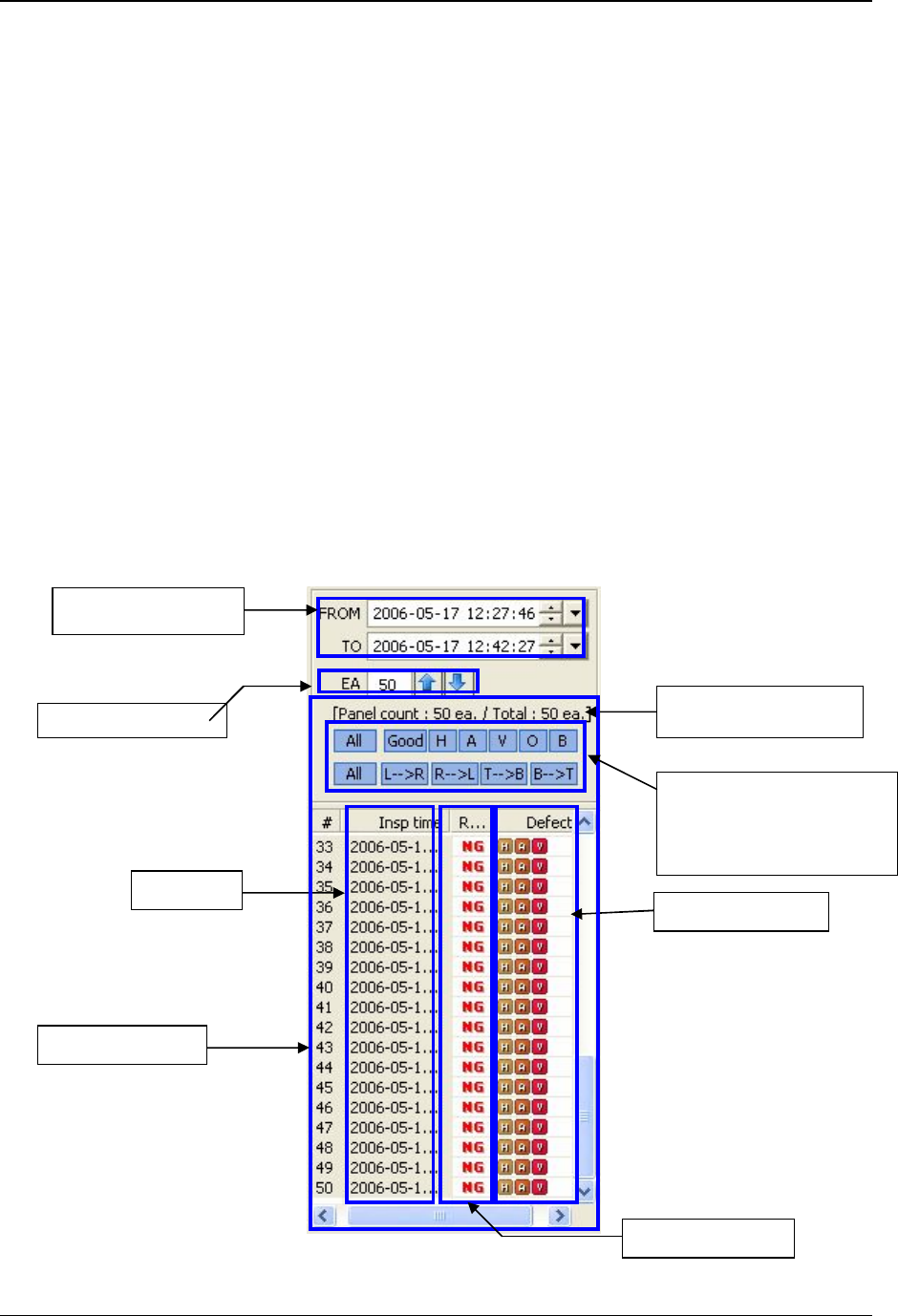

基板信息分析窗是“期间选择窗口”内设定的基板信息显示，且分析基板选择窗口。基板信息的显
示内容是 1: 基板检测时刻 2: 基板不良内容详细显示.且最新检测基板信息显示在最下方。选择要
分析基板（检测时刻）使用方法：1、利用鼠标选择. 2、利用鼠标和键盘上Ctrl键，shift键各个或多
个基板选择. 3、基板个数窗（EA） : 输入选择基板数后指定基板（检测时刻）为基准，箭头方向
按键点击时可选择需要时刻基板信息.
[图 3-6] 基板信息窗
选者范围开始-截止
数量表示及方向按键
检测时刻
基板信息列表
列表表示的总基板数
基板情报列表
基板检测结果
基板选择条件
1. 不良类型
2.
印刷机刮刀方向
