pad选择窗口用途是部分群构成的各pad，提供给使用者方便选择的窗口，使用时在SPCworks主界

面点击pad选择按键.

3.5.1 pad选择窗结构

pad选择窗口结构如下[图 3-14].

■ 工具: 选择pad时，提供必要的多样功能

■ 整画面窗: 显示打开钢网板的Gerber文件pad的形状显示，整画面窗口提供编辑pad的多样功

能。

■ Navigator(网景): 所有pad缩小显示。Navigator内方框移动时，方框范围内的各pad显示在整

画面窗口.

■ 元件及形状列表 : 显示所有pad Array别, 元件别, 形状别组合化的形式.

■ 中心线 : 在整画面窗口里选择pad时，选择的pad中心十字线.

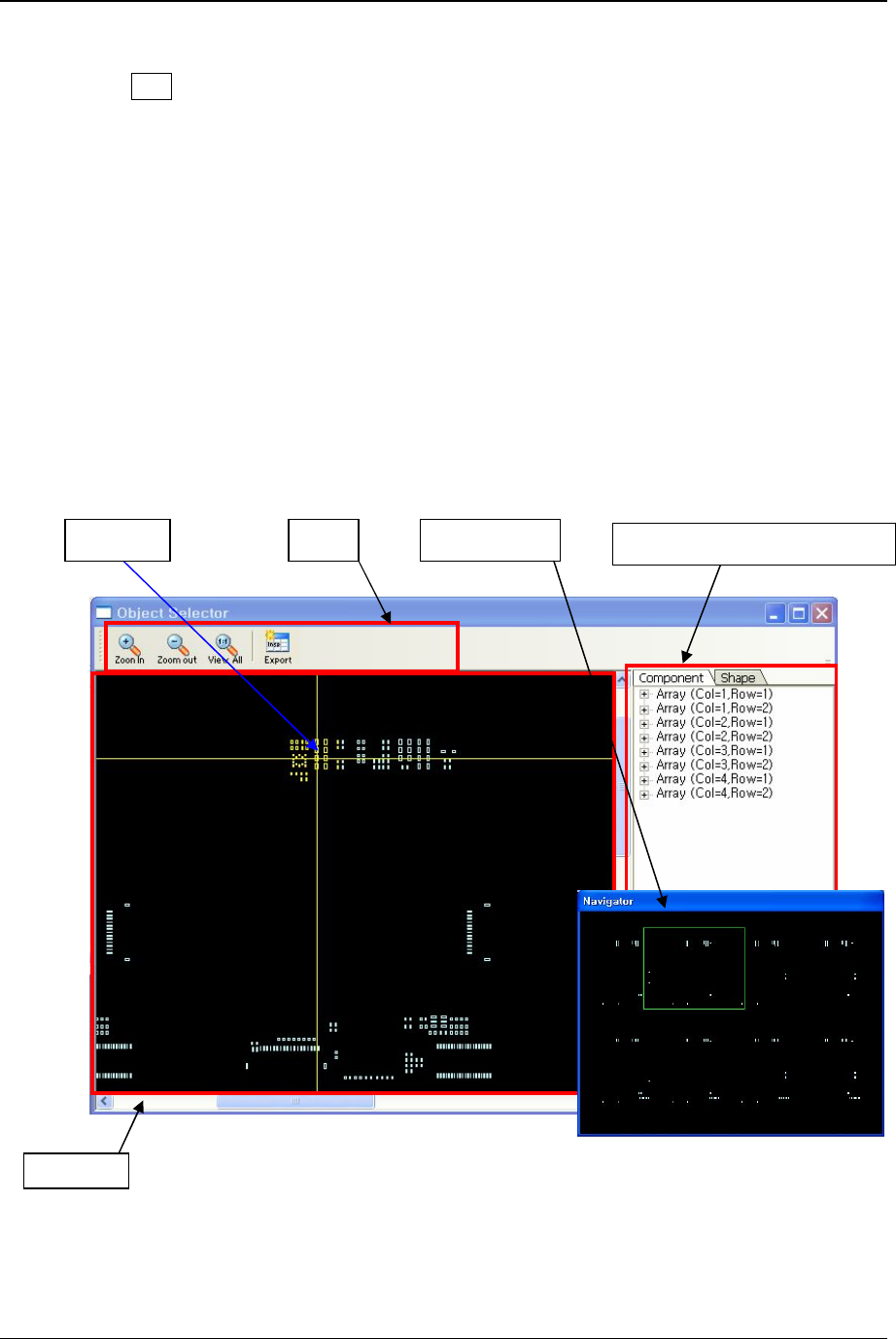

[图 3-14]pad选择窗

3.5.2 工具

工具[图 3-15]由整画面窗口控制的各按键及数据保存/打印按键来构成.

工具

Navigator

元件及形象列表

整画面

中心线

3. 统计系工程分析和工程控制

PARMI CO., LTD.

REV 1.2

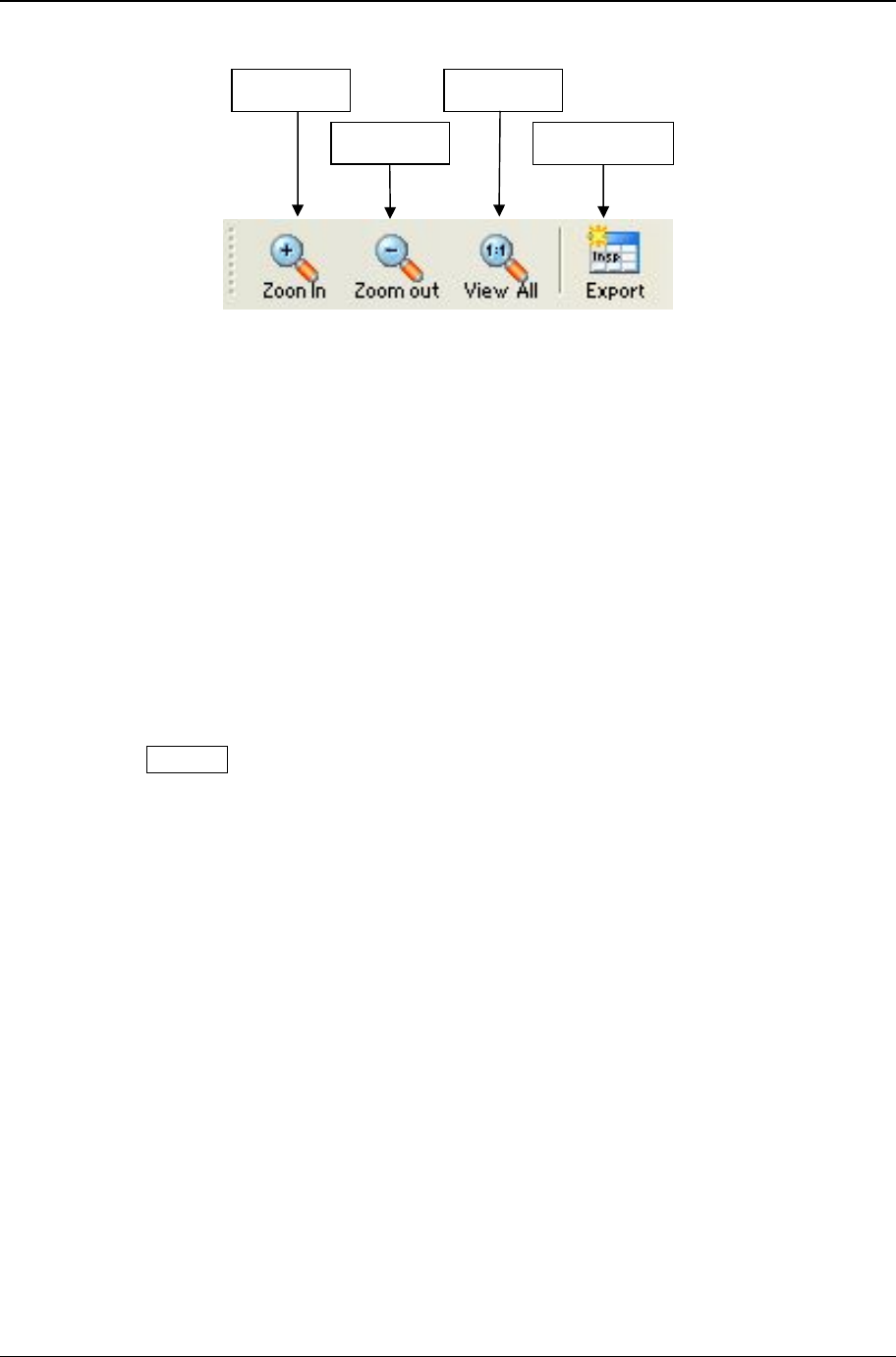

[图 3-15] 选择工具

① 放大

点击放大按键时，整画面窗的各pad放大显示.

② 缩小

点击缩小按键时，整画面窗的pad缩小显示.

③ 全画面

点击全画面按键时，跟基板大小1：1比例显示.

④ 数据导出

pad选择后 Export 按键点击时，在基板信息窗里，所选择的各基板信息文件（＊＊．ＣＳＶ）

形式保存. ＊＊.CSV文件在可以用Excel打开，利用数据可以作成报告.

除文件保存之外还可以列印指定的报告. 点击数据保存按键后在显示的 ‘Data导出’窗口里，选择数

据文件或打印报告书.

详细内容请参考《 4. 分析数据及结果导出(Data导出)》.

放大

数据导出

缩小

全画面
