3. 统计 系 工程分 析和工程控制 PARMI CO ., LTD. 37 REV 1 .2 [ 图 3-35 ] 工程 能力 指 数 计算 必 要 的 规 格 上限 和 规格 下 限设 定
SPCworks 统计软件
SPI HS30
36
REV 1.2

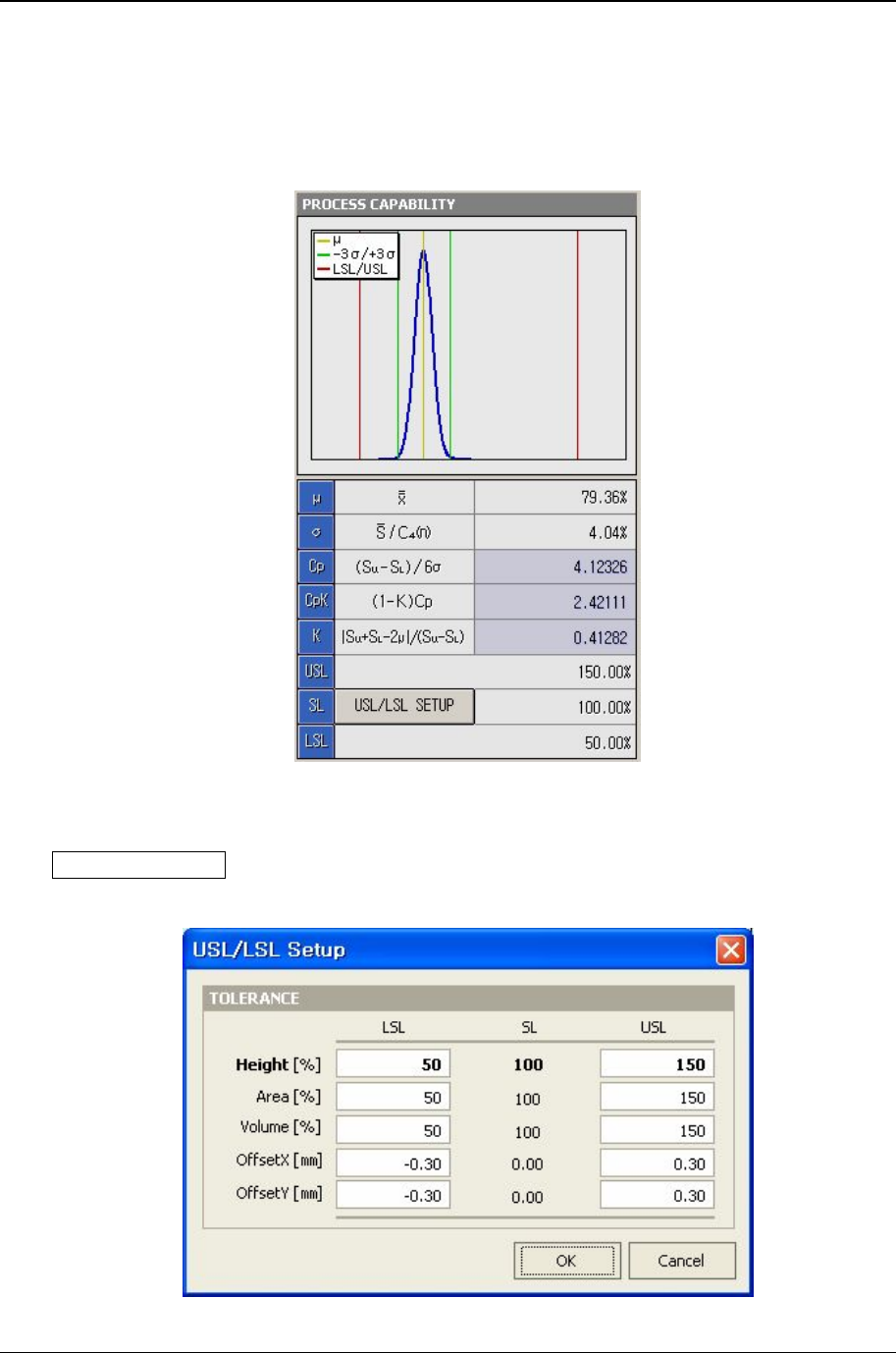

以下图是工程能力分析窗口。窗口上部是工程Gaussian 分布图，黄色线是总平均, 两条绿色线是
工程的 +/- 3
s
表示、两条红色线是规格上限/下限表示. 工程特性数据框里显示的是总平均, 西
格玛(
s
), 工程能力指数，规格值.
[图 3-34] 工程能力分析窗口
USL/LSL SETUP 按键点击时如下图[图 3-35]对话框显示，对话框里可以变更规格.
3. 统计系工程分析和工程控制
PARMI CO., LTD.
37
REV 1.2
[图 3-35] 工程能力指数计算必要的规格上限和规格下限设定
SPCworks 统计软件
SPI HS30
38
REV 1.2
4. 分析数据及结果导出(Data Export)
SPCworks 软件是已分析中的数据，以Excel 可读的Txt文件(*.CSV)形式导出或直接打印报告提供的
功能. 利用Txt文件，使用者可以把分析结果做成鉴证或报告. 所选择的pad或全部pad结果都可以保
存.
文件创建顺序如下.
① 如下图 [图 4-1] 在SPCworks 菜单里选择 文件 -> Export Data 菜单. 或pad选择窗口
点击 Export 按键.
[图 4-1] 分析数据保存
② 点击Export Data 菜单时显示如下图[图 4-2]创建. 左侧 Exportable list栏所需要的 Export
Item选择后点击 >> 按键时在右侧 Selected Items list栏里显示所选的 Item. 之后点击
Export 按键时 .创建 CSV 文件。 Print Report 按键点击时打印报告书样式.
[图 4-2] 全部或所选择pad选择对话框
