3. 统计系工程分析和工程控制
PARMI CO., LTD.
7
REV 1.2
3. 统计制程工程分析及工程控制
3.1 DB连接
在线安装的检测机对每基板检测完毕及时测定的数据保存到检测机内DB内部.分析顺序如下.
① SPCworks 主界面 文件 -> Open 菜单选后创建 Panel 机种 Selection 窗口
.
[图 3-1] 选择 机种 Open菜单
② Panel 机种 Selection窗
[图 3-2]：在前面所说的通过DB登录过程，SPCworks 登录的DB
显示的 RegisteredDB
列表框里构成的 Panel 机种列表。RegisteredDB列表框里DB选择时
DB内保存的所有基板和详细信息显示在 Panel 机种
列表框里. Panel 机种列表框信息显示如
下.
A. 机种 : 显示基板型号.
B. COMPANY : 显示基板机种名创建时输入的公司信息.
C. REGISTRANT : 显示基板机种名创建时输入的登录者信息.
D. SIZE : 显示基板大小（㎜ 单位）.
E. STENCIL : 显示基板钢网板高度（㎜ 单位）.
F. TOTALPADS : 显示基板中全pad数.
G. ARRAYINFO : 显示一张基板中多个基板排列信息.
H. PADS/ARRAY : 显示每一个基板中pad数.
③ Panel 机种列表
框里想要分析机种 用鼠标选择后点击 Open 按键.
SPCworks 统计软件
SPI HS30
8
REV 1.2

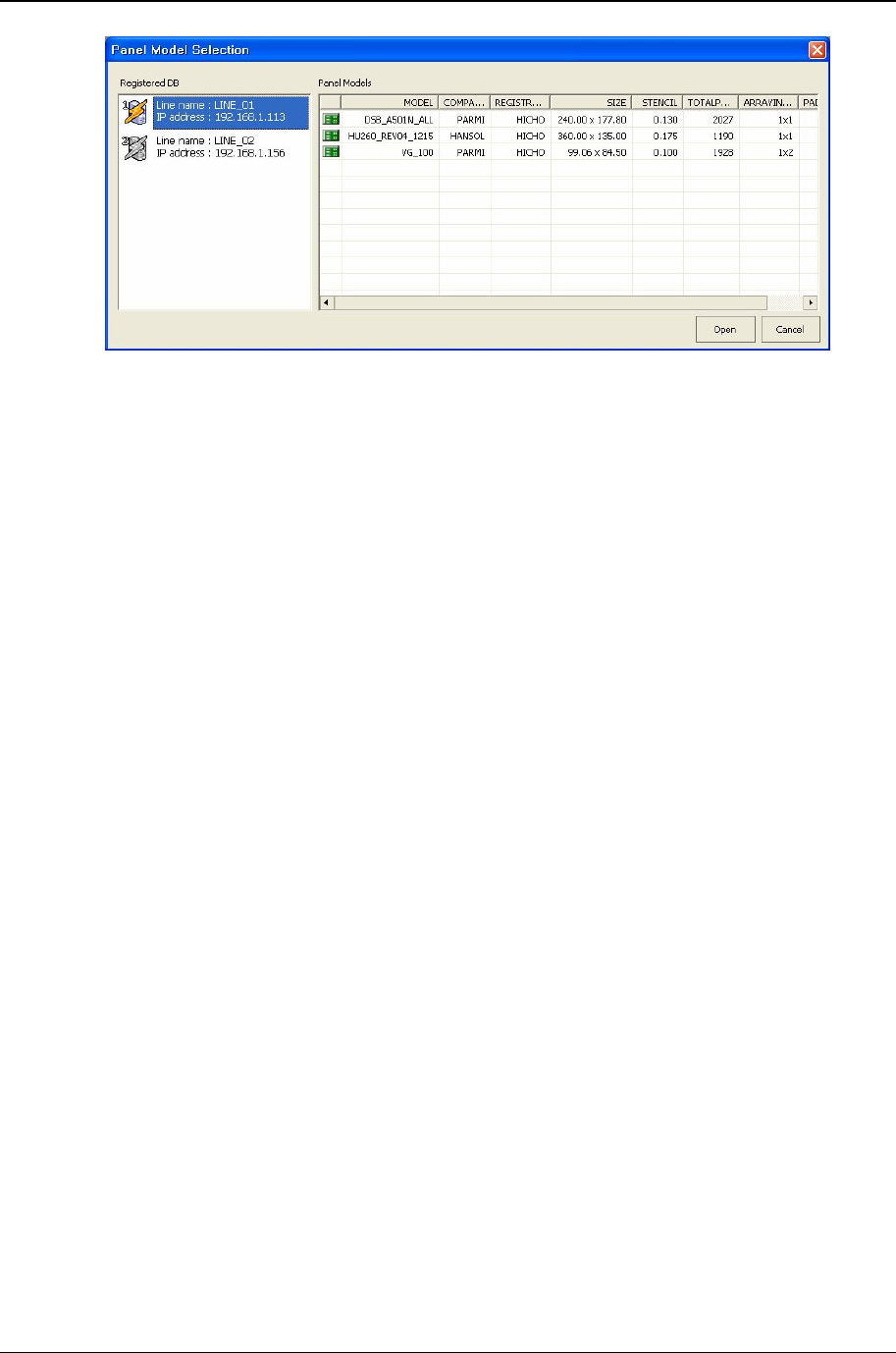

[图 3-2] Panel 机种 Selection 窗口
3.2 SPCworks 窗口结构
SPCworks 窗口结构 [图 3-3] 主要构成部说明如下.
n 菜单
菜单是文件, 预览, Configure, 帮助等4个菜单构成.
n 机种信息窗
显示检测机DB连接时选择的基板机种信息.
n 期间选择窗
在期间信息窗口里选择开始时间和截止时间，显示基板信息窗口基板选项.
n 基板信息窗
期间内所选择的所有基板信息显示. 检测时刻及不良信息显示，利用鼠标选择基板数.
n pad信息窗
所选择pad信息窗口.
n 数据选择窗
选择想要分析数据类型.
n 管理图窗
部分群平均及偏差管理的曲线图.
n 工程能力分析窗
工程能力(Process Capability) 结果用图表和数据显示.
n pad选择按键
创建pad选择窗.
n measured/% 选择按键
3. 统计系工程分析和工程控制
PARMI CO., LTD.
9
REV 1.2
单位（mm.%）切换。
n Monitoring 按键
更新当前数据.

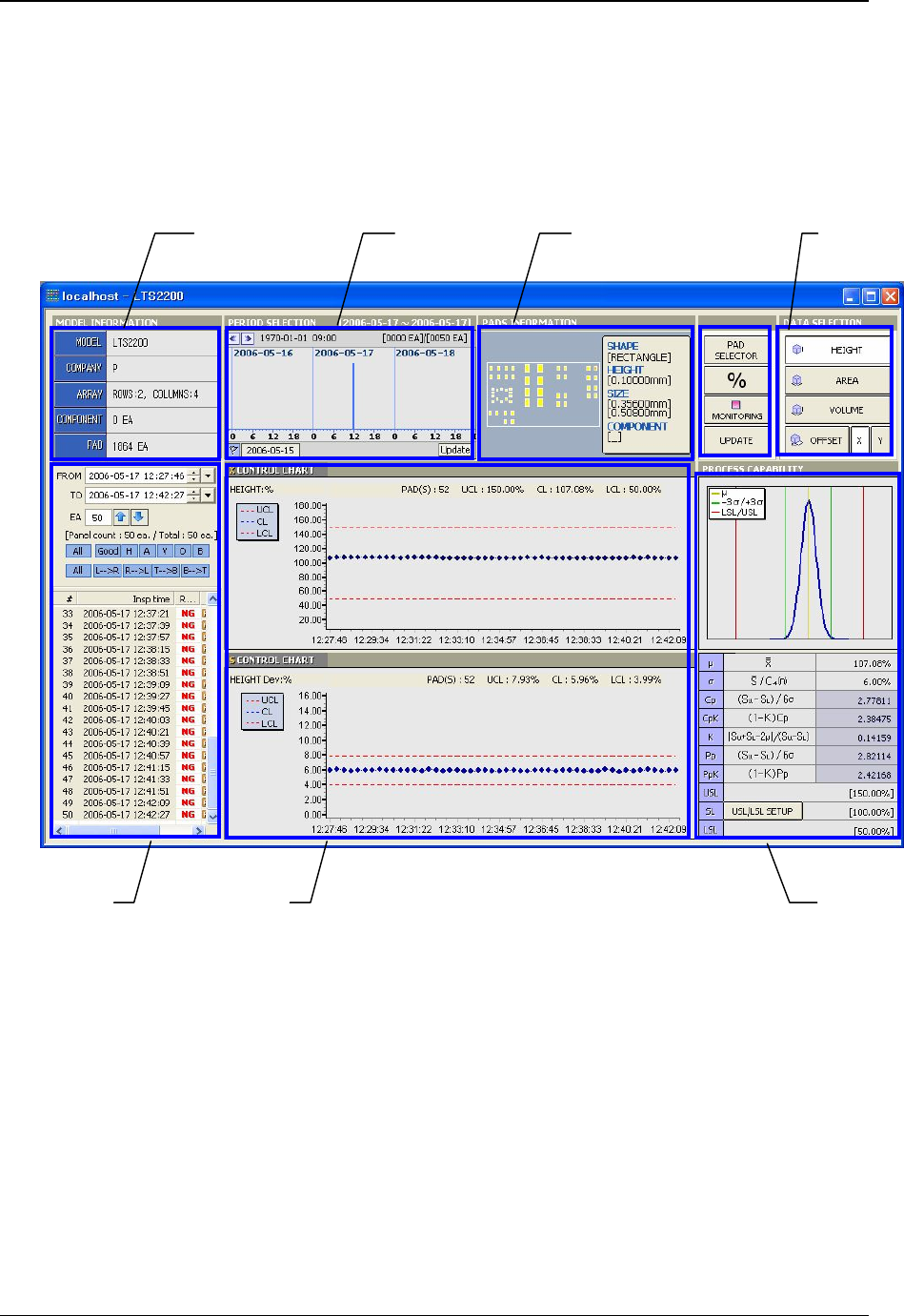

[图 3-3] SPCworks 软件构成
3.3 分析方法的概要
3.3.1 进入DB后初始化
基板机种选择后进入SPCworks DB时以下软件初始化.
- 机种信息窗里所选择基板信息显示.
- 期间选择窗口显示的是最新检测日.
机种情报 选择日期 PAD情报 数据选项
分析图表 工程能力分析
基板信息
