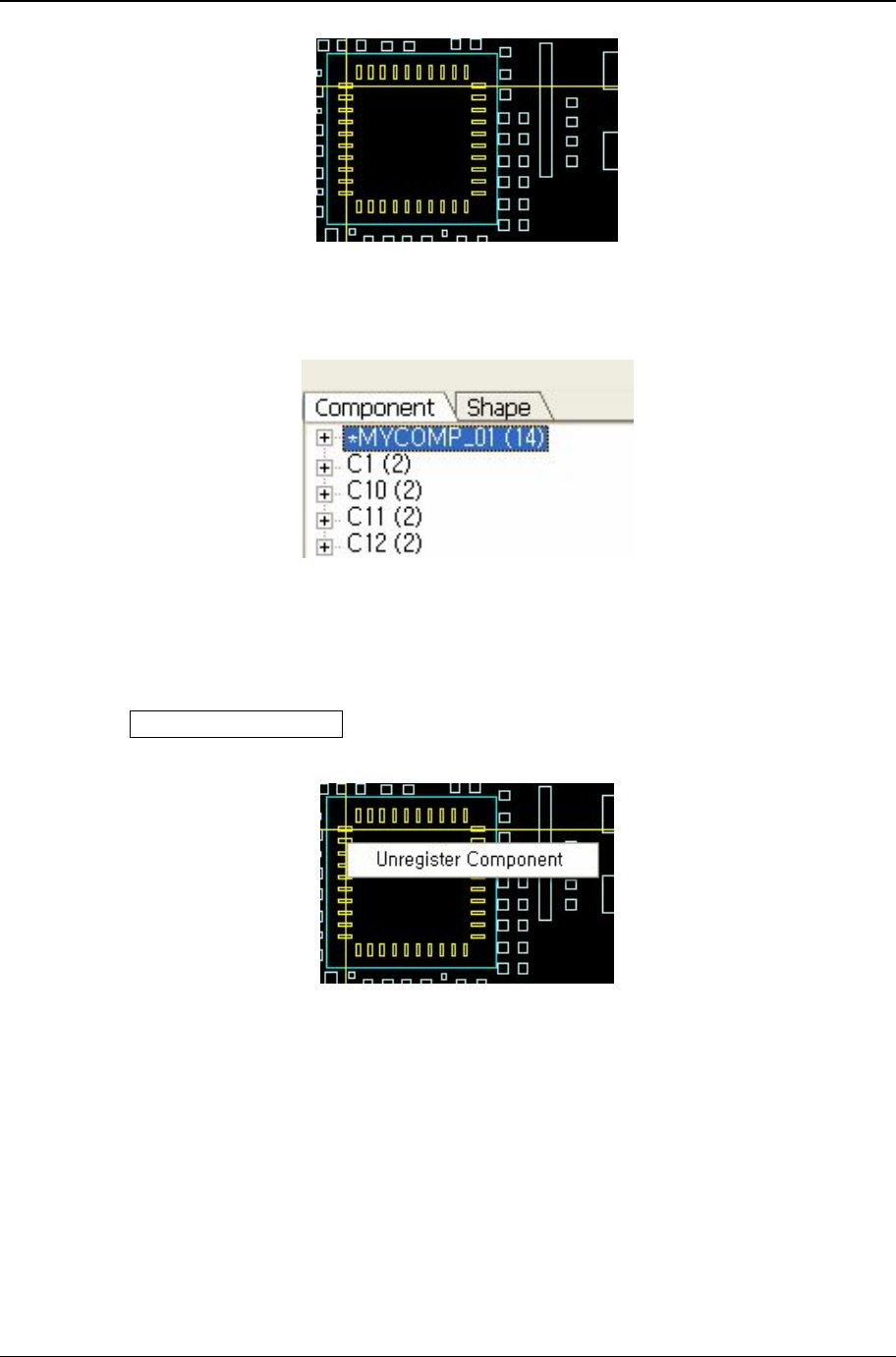

[图 3-21] 整画面窗的使用者登录元件
[图 3-22] 使用者登录元件
取消“使用者定义元件登录”方法如下：选择列表里元件后，在元件框内用鼠标右键单击[图 3-23
]后点击 Unregister Component 菜单时取消元件登录.
[图 3-23] 使用者元件登录取消菜单
3.5.4 元件及形状别列表
pad选择窗口右侧元件别列表和形状别列表（Shape）显示. 元件列表里显示已教示过的元件和元件
排列. 形状列表里显示pad的形状分为圆形(Circle)和方框型(Rectangle)形态 。各形态按大小区分
排列.
SPCworks 统计软件
SPI HS30
24
REV 1.2
基板由Array（多连板）构成时，在元件别、形状别列表前增加“Array” .
如下图 [图 3-25], [图 3-25], [图 3-26] 显示元件以及形状别列表.

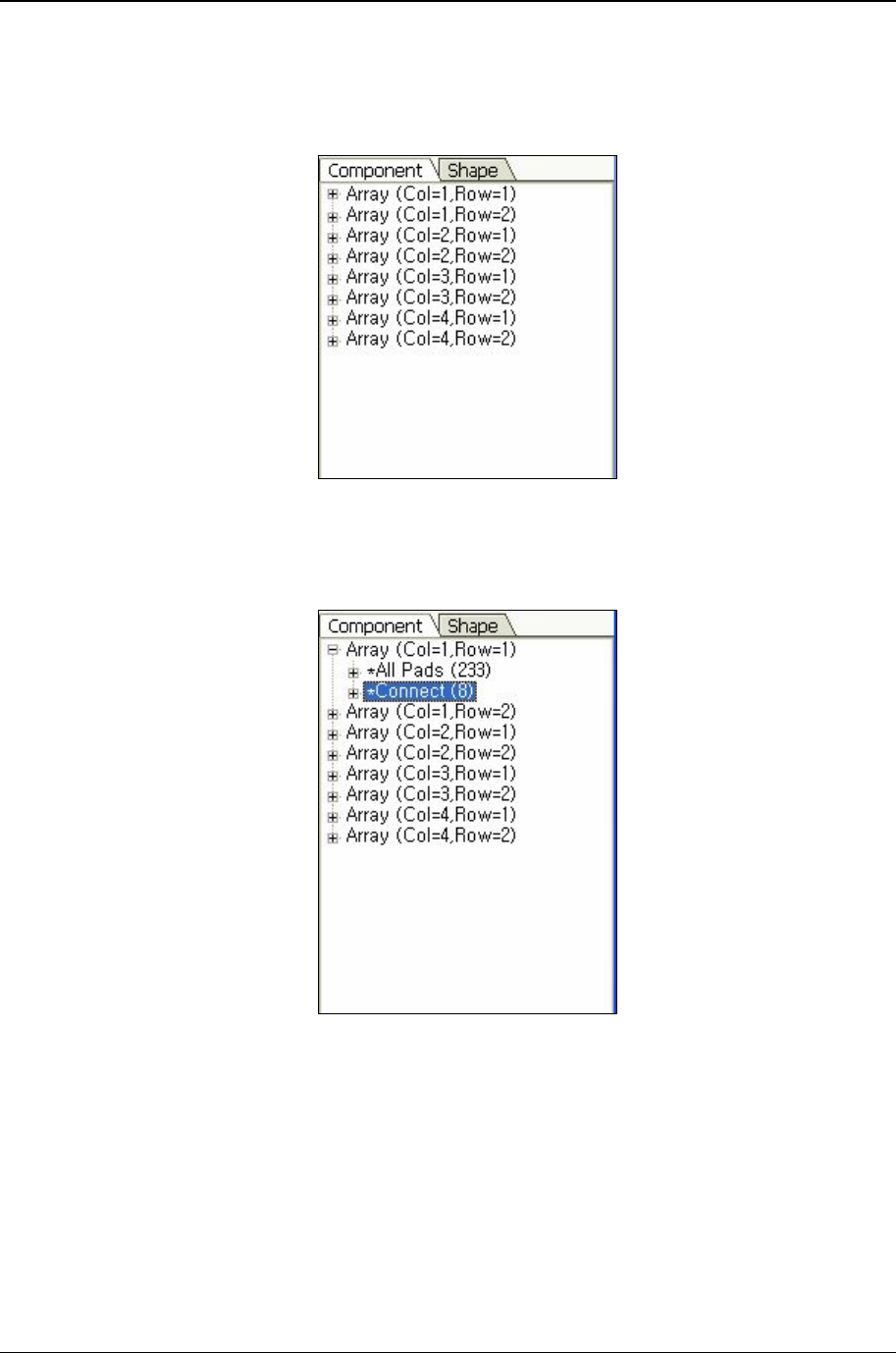

[图 3-24] Array 信息
[图 3-25] 元件别列表
3. 统计系工程分析和工程控制
PARMI CO., LTD.
25
REV 1.2
[图 3-26] 形状别列表
元件及形状别列表跟整画面窗口互相连接,就是在元件及形状别列表里，选择元件或pad时，整画面
窗也会显示相应的元件和pad.将鼠标箭头放在特定元件或形状名上点击右键时创建 Selectpads菜
单. 对所选择的元件或形状做SPC分析. 点击各元件名列或形状名列前的“+”号时，会显示各元件及
pad形状。利用“Ctrl”键和鼠标选择着多个pad后执行SPC分析.
