24.3.ｶﾑﾎﾞｯｸｽ(DCPA) 24.3.Cam box(DCPA) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Remarks 1 DCPI0510 1 VALVE ﾊﾞﾙﾌﾞ 2 H5308A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X45L 3 W1023A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌ…
24.3.カムボックス(DCPA)
24.3.Cam box(DCPA)
24.3.カムボックス(DCPA)
24.3.Cam box(DCPA)
24 - 12
CP-743ME,CP-742ME PARTS LIST ver03

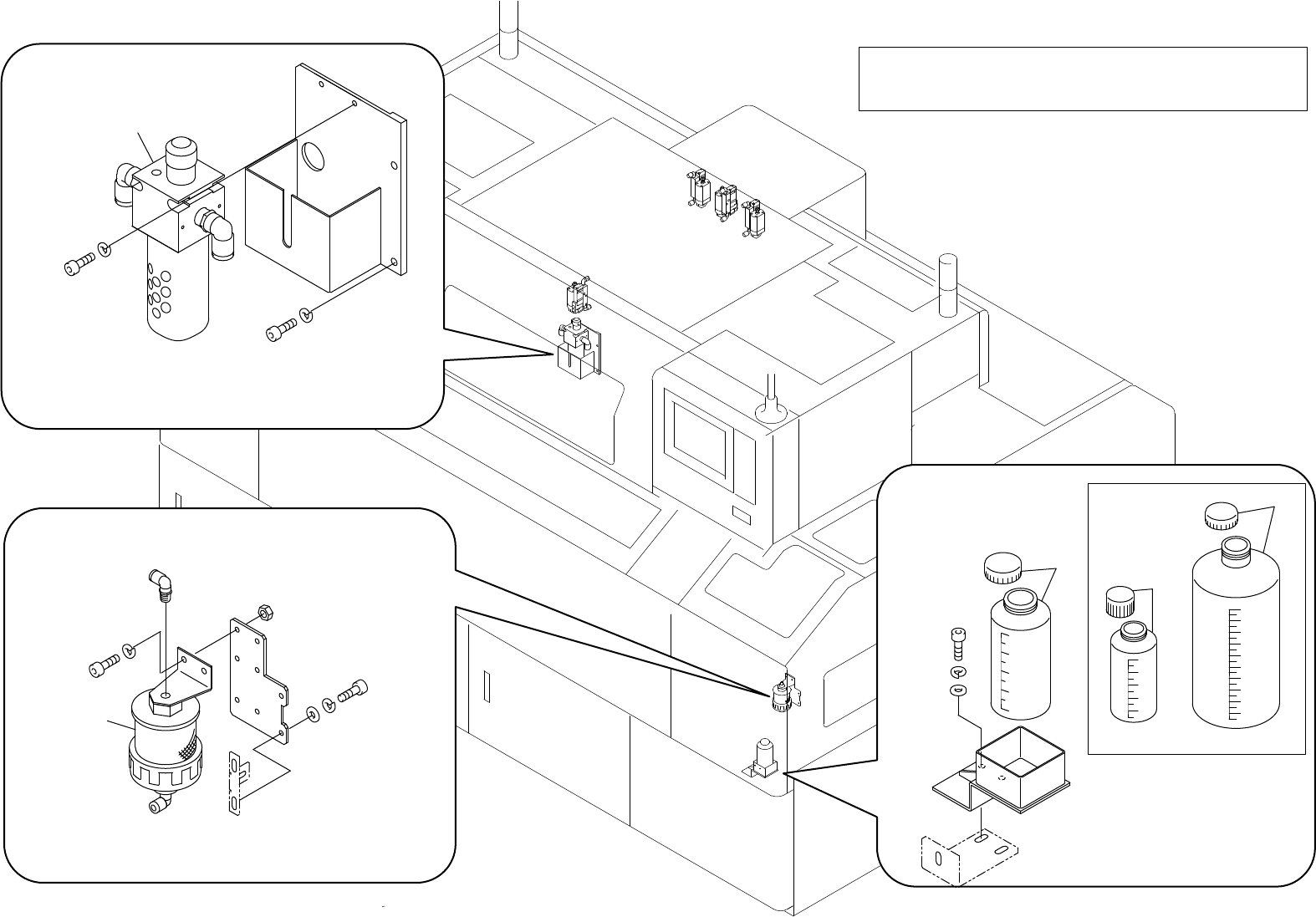

カムBOXシリンダ用給油ユニット
Cam box air cylinder lubrication unit.
100
80
60
40
20
500
600
700
800
900
1000
400
300
200
100
20%
x15
24
1
2
3
4
5
6
7
8
9
11
10
12
13
16
17
18
19
20
21
22
14
15
D
24.3.ｶﾑﾎﾞｯｸｽ(DCPA)
24.3.Cam box(DCPA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Remarks
1 DCPI0510 1 VALVE ﾊﾞﾙﾌﾞ
2 H5308A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X45L
3 W1023A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
4 DCWZ0383 1 BKT BKT
5 H5320A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M6X10LB=5
6 W1024A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
7 DCPI0520 1 SILENCER ｻｲﾚﾝｻ
8 H5321A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M6X12L
9 W1024A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
10 N1085A 2 NUT, HEX ﾅｯﾄ 六角 M6 P=1.0
11 Y3081A 1 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQL10-03S-X15
12 DCWZ0372 1 BKT BKT
13 H5288A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X10L
14 W1022A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
15 W1043A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-4
16 DCWZ0391 1 BKT BKT
17 H5323A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M6X18L
18 W1024A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
19 W1045A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-6
20 T10137 1 TANK ﾀﾝｸ PPｻﾝﾌﾟﾗﾎﾞﾄﾙ2044A
21 DCPI0530 1 TANK ﾀﾝｸ
22 DCPI0540 1 TANK ﾀﾝｸ .
PARTS LIST CP-743ME,CP-742ME ver03
24 - 13
24.3.ｶﾑﾎﾞｯｸｽ(DCPA)
24.3.Cam box(DCPA)
A
139
x10
59
58
56
57
B
B
54
52
55
54
52
63
64
65
52
54
52
54
54
52
12
15
A
A
16
14
9
2
3
46
60
61
46
61
46
61
31
30
40
37
40
25
37
38
38
38
39
37
40
40
26
35
38
39
41
41
21
36
20
24
36
44
44
19
45
13
47
47
29
13
48
48
34
27
9
28
18
8
13
9
47
47
29
13
48
27
11
12
28
28
23
62

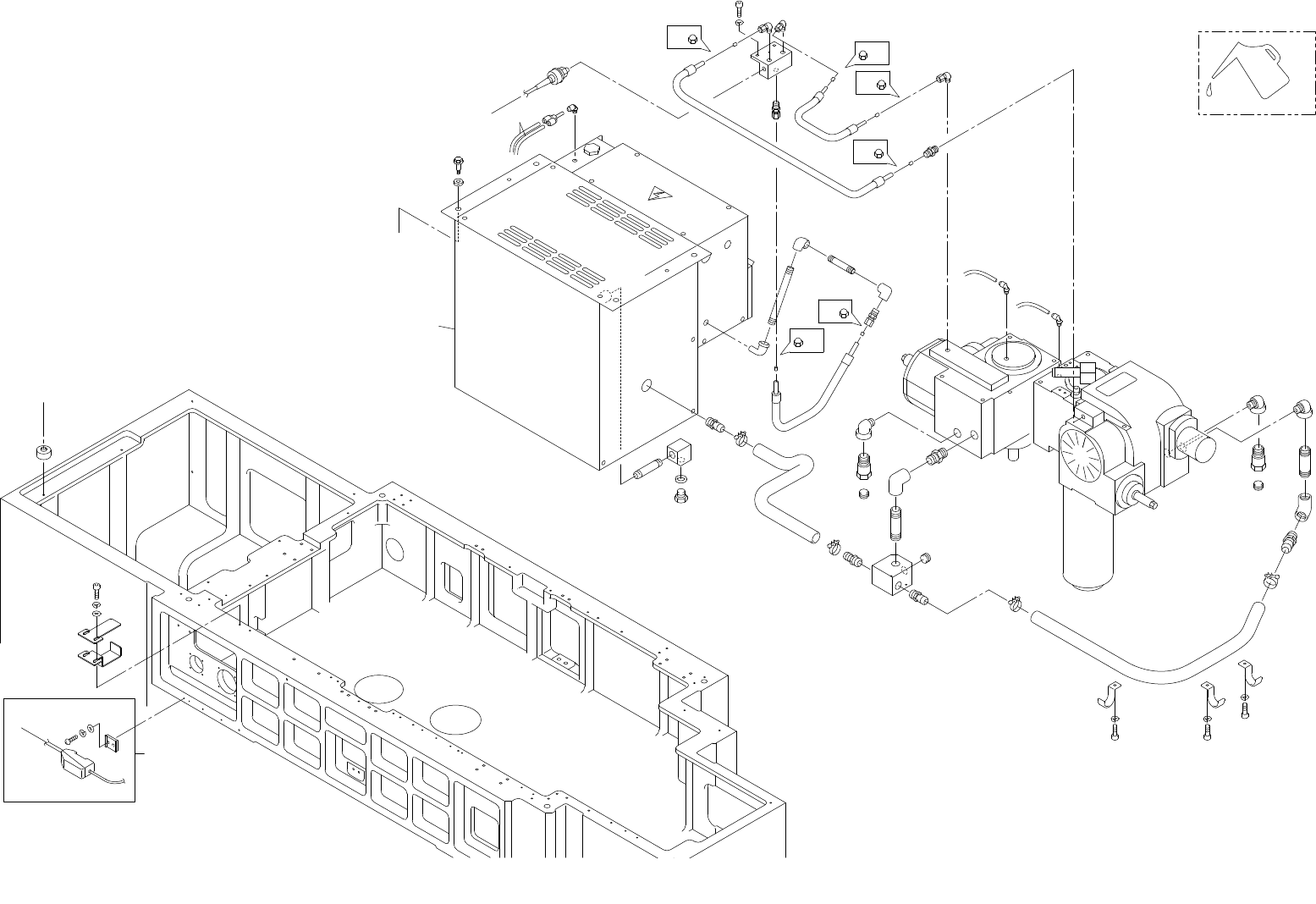

25.オイルクーラ配管図(DGPA)
25.Oil cooler circuit diagram(DGPA)
25.オイルクーラ配管図(DGPA)
25.Oil cooler circuit diagram(DGPA)
25 - 1
CP-743ME,CP-742ME PARTS LIST ver03
