Collect-, Pick- und Place-Kopf (CPP) Beschreibung der Leiterplatten Einste llungen am CPP-Kopf Student Guide SIPLACE X-Serie und X4I FSE 318 Bedeutung der LEDs H1 - H11 Die Spannungsübe rwachungen sprechen an, sobald die…
Collect-, Pick- und Place-Kopf (CPP)
Einstellungen am CPP-Kopf Beschreibung der Leiterplatten
317 Student Guide SIPLACE X-Serie und X4I FSE
Kopfinterface C700X an SX4-Maschinen
Legende
1 X15 zum Spursignalgeber
X14 Teststecker Spursignale
7 LEDs H1-H4, H7-H11
2 X16 vom Temperatursensor X-Motor 8 X5 vom Visionboard (CAN_H/L)
3 X3-X4 Flachbandleitungen vom
Portalinterface
9 X1 Teststecker, X6 Programmierstecker
für FPGA
Collect-, Pick- und Place-Kopf (CPP)
Beschreibung der Leiterplatten Einstellungen am CPP-Kopf
Student Guide SIPLACE X-Serie und X4I FSE 318
Bedeutung der LEDs H1 - H11
Die Spannungsüberwachungen sprechen an, sobald die Sollspannung um 5% über- oder unterschritten
wird.
Kopfinterface DIP-Schalter S1
4 Powercube X7 24V (Eingang 42V) 10 Dip-Schalterblock S1
5 7-Segmentanzeige
HCU 1 (V12) und HCU2 (TWIN Seg.2 – V2)
11 X8 Stecker für Lüfter (optional)
6 DC/DC-Converter +15V,-
15V,+5V,+3.3V,+1.5V (Eingang 24V vom
Powercube)
LED
H7 X_TEMP X-Motor-Temperaturüberwachung, rot Temp. zu hoch
H2 PF_BASE Power Fail vom Stromversorger
H3 EM_STOP Emergency Stop leuchtet bei Haube auf, Not-Aus
H4 PF_LOC Power Fail Local, Spannungsüberwachung der erzeugten Spannungen vom
DC/DC-Converter +15V,-15V,+5V,+3.3V,+1.5V
H1 HCU1_ER Statusanzeige der eSW Applikation 1
H8 HCU2_ER Statusanzeige der eSW Applikation 1
H9 HCU1_OK Statusanzeige der eSW Applikation 1
H10 HCU2_OK Statusanzeige der eSW Applikation 1
H11 FPGA_OK Field Programmable Gate Array. Überwacht den Mikro-Controller auf der
C700X -> sollte immer grün sein
S Portal 1 Portal 2 Portal 3 Portal 4
1 0 1 0 1 Portal ID0
2 0 0 1 1 Portal ID1
3 0 0 0 0 Boot HCU kann in den Bootstrapmodus gesetzt
werden; RES1 auf ON, BOOT auf ON, RES1
OFF, BIOS-Download über externe
Schnittstelle möglich
4 0 0 0 0 RES1 Reset HCU1
5 0 0 0 0 RES2 Reset HCU2
6 0 0 0 0 FAN Schalter zum Aktivieren oder Deaktivieren
des Lüfters (optional) an X
7 0 0 0 0 V-OFF DC/DC-Wandler Standard "OFF", bei "ON"
wird ein Hochlaufen der Spannungen nach
dem Einschalten der Maschine verhindert
(nur zu Testzwecken).
8 0 0 0 0 HCU Wahlschalter im Bootstrapmodus über
externe Schnittstelle "ON" – HCU 2 und
"OFF" – HCU 1
Collect-, Pick- und Place-Kopf (CPP)
Einstellungen am CPP-Kopf Beschreibung der Leiterplatten
319 Student Guide SIPLACE X-Serie und X4I FSE

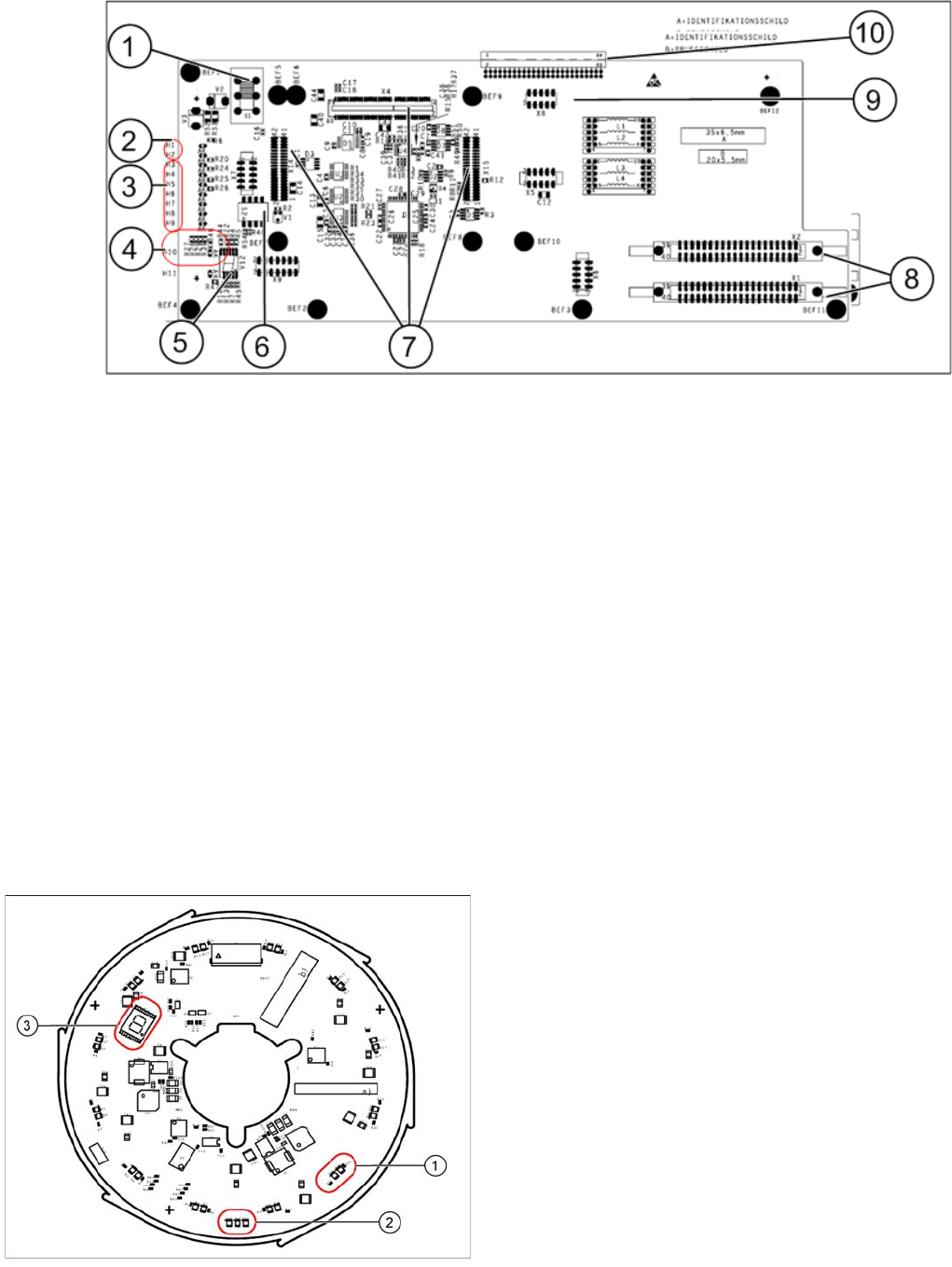

Basisadapter für CPx-Köpfe (für SX1/2)
8.5.1.3 Basisadapter für CPx-Köpfe (für SX1/2)
Der LP-Basisadapter (Artikelnummer 03055516-xx) hat denselben Zweck wie der Kopfadapter, der bei
X-Maschinen verwendet wird. Er wird an SX-Maschinen für C&P20- und CPP-Köpfe eingesetzt.
1. Schalter S1
2. H1 – H2 (Kopf)
3. H3 – H9 (Stromausfall)
4. H10 – H11 (HCU)
5. 7-Segment-Anzeige
6. DIP-Schalterblock S2
7. X4 - X14 – X15 Anschlüsse für die HCU
8. X1 – X2 Flachbandkabel zum Kopf
9. X8 Servicestecker zum Überprüfen der Spannungen
10. X3 Anschluss zum Kopf-Interface C700
Single-Core-Solution (SCS)
8.5.1.4 Single-Core-Solution (SCS)
Die SCS besteht aus zwei Leiterplatten, dem Power-Modul und dem Control-Modul.
Power-Modul
Die 7-Segment Anzeige (3) gibt Informationen über den Zustand des Prozessors an.
Legende
1. Zwei LEDs für den Zustand jedes DP-Antriebs
2. Drei LEDs für die Betriebsspannungen
3. 7-Segment-Anzeige für den Zustand des Prozessors
Der Zustand jedes DP-Antriebes wird über zwei LEDs
(grün, rot) angezeigt (1). Drei weitere LEDs (2) zeigen
die Betriebsspannungen an:
▪ Eingangsspanung P24 – 24 V
▪ interne Spannung DC/DC-Konverter Vcc – 2,5 V
▪ interne Spannung DC/DC-Konverter Vcc3 – 2,5 V
