深圳市劲拓自 动化设备股份有限 公司 （培训资料 ） - 99- 2、需 要在 程式 中特 殊设 定的检 测项 目 ： 多锡、 AI 元件弯 脚、 PCB 异物、 锡尖、 AI 元件气 孔、 IC 翘 脚、锡珠（珠体直径达到 0.2MM 以上） 、金手指上沾锡（污染面积达到 0.2MM 以上） 、 PCB 划伤等。 部分图片示例 ： 1.IC 虚 焊： 2.锡尖： 3.多锡： 3、不能 检测的项 目： 隐藏焊 点、 BGA 空焊 、元件…
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 98-

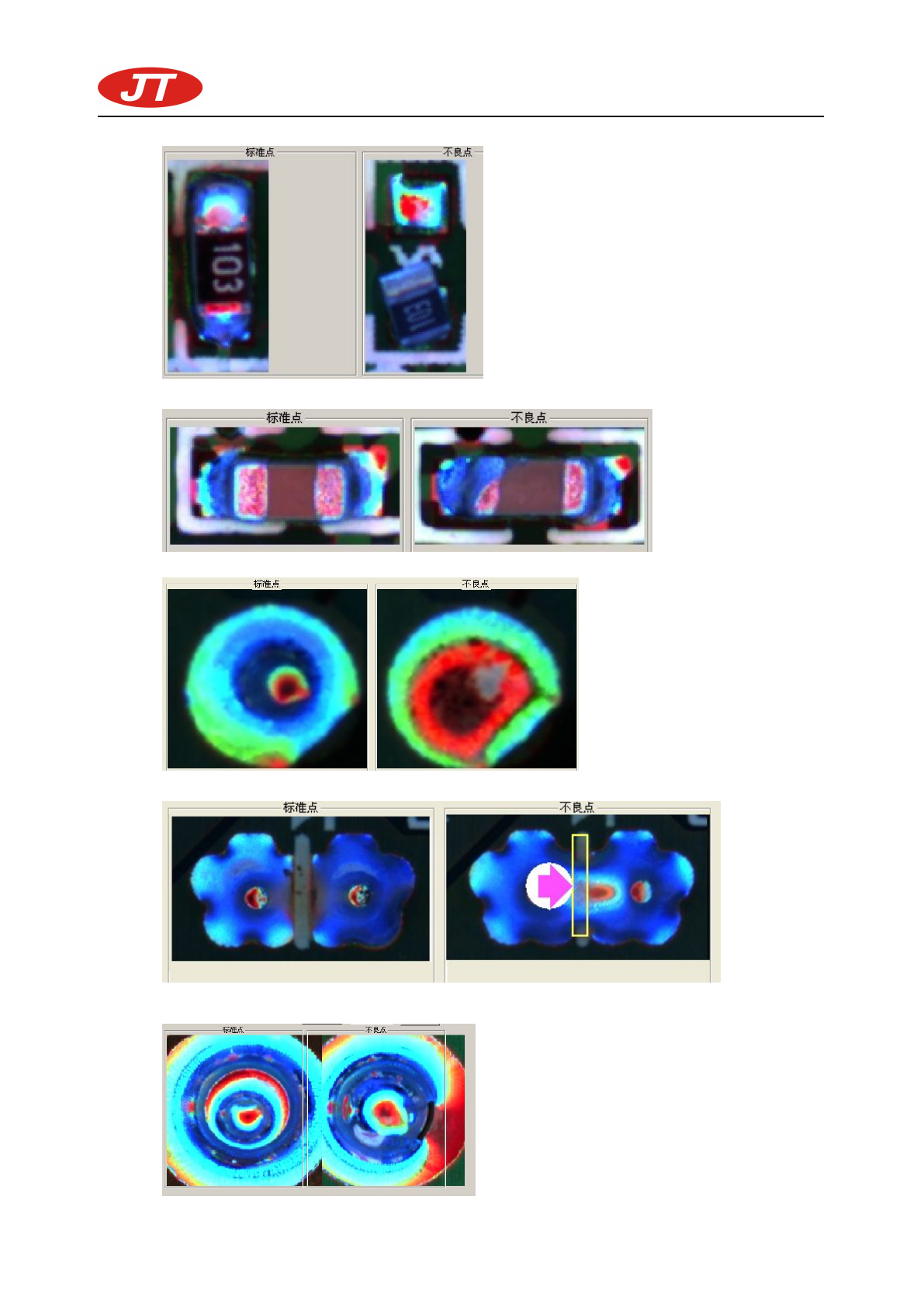

13.立碑：Tombstone
14.元件破损：Damaged
16、DIP 缺件：DIP Missing
17、DIP 短路：DIP Bridge
18、DIP 针孔：DIP Pinhole
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 99-
2、需要在程式中特殊设定的检测项目
：
多锡、
AI
元件弯脚、
PCB
异物、锡尖、
AI
元件气孔、
IC
翘
脚、锡珠（珠体直径达到
0.2MM
以上）、金手指上沾锡（污染面积达到
0.2MM
以上）、
PCB
划伤等。
部分图片示例：
1.IC 虚焊：
2.锡尖：
3.多锡：
3、不能检测的项目：
隐藏焊点、BGA 空焊、元件内部损坏、PCB 内部线路不良、高亮板材
的短路检测等。此类不良应由其他品质管理手段进行控制.
部分图片示例：
1.BGA 焊接：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 100-
2.QFN 焊接检查：
3.板面多件：
二、检测能力验证：
1、技术员及工程师应定时检查测试程式的可靠性：具体方法如下：
A．参照 AOI 检测参数设定标准检查程式各部份参数是否合格，如超出程式设定范围，应及时
修改。检测参数设定标准请参照《JT-AOI 各类元件参数设定说明》。
B．制作相应的不良验证板，每 1
小时测试一次进行不良检测
验证，检查设备是否能正常
检出不良验证板上的所有不良。（不良验证板应涵盖该产品可能出现的所有不良项目。）
C.如发现有 AOI 漏检项目，应立即采取调整程式等措施进行处理。
