8 1.2.1 安装注意事项 安装地点周围 无可燃性、腐蚀性 气体；无阳光 直射，不会结露水 ，不会溅起水、油 等化学液体； 安装地点不得 有油烟、灰尘； 设备安装点的 周围无障碍物以便 维修； 一定要在设 备所有电源关闭的 情况下， 保证设 备的安全接地及防 静电线的接入， 切不可 将静电线与地线混 淆或接错； 空气要干燥清 洁（不能含水分、 油分、灰尘） ； 设备移动到目 的地，确定好设备 的具体放置位 置后，请调整好设 备的水平。…
7

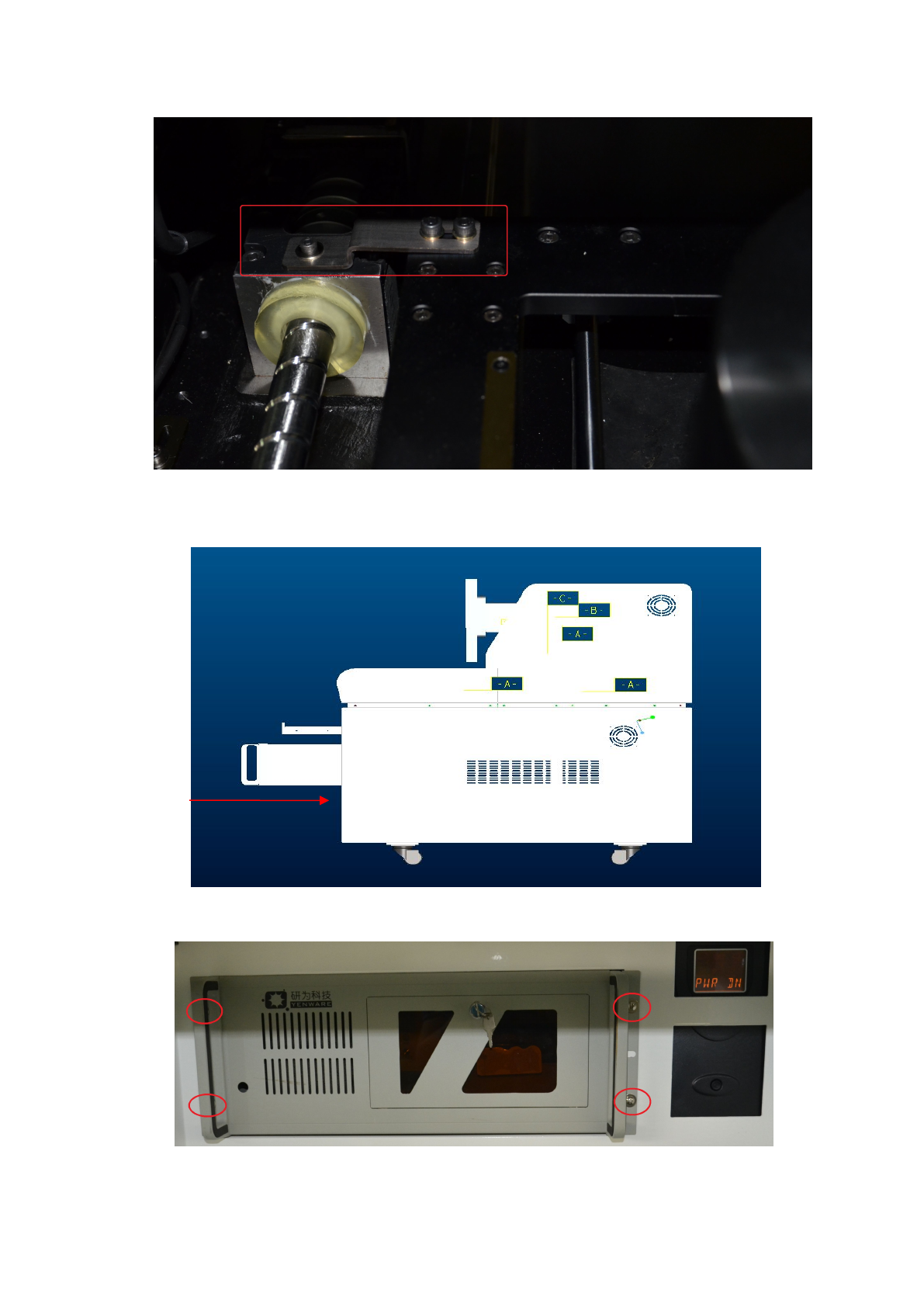

2.1 拆除上图中平台上箭头所指示的 3 处螺钉，取下该不锈钢零件。
二、 按照以下步骤安装工控机：
1.1 如下图所示，从箭头方向将工控机送入，然后按照图片所示进行以下操作：
2.2 将工控电脑装入设备后，参照下图中红圈标示的位置将工控电脑前面的四个固定螺钉处锁紧,并在工控电
脑后方将相应的数据线按位置接入.
8
1.2.1
安装注意事项
安装地点周围无可燃性、腐蚀性气体；无阳光直射，不会结露水，不会溅起水、油等化学液体；
安装地点不得有油烟、灰尘；
设备安装点的周围无障碍物以便维修；
一定要在设备所有电源关闭的情况下，保证设备的安全接地及防静电线的接入，切不可将静电线与地线混
淆或接错；
空气要干燥清洁（不能含水分、油分、灰尘）；
设备移动到目的地，确定好设备的具体放置位置后，请调整好设备的水平。
1.2.2
运行前的注意事项
操作人员必须是经过专门培训并合格的人员；
要在生产运作前，认真做好日常的设备检查工作；
人体有可能受到影响时，严禁启动机器；
1.3
使用时的安全要点
为了安全的使用本设备，请遵守以下事项：
在加润滑油脂进行保养时，请切断电源；
请按设备标定的标准接入电源，如不相符请与本公司联系；
在安装设备工控机接口时请务必将各接口处接牢，不能松动；
在移动工控机或设备上的其他部件时，请先切断电源，并将移出部件与设备相连的接线先行拔出；
设备运行时请不要将手或其他物品放入设备工作台内；
在打开机器前罩时请注意轻放以免造成显示器的损坏；
在设备运行时要保证设备的后盖门和前翻板处于闭合状态；
设备正常使用时，请在设备前后保留一定的空间，以便于机器的保养和内部热量的排放
不得让设备受到撞击或强烈的震动，否则可能会因此而导致设备故障，并可能导致设备硬件损坏；
设备运行时，请勿打开设备前盖，以免发生意外
为了避免待测的 PCB 板或设备受到损坏，请使用符合本台设备规格尺寸的检查对象基板，注意本台设备
对 PCB 板上零件高度的要求为：
PCB 板测试面正面零件高度≤ 28mm PCB 板测试面背面零件高度≤60mm；
1.4
保养维修时的注意事项
每个月最少对设备进行一次点检、清扫、注油保养。在进行以上操作时，应由专业维修人员按规定的顺序，
在关闭了设备电源后慎重进行。
注意事项:
【EMERGENCY STOP 】开关
在紧急情况下，要求设备停止时，请迅速按下【紧急停止】开关。将电源关闭，停止设备运作。
按下紧急停止按钮后机器状态：
所有马达负载所有电源供给被切断。
1.5
按钮介绍及开关机说明
1.5.1
按钮介绍
设备侧方的总电源开关：当旋钮处于水平状态表示开
启，逆时针旋转 90°则设备的所有电源关闭。
9
操作台面的紧急开关：在紧急情况下，要求紧急停止
时，请按下【紧急停止】开关关闭电源，停止运作。
按下紧急停止按钮后机器状态：所有马达负载及所有
电源供给被切断。
操作开关：左侧的绿色的开关与右侧的绿色开关为上
板测试开关。红色开关为退板停止开关。黄色开关为
暂停测试开关。
左侧绿色开关与右侧绿色按钮开关为上板开关：
注：通过程序控制，可以调整左右上板开关的配合方式，限
制操作人员必须双手操作设备，以达到安全操作的目的。
在线式设备操作开关：右侧的 Auto 开关为自动运行、
Reset 开关为清除警报，复位机器、Clear 为清板开关、
ByPass 开关为 PCB 直接通过，简称过板。
1.5.2
开机说明：
确认外部供电交流电源 190~220V， 接入功率不小于 1000VA。如图所示
