2、需要在程式中特殊设定的检测项目
：
多锡、
AI
元件弯脚、
PCB
异物、锡尖、
AI
元件气孔、
IC
翘
脚、锡珠（珠体直径达到
0.2MM
以上）、金手指上沾锡（污染面积达到
0.2MM
以上）、
PCB
划伤等。

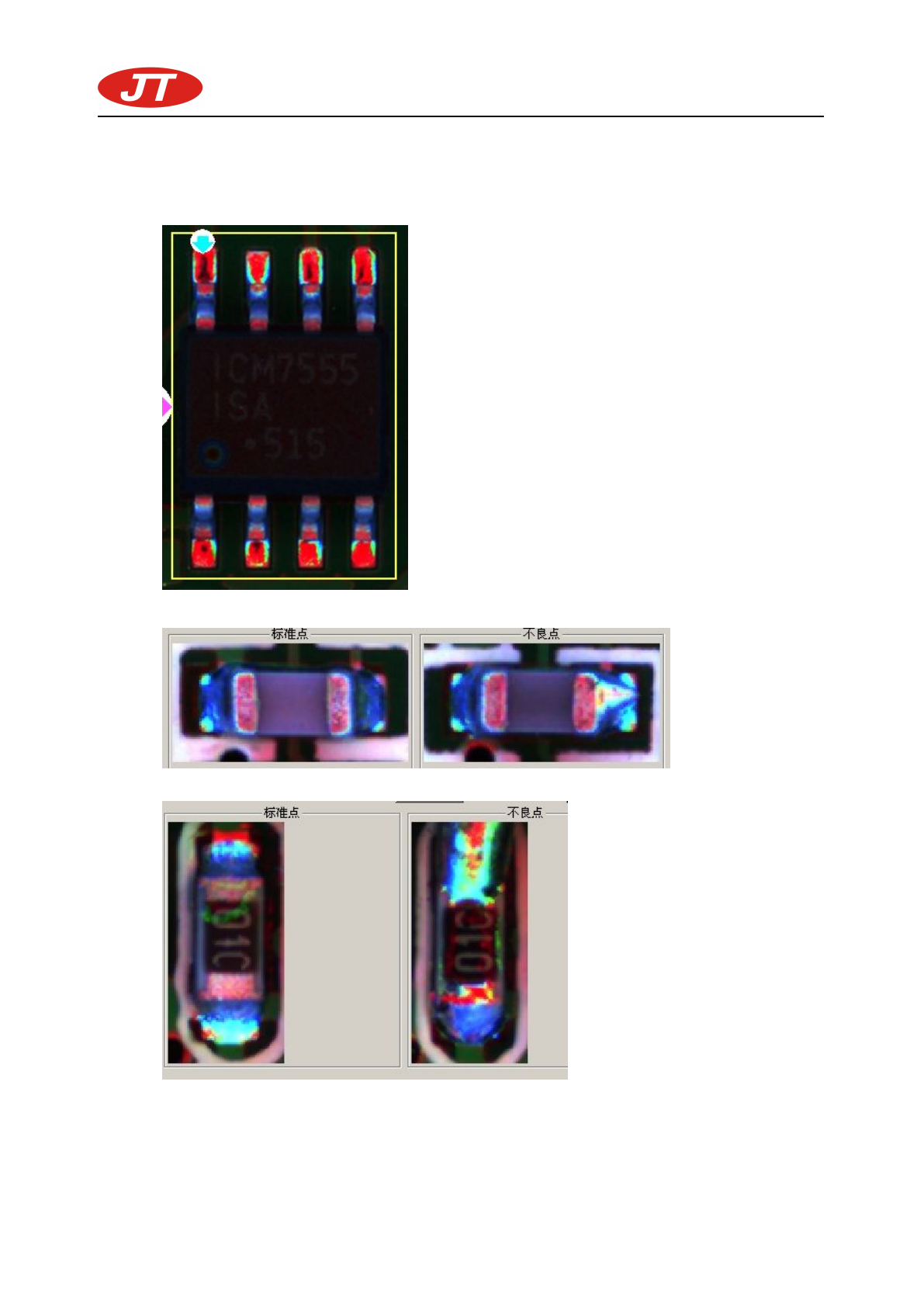

部分图片示例：
1.IC 虚焊：
2.锡尖：
3.多锡：
3、不能检测的项目：
隐藏焊点、BGA 空焊、元件内部损坏、PCB 内部线路不良、高亮板材
的短路检测等。此类不良应由其他品质管理手段进行控制.
部分图片示例：
1.BGA 焊接：
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 100-
2.QFN 焊接检查：
3.板面多件：
二、检测能力验证：
1、技术员及工程师应定时检查测试程式的可靠性：具体方法如下：
A．参照 AOI 检测参数设定标准检查程式各部份参数是否合格，如超出程式设定范围，应及时
修改。检测参数设定标准请参照《JT-AOI 各类元件参数设定说明》。
B．制作相应的不良验证板，每 1
小时测试一次进行不良检测
验证，检查设备是否能正常
检出不良验证板上的所有不良。（不良验证板应涵盖该产品可能出现的所有不良项目。）
C.如发现有 AOI 漏检项目，应立即采取调整程式等措施进行处理。
深圳市劲拓自动化设备股份有限公司 （培训资料）
- 101-
附录 12：JT-AOI 程序内各文件夹作用
一、JT-AOI 程式目录下共有以下文件及文件夹：
1
、
BOM
文件夹：该目录存放该机种编程需要的材料清单。
2
、
CAD
文件夹：该目录存放该机种编程需要的
CAD
格式的坐标文件。
3
、
Errlog0
文件夹：该目录存放每一片
PCBA
的测试结果，包括测试结果的信息与
图片等。
4
、
SCAN
文件夹： 该目录存放编程时扫描的整幅
PCBA
的图片，包括
PCBA
的缩
略图及每一个
FOV
拍摄下来的图片。
5
、
Stdlog
文件夹： 该目录存放在
LOGVIEW
软件中提供给操作员进行对比的标准
点图片。
6
、
Reclog
文件夹：该目录存放使用“记录测试”功能后，记录下来的每一片板的
测试程式与测试过程的图片。
7
、
*****.JTA
文件：该文件为
AOI
的测试程式文件，在测试调用时，必须先在离
线编辑软件中生成测试的路径。
8
、
*****.JTA.BAK
文件：该文件为
AOI
程式文件的备份，主要用于当
AOI
测试程
式丢失时，进行程式的备份还原。还原方法：将
AOI
后缀后面的“
.BAK
”删除即
可。
9、AOI-SPC.mdb 文件：该文件主要作用为以文件方式记录所有的测试信息，并提供给 SPC 软件进行
数据分析与统计。
