第七章: 附录
附录 1：元件数据库的建立与使用
说明：劲拓公司 AOI 元件数据库分两种类型：一种是以元件规格来命名的，文件后缀名为
“SHP”的形状类别数据库，如：0603C 0.8.shp。
另一种是以元件物料编号来命名的，文件后缀名为“DEF”的定义文件数据库，如
00101324.def。
以下将两种数据库的建立与使用方法说明如下：
一、
SHP
类数据库建立：
第一步、用 AOIEDIT 打开测试正常的 AOI 程序。

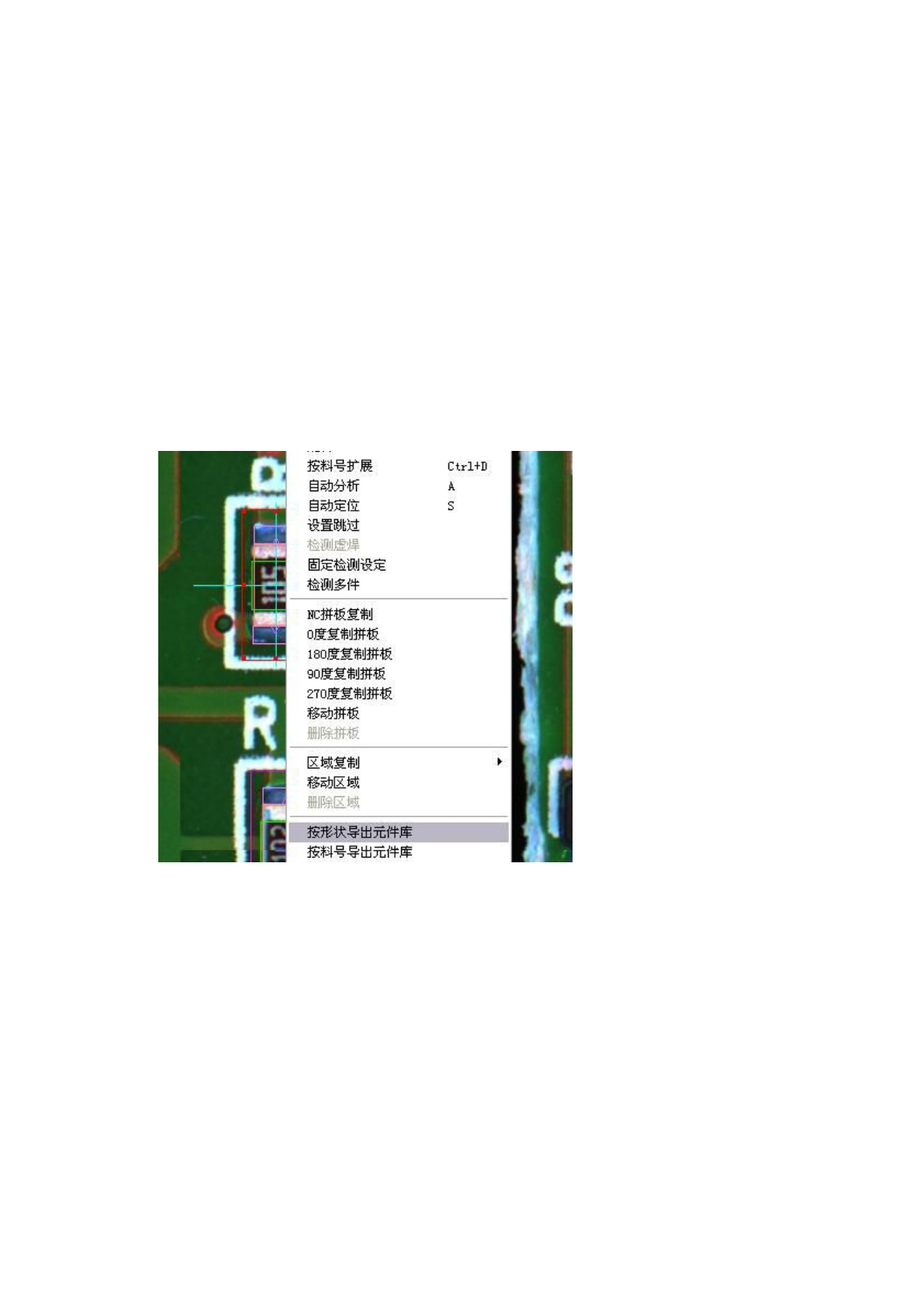

第二步、激活要建立的数据库的元件定义并点鼠标右键选择”按形状导出元件库”功能，如下图：
然后输入需保存的数据名称，如：R0603 等，系统会在元件数据库文件夹内，新建一个以该名称命名的、
后缀为 SHP 的文件。如下图：
48
保存完成的元件数据会按照定义框的类型相应的出现在离线编辑窗口的右边的“元件库”选项中显示，如
下图：
二、
SHP
类元件数据库的使用方法：
第一步、用鼠标左键双击元件坐标位置后点击元件库.
第二步、用鼠标单击所需要的元件库类型，这时候，鼠标会变成十字形状，并且该元件数据库的图像会出
现在下方，如下图：
49
第三步、移动鼠标到需要使用该元件数据的坐标位置，然后双击鼠标左键，将元件数据粘贴到该位置，成
功后元件定义框会出现在图像上方，如下图：
